SmartEx,歷經兩年的研發和試運行,明及電氣於2010年5月正式面向市場推出了中壓真空斷路器新品---SmartEx,這是一款在技術層面上有顯著突破的新一代智慧型型真空斷路器。

引言

歷經兩年的研發和試運行,明及電氣於2010年5月正式面向市場推出了中壓真空斷路器新品---SmartEx,這是一款在技術層面上有顯著突破的新一代智慧型型真空斷路器。相對於目前市場上的普通斷路器,SmartEx具有實時線上監測功能,其功能價值首先表現在可以對斷路器運行狀態是否完好、有無潛在故障實施同步線上監控,確保斷路器可靠安全地運行;另外,作為輸配電核心元件之一的斷路器,具備線上監測的感知功能是未來智慧型電網的基礎要求。以下對SmartEx作一個簡要介紹。

SmartEx的研發背景

我國真空斷路器經過二十幾年的不斷發展,在型號種類、產品質量、工藝水平、技術參數和製造裝備上都有了長足的進步。從97年至今的十多年裡,VS1一直是12千伏電壓等級的主流產品,該產品的典型特徵是:
1. 一體化彈簧操動機構;
2. 套筒式複合絕緣主迴路結構形式;
3. 借鑑VD4的推進機構,從而實現在開關櫃的中置式安裝。
比照以上特徵來審視目前市場上讓人眼花繚亂的各種斷路器產品,我們不難看出在技術層面上並無實質上的突破,同時產品同質化現象則非常突出,所謂的各種型號也不過是基於行銷所需的差異化訴求;另外在此期間也出現了“固封極柱”、“模組化彈簧機構”、“永磁操動機構”等技術創新,但對於產品本身性能的提升和給用戶帶來的價值來看,其進步也是有限的;與此同時,當前在國家的大力支持和推動下,智慧型電網的建設已如離弦之箭勢不可擋,而智慧型電網對斷路器的功能是有新的要求的,只是這種要求目前還不確切和具體而已。
因此,在斷路器大容量、小型化、長壽命、智慧型化的諸多研發方向中,明及電氣選定智慧型化作為公司的研發重點,願意為此做一些力所能及的嘗試和積累。

明及電氣SmartEx明及電氣SmartEx
根據歷年的斷路器運行故障統計顯示,絕緣、機構、溫升等因素是導致斷路器引發運行故障的主要原因,在斷路器的實際運行時,這些潛在故障是不容易被實時監測到的,而這些潛在故障的危害卻是巨大的,例如:
1.作為斷路器核心元件的真空滅弧室,存在因真空度降低而喪失開斷能力和絕緣水平的情況;
2.由於載流負荷超標、迴路電阻增大、散熱條件惡化等原因使得主導電迴路溫升過高,從而導致絕緣故障、機械強度降低等故障;
3.由於觸頭磨損導致斷路器超行程降低,從而影響斷路器的開斷能力;
4.由於操動機構的二次控制迴路存在斷線、元件損壞等潛在故障而導致的拒分故障。
明及電氣智慧型線上監測裝置明及電氣智慧型線上監測裝置
基於此認識,明及電氣做了針對性研發,實現了對上述可能出現故障的線上實時監控,並將該監控裝置的數據採集部分植入斷路器本體,實現了在不改變外型尺寸、不影響使用習慣、不增加安裝環節、不提高維護成本的情況下,在保證斷路器現有功能的基礎上,增加了斷路器的智慧型化線上監測功能,全面提升了斷路器運行的可靠性和安全性,這就是明及電氣的SmartEx。

SmartEx產品介紹

1. 概述

SmartEx(見圖1)的基礎是明及電氣的VBM5型真空斷路器,該斷路器採用固體絕緣固封極柱的主迴路結構形式,操動機構為明及電氣於2000年開發,並經多次技術升級成型的一體化彈簧機構,該產品明及電氣已累計生產4萬多台,廣泛套用於電廠、冶金、水泥、鐵路、石化、輕工、城市建設等工程項目,並以過硬的質量深得國內外客戶的好評。

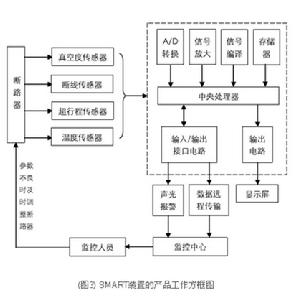

SMART裝置的產品工作方框圖SMART裝置的產品工作方框圖
除了普通斷路器具有的功能外,SmartEx的特點是在VBM5的基礎上裝備了中德合資--常州阿斯博開關有限公司授權使用的Smart線上監測技術,實時反映斷路器運行狀態,針對潛在故障及時報警,該技術能實現對真空度、斷路器運行時的溫升、超行程、二次控制迴路的實時狀態線上監控。該技術的實現由兩部分裝置來共同完成,一是植入在斷路器本體中的各種數據採集裝置,二是數據顯示、傳輸和報警裝置(見圖2)。
該SMART裝置的產品工作方框圖如右圖(見圖3):2.SMART線上監測裝置的主要特點

2.1 能實時準確地顯示斷路器運行狀態是否完好(見圖4);
2.2 除了能及時顯示當前數據外,還能記錄各項監控參數的歷史數據,為檢修維護提供決策依據(見圖5);有針對性地對斷路器的狀態進行監測,能及時了解斷路器的運行和缺陷部位,減少不必要的維護和檢修,可顯著提高電力系統運行的穩定性和經濟性,大大降低運行成本和維護費用;

2.3 當檢測到故障時,可以通過無源觸點發出報警信號,也可以通過485遠程傳輸至主控室;
2.4 友好的人機界面,操作簡單,使用方便(見圖6)。

小結

SmartEx是明及電氣面向市場推出的國內第一款智慧型型真空斷路器,較之目前普通真空斷路器,

SmartEx在技術和性能上均有顯著突破,其新增的智慧型線上監測功能可以極大提高斷路器運行的可靠性和安全性,符合未來智慧型電網對斷路器的基礎要求,同時也為斷路器實現免維護運行提供了前提和保障。
明及電氣目前正在繼續深化智慧型型斷路器的研發,明及電氣相信通過她們的不懈努力,一定能不斷推出滿足智慧型電網建設需求、為客戶創造更多價值的新型斷路器。
