產品簡介
早期主要以無水硫酸鋁鈣作為膨脹源，中期主要以明礬石為膨脹源，具有穩定的膨脹作用。普通混凝土由於收縮開裂，往往會發生滲漏，因而降低它的使用功能和耐久性，在普通混凝土中加入一定量的UEA，膨脹性結晶水化物產生的壓應力擠壓水泥水化物鈣礬石等形成微膨脹混凝土，使凝固時產生的膨脹力密實膨脹混凝土。UEA-H膨脹劑，1986年研製成功，1993年研製成低鹼膨脹劑，1994年推廣低鹼膨脹劑（UEA-H） 1994年建設部把低鹼膨脹劑（UEA-H）列為重點推廣項目，通過調整配方降低鹼性，避免了水泥製品的鹼骨料反應，最佳化了水泥製品的性能。產品執行標準：JC476-2001。 建築材料技術做出過重大貢獻！
防滲原理
1.能防止收縮龜裂
UEA膨脹劑加入到水泥混凝土中，拌水後生成大量膨脹性結晶水化物產生的壓應力可大致抵消混凝土乾縮時產生的拉應力，從而防止或減少混凝土收縮開裂，並使混凝土緻密化。
2.能產生化學預應力
加入UEA膨脹劑的鋼筋混凝土，由於UEA膨脹劑的膨脹力引起的鋼筋張拉，其反力使混凝土受到壓縮應力，能在鋼筋中建立0.2～0.7MPa預應力。因此，發揮了和預應力法同樣的機械張拉鋼筋的效果。
3.能產生化學壓力
加入膨脹劑的混凝土和砂漿受到外部完全約束時，UEA的膨脹力在內部作用，鈣礬石結晶不斷填充孔隙，可以得到非常緻密的無收縮高強混凝土和砂漿，發揮與機械壓力同樣的效果。
技術指標

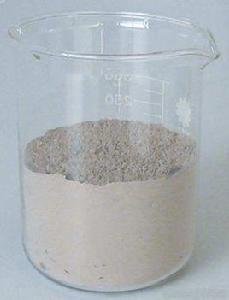

1、外觀：灰白色粉末，自然堆積容重1g/ml。
2、限制膨脹率2－4/萬，自應力值0.2－0.8MPa。
3、摻入UEA低鹼膨脹劑的混凝土與普通混凝土相比，有早強作用。
4、抗滲標號：比普通混凝土提高1－2倍。
主要用途
1、地下建築：如：地下停車場、地下倉庫、隧道、礦井、人防工程、地下人行道、機坑道。
2、建造水池、游泳池、水塔、貯罐、大型容器、糧倉、油罐、山洞內貯存庫等。
3、結構自防水剛性屋面、砂漿防滲層、砂漿防潮層。
4、預製構件、框架結構接頭的錨接、管道接頭、後張預製構件的灌漿材料，構築物後澆縫回填，岩基灌漿材料。
5、要求抗裂性好，外觀美觀的重要建築物，如體育場看台、城市雕塑像、紀念碑、博物館、賓館等。
最佳加入量
原則上，UEA膨脹劑可加入五大水泥，但是，為了確保混凝土質量，宜用32.5R以上標號普通矽酸鹽水泥和礦渣水泥；火山灰水泥和粉煤灰水泥要經試驗確定。
膨脹劑加入量
| 使 用 條 件 | 選用水泥標號 | UEA加入量（%） |
| 砂 漿 | 42.5R | 9～10 |
| 32.5R | 8～9 | |
| 高配筋混凝土 | 42.5R | 12～14 |
| 32.5R | 11～13 | |
| 低配筋混凝土 | 42.5R | 12～13 |
| 32.5R | 11～12 | |
| 填充性混凝土 | 42.5R | 13～15 |
| 32.5R | 12～14 |
注意事項
1、UEA膨脹劑混凝土配比設計與普通混凝土相同，但最低水泥用量每立方混凝土應大於300kg。
2、UEA膨脹劑加入量(E)按內摻（替換水泥率）計算，即E/(C+E)。其中C－水泥，E－UEA膨脹劑。
3、攪拌時間，用強制式攪拌機時比普通水泥混凝土延長30秒鐘以上，用自落式攪拌時要延長1分鐘以上。攪拌時間長短，以拌合均勻為準，達到均勻狀態才能出料。
4、混凝土運輸、震搗和普通水泥混凝土一樣，但是，對於防水混凝土更要注意震搗密實，不能漏震。
5、澆注完的混凝土不能受陽光直射，應及時用草蓆等覆蓋，混凝土硬化後要有專人負責養護，養護時間不少於14天，使混凝土經常保持在濕潤狀態。用水泥養護劑養護效果更好。
