概述

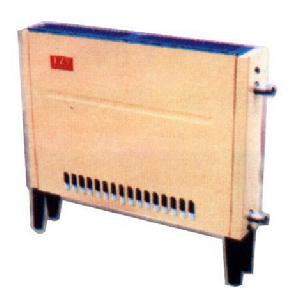

1、TZ型橢圓貫串矩形翅片式採暖散熱器系針對鑄鐵及
其他鋼製散熱器工作壓力低、傳熱係數低、體積大的缺點,仿德國同類產品改進設計的新產品;
2、TZ採暖散熱器具有整體性強,外形美觀體積小,重量輕,散熱量大,金屬熱強度高,承壓大,耐腐蝕,節省能源等優點;
3、TZ採暖散熱器廣泛套用於工業、民用建築採暖或生產工藝中溫室保溫,對高層建築特別適用。
結構特點
1、TZ採暖散熱器採用先進工藝把0.5mm厚、具有擾流孔的矩形翅片用專機將其串在橢圓無縫鋼管上,客服了圓形螺旋翅片管氣流阻力大的缺點,強化了熱量的對流傳輸;
2、TZ採暖散熱器橢圓管串片後進行整體熱鍍鋅,翅片片基與管表面接觸面廣而牢固,成渾然一體,傳熱係數大大提高,且耐腐蝕;
3、TZ採暖散熱器外殼採用冷板,專機成型後,噴塑工藝,美觀大方;
4、TZ採暖散熱器正,反面一樣,安裝不分左,右;一般為落地安裝,特殊需要,可改為掛壁安裝;
5、TZ採暖散熱器使用熱媒:蒸汽,熱水。最大蒸汽工作壓力:1.0MPa;工作水溫:70℃—130℃。
技術參數
表1.TZ採暖散熱器傳熱係數K(W/m²·h·℃)
熱水溫度℃(△t=tpj-tm) | 蒸汽壓力MPa(表壓) | 符號意義:tpj:熱媒平均溫度℃Tm:室內採暖計算溫度℃ | |||
50 | 60 | 70 | 80 | 0.07 | 0.1以上 |
7 | 7.5 | 8 | 8.5 | 9 | 10 |
表2.TZ採暖散熱器外形尺寸、技術參數表
規格 | TZ-14 | TZ-20 | TZ-28 | TZ-34 | TZ-40 | TZ-45 | TZ-56 |
A(mm) | 570 | 770 | 570 | 670 | 770 | 870 | 1070 |
A(mm) | 500 | 700 | 500 | 600 | 700 | 800 | 1000 |
水容量(升/台) | 1.78 | 1.95 | 2.25 | 2.42 | 2.59 | 2.76 | 3.11 |
散熱面積(m²/台) | 1.4 | 2.0 | 2.8 | 3.4 | 4.0 | 4.5 | 5.6 |
備註 | 單排散熱管 | 雙排散熱管 |
表3.TZ採暖散熱器在不同蒸汽工作壓力工況下散熱量表(KCal/h)
室內溫度℃ | 蒸汽表壓(MPa) | TZ-14 | TZ-20 | TZ-28 | TZ-34 | TZ-40 | TZ-45 | TZ-56 |
5 | 0.07 | 1381 | 1933 | 2762 | 3314 | 3866 | 4349 | 5523 |
0.2 | 1791 | 2507 | 3580 | 4297 | 5013 | 5640 | 7162 | |
0.3 | 1931 | 2704 | 3862 | 4635 | 5407 | 6084 | 7724 | |
10 | 0.07 | 1318 | 1845 | 2635 | 3136 | 3690 | 4151 | 5271 |
0.2 | 1720 | 2409 | 3441 | 4129 | 4817 | 5420 | 6882 | |
0.3 | 1861 | 2606 | 3722 | 4467 | 5211 | 5863 | 7444 | |
14 | 0.07 | 1267 | 1775 | 2535 | 3041 | 3549 | 3993 | 5070 |
0.2 | 1665 | 2331 | 3329 | 3995 | 4661 | 5244 | 6658 | |
0.3 | 1805 | 2527 | 3601 | 4331 | 5054 | 5685 | 7220 | |
16 | 0.07 | 1242 | 1739 | 2484 | 2981 | 3478 | 3912 | 2968 |
0.2 | 1636 | 2291 | 3273 | 3928 | 4582 | 5154 | 6555 | |
0.3 | 1777 | 2488 | 3553 | 4265 | 4976 | 5598 | 7108 | |
20 | 0.07 | 1192 | 1669 | 2384 | 2848 | 3337 | 3755 | 4767 |
0.2 | 1581 | 2213 | 2161 | 3792 | 4425 | 4979 | 6322 | |
0.3 | 1721 | 2410 | 3442 | 4130 | 4818 | 5422 | 6884 | |
25 | 0.07 | 1129 | 1581 | 2258 | 2709 | 2161 | 3557 | 4515 |
0.2 | 1511 | 2115 | 3020 | 3635 | 4229 | 4758 | 6042 | |
0.3 | 1651 | 2312 | 3302 | 3962 | 4623 | 5202 | 6604 |
表4.TZ採暖散熱器在不同熱水溫度工況下散熱量表(KCal/h)
室內溫度℃ | 熱水溫度℃ | TZ-14 | TZ-20 | TZ-28 | TZ-34 | TZ-40 | TZ-45 | TZ-56 |
5 | 95-70 | 868 | 1216 | 1636 | 2084 | 2431 | 2736 | 3473 |
130-70 | 1063 | 1490 | 2129 | 2554 | 2980 | 3352 | 4257 | |
10 | 95-70 | 813 | 1137 | 1625 | 1949 | 2274 | 2558 | 3249 |
130-70 | 1009 | 1412 | 1017 | 2420 | 2823 | 3177 | 4033 | |
14 | 95-70 | 768 | 1075 | 1535 | 1842 | 2148 | 2418 | 3069 |
130-70 | 964 | 1349 | 1927 | 2312 | 2697 | 3035 | 3853 | |
16 | 95-70 | 745 | 1043 | 1489 | 1788 | 2068 | 2346 | 2980 |
130-70 | 941 | 1318 | 1882 | 2258 | 2635 | 2966 | 3764 | |
20 | 95-70 | 700 | 981 | 1401 | 1681 | 1961 | 2207 | 2801 |
130-70 | 897 | 1255 | 1793 | 2152 | 2508 | 2823 | 3585 | |
25 | 95-70 | 645 | 902 | 1289 | 1546 | 1804 | 2029 | 2557 |
130-70 | 841 | 1177 | 1681 | 2018 | 2353 | 2648 | 3361 |
