1、TQ210板介紹

廣州天嵌計算機科技有限公司出品的TQ210使用SamsungCortex-A8S5PV210晶片，CPU採用45nm工藝製程，運行速度最大可達1G，處理器內部為64/32位匯流排結構，32/32KB一級快取，512KB二級快取。自帶3D圖形加速引擎（SGX540），2D圖形加速，最大支持8192*8192解析度。視頻編碼支持MPEG-4/H.263/H.264達到1080p@30fps，解碼MPEG2/VC1/Xvid視頻達到1080p@30fps。支持高清HDMITV輸出。

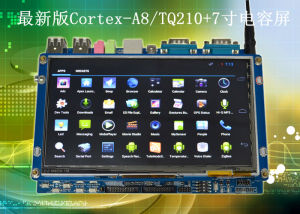

TQ210開發板秉承天嵌一貫的設計，引出了S5PV210晶片的大部分功能，留有各種套用的接口於底板上，滿足學習或者是開發所需要的所有要求，對應功能只需要插上相應的模組即可實現對應的功能。在LinuxPDA系統下，各個功能都有對應的使用界面，通過觸控螢幕點擊即可實現各功能的驗證。
TQ210開發板目前提供LinuxPDA系統（2.6.35.7）、Android2.3系統和Android4.0系統。板上硬體配置為3個1G：1G主頻、1GDDR2、1GSLCFlash（性能相對於MLC更可靠），為同類開發板中配置最高！並且可以使用AV攝像頭，實現高清視頻採集。210晶片強大的套用功能，非常適合對於原ARM所開發產品的升級，緊密聯繫市場需求和變化。

2、硬體功能介紹

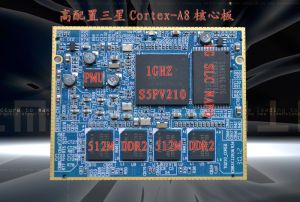

2.1核心板參數及電氣特性

核心板尺寸： 63*53*7mm
核心板層數： 10層板沉金工藝、布局、布線充分考慮EMC、EMI
核心板引腳數： 280pin，採用B2B接口
CPU： SamsungS5PV210CortexA8
主頻： 1GHz
DDR2： 1G，DDR2128M*8pcs
Nandflash： 1G，SLC（K9K8G08）可以擴展至2G
PMU：採用TI專為210設計的電源管理晶片：TPS659101
核心板功率： 1.5W(5V-300mA)

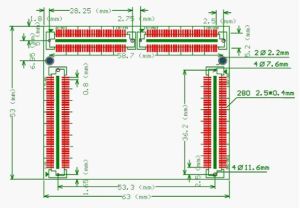

2.2核心板對應底板封裝尺寸圖

2.3底板功能特性說明

底板尺寸: 183*131*18mm（不含接口尺寸）
底板層數: 2層
輸入電壓: 5伏電源輸入
底板功率:0.65W(5V-130mA)
底板+核心板功耗: 2W（5V-400mA）
底板+核心板+7寸屏功耗: 5.5W（5V-1100mA）
UsbOTG： 1路USB_OTG2.0下載接口
UsbHost： 4路USB_HOST2.0輸出
功放輸出：支持左右聲道各1W輸出功率（8歐負載）
TVout： 1路
HDMI： HDMIv1.3,1080p@30fps高清數字輸出
Audio： MIC、PHONE、集成功放接口，板載駐極體話筒
Ethernet： 10/100MDM9000AEP
COM（232、485、TTL）： 2路5線RS232，4路TTL，1路RS485（復用）
Bus接口：支持匯流排擴展
Keypad： 6*6矩陣鍵盤
RTC備用電池： 1個
SD卡座： 1個
T-flash卡：預留10腳排針接口
WIFI：支持SDIOWIFI，USBWIFI（可選配）
Userkey： 8個
Beep(Buzzer)： 1路PWM控制的蜂鳴器
GPRS模組：支持USB接口
ADC： 8路12位ADC接口,1路電位器模擬ADC輸入
PWM： 3路，1路蜂鳴器，2路顯示屏
SPI： 2路SPI接口，支持加速度感測器模組和ZIGBEE模組（廣州天嵌獨有）
I2C： 3路I2C
EEPROM：板載EEPROM晶片AT24C02
JTAG： 10pin（2x5，2.0間距）
PMU管理按鍵： 1個
RST復位： 1個復位按鍵
Camera： 3路，支持CMOS、AV攝像頭（流媒體格式）雙CMOS攝像頭模組接口，可一鍵切換，支持自動識別（部分系統），支持1080高清（廣州天嵌獨有）
AV_in：可用AV轉接板外接於CAMERA接口
UserLed: 2個
用戶按鍵: 8個
紅外IrDA: 1路，支持紅外遙控（遙控器可選配）（廣州天嵌獨有）
MIPI接口: 硬體支持12MCameraIF/MIPICSI-2
溫度感測器: 1個，溫度感測器採集功能
LCD類型選擇: 底板支持電容屏/電阻屏自由切換，可接VGA模組，跳線在LCD接口右邊（廣州天嵌獨有）

3、軟體支持介紹

目前提供android2.3和LinuxPDA系統（核心2.6.35.7）。Android4.0系統，並且提供Android4完全開發手冊和使用手冊，配套視頻教材。

3.1Android核心功能

針對s5pv210的硬體解碼編碼驅動:
圖像旋轉翻轉驅動
數字攝像頭驅動（自動識別OV9650或OV3640或監控器轉接板（即AV攝像頭），以模組形式提供，提供套用軟體編程所需的API和控制字）
加速度感測器驅動（以模組形式提供，提供套用軟體編程所需的API和控制字）
紅外接收驅動
溫度感測器驅動（以模組形式提供，提供套用軟體編程所需的API和控制字）
Zigbee驅動SPI接口（以模組形式提供，提供套用軟體編程所需的API和控制字）
支持動態調整所支持的LCD參數（以模組形式提供，配置單中可以選擇特定LCD類型，更加方便項目開發）
支持虛擬觸控螢幕（天嵌科技特有功能，可通過網路操作設備，以模組形式提供，提供套用軟體編程所需的API和控制字）
電容屏驅動

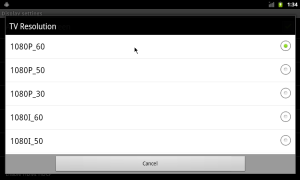

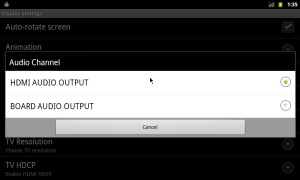

HDMI影音同步
下面是TQ210PDA常規的驅動：
YAFFS檔案系統（Android2.3）
EXT4檔案系統（Android4.0）
RTC驅動
IIC驅動
LCD驅動
背光燈驅動
電阻屏驅動
ADC驅動
PWM驅動
音效卡驅動
100M網卡驅動

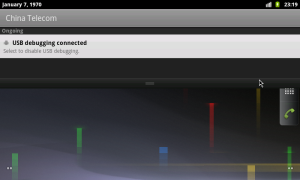

USB驅動
4串口驅動
用戶按鍵驅動
SD卡驅動
SDIOWIFI驅動
3G驅動

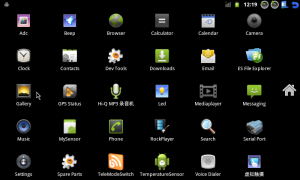

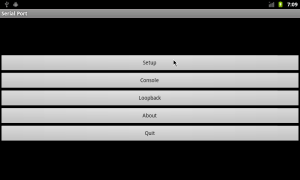

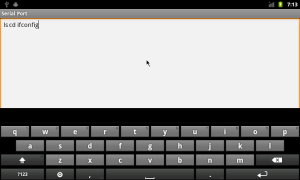

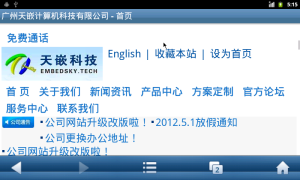

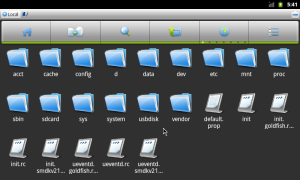

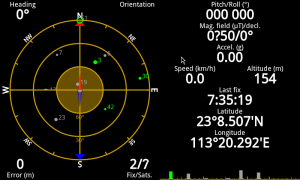

3.2系統下功能特性介紹

Linux-2.6.35源碼驅動分布情況
NANDFlash驅動： drivers/mtd/nand/ /dev/mtd*(*表示數字)
LCD驅動： drivers/video/samsung/s3fb.c
電阻觸控螢幕驅動： drivers/input/touchscreen/tq210_ts.c /dev/event*
電容觸控螢幕驅動： drivers/input/touchscreen/（模組化） /dev/event*

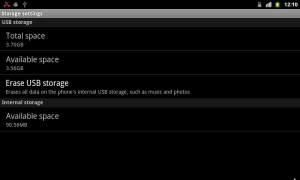

USBHost驅動： drivers/usb/host/ohci-hcd.c
SD卡驅動： drivers/mmc/host/sdhci-s3c.c mmc*
DM9000AEP驅動： drivers/net/dm9000.c eth0
串口驅動： Drivers/serial/s5pv210.c,samsung.c /dev/

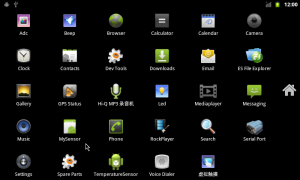

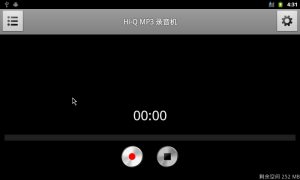

WM8960音效卡驅動： sound/soc/s5pv210/ /dev/snd/*(/dev/dsp)
I2C驅動： drivers/i2c/busses/i2c-s3c2410.c /dev/i2c-*
按鍵驅動： drivers/input/keyboard/tq210_buttons.c /dev/event*
HS0038紅外接收頭驅動： drivers/input/keyboard/tq210_hs0038.c /dev/event*
加速度感測器驅動(SPI)： drivers/spi/(模組化) /dev/angle
ADC驅動： arch/arm/mach-s5pv210/adc.c /dev/adc
背光燈驅動： arch/arm/plat-samsung/pwm.c

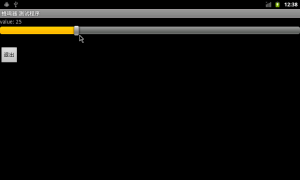

蜂鳴器驅動： drivers/char/tq210_beep.c /dev/beep

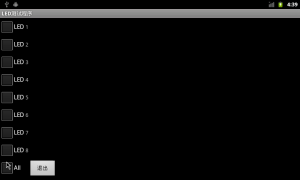

LED驅動： drivers/char/tq210_leds.c /dev/led
SDIOWIFI驅動： drivers/net/wireless/libertas/ wlan0
RTC驅動： drivers/rtc/rtc-s3c.c /dev/rtc0
看門狗驅動： drivers/watchdog/s3c2410_wdt.c /dev/watchdog
多媒體攝像頭驅動： drivers/media/video/samsung/fimc/（模組化） /dev/vedio*
TV-OUT驅動： drivers/media/video/samsung/tv20 /dev/vedio*
內置視頻解碼驅動： drivers/media/video/samsung/mfc50
2D圖形加速器驅動： drivers/media/video/samsung/g2d
JPEG解碼驅動： drivers/media/video/samsung/jpeg_v2
USB轉串口驅動： drivers/usb/serial/(核心選擇了pl2303.c和generic.c) /dev/ttyUSB0

4、TQ210開發板套件

1. TQ210底板 1塊
2. TQ210核心板 1塊
3.LCD 所購買的型號（7寸或10.4寸）
4.5V電源 1個
5.串口線，USB下載線，網線各1條
6.觸摸筆1支（僅電阻屏提供）
7.配套光碟5張
說明：觸摸筆僅在購買電阻屏時提供；5張光碟中印有天嵌科技字樣的為TQ210的配套資料光碟（提供技術支持），其餘為系統開發的工具光碟，不在售後範圍內。
