RP4412開發板

eMMC eMMC 4.5

簡介

RP4412開發板即RP-Exynos4412開發板，是由深圳榮品電子科技有限公司採用自家RP4412核心板進行自主研發的一款多功能版三星cortex-a9開發板。是一款高端四核開發板，穩定運行最

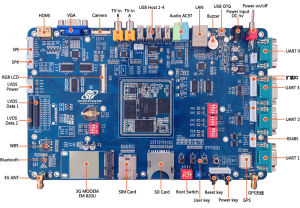

榮品電子三星RP4412開發板功能圖

高主頻1.6GHz,最低200MHz；低功耗動態電源管理,核心板最小功耗0.8W。標配2GBDDR31600MHz64位記憶體+4GBeMMC4.5存儲（可選16GBeMMC4.5存儲）。板載藍牙WiFi，加上可選的3G模組與500W高清攝像頭自動對焦功能及GPS模組，在-20℃至80℃範圍的高低溫運行測試中運行良好，支持MPEG-4/MPEG2、H.264/H263、VC-1、DivX的視頻編解碼1080p@30fps。標配10.1寸觸控螢幕+液晶屏（解析度為1204*600）。 廣泛套用於各行業嵌入式平台，包括學校使用和企業產品研發等。

處理器介紹

RP4412開發板處理器使用的是三星Exynos4412。這款新ExynosCortex-A9四核處理器，擁有32nmHKMG（高K金屬柵極技術）製程，支持雙通道LPDDR21066。新的32nmHKMG技術可以幫助降低功耗，和其前代處理器相比會減低20%的功耗。三星Exynos4412四核處理器集成Mali-400MP圖形處理器，但三星公司已將這顆圖形處理器主頻由此前的266MHz提升至400MHz，會比現有的雙核機型整體性能提升60%，圖像處理提升50%。

主要參數

開發板參數
-底板尺寸，長26.2cm*寬16.5cm
-板載藍牙、WiFi
-硬體擴展IO更豐富、SD卡量產升級、穩定性最佳化
-支持關機、關屏休眠、PWM背光控制
-支持3G上網、支持GPS、支持500W高清自動對焦攝像頭
-支持TP觸摸等
CPU外理器
-SamsungExynos4412，QuadCortex-A9
-運行主頻200MHz~1600MHz
-GPUMali-400MP
記憶體DDR3
-2GBDDR3(標配)
-1GB/2GBDDR3(選配)
-雙通道64bit數據匯流排
存儲EMMC
-4GB(標配)
-4GB/8GB/16GB/32GB(選配)
其它參數
- 8層板，HDI工藝
- 核心板尺寸60mm*55mm*3mm
- 高強度半孔板工藝
- 工作環境溫度-20~80攝氏度
軟體資源
-Android4.4.4
-Andriod4.2.2
-Andriod4.0.4
-Ubuntu12.07
-Linux+QT2.2

硬體配置

名稱 編號 描述
SPI 1SPI匯流排接口
SPK 28歐1W喇叭接口
RGBLCD 3數字RGBTTL接口，可接3.5-10.1寸屏
LVDSPower4標準LVDS電源接口
LVDSData5標準LVDS數據接口
WIFI 6WIFI模組Realtek8188支持802.11b/g/n
Bluetooth7藍牙模組RDA5876A支持V2.1+EDR
3GANT 83G天線，支持全頻段
3GModem 9華為3G模組EM820U,支持全頻段
SIMCard 10 SIM卡接口
SDCard 11 SD卡接口，最高可支持64GB
BootSwith12 啟動設定開關（可選Emmc,SD,USB啟動方式）
UserKey 13 用戶按鍵（軟體可自定義）
ADC 14 模擬ADC接口
PowerKey15 系統開機鍵
RestKey 16 系統復位鍵
Uart 17 4路串口
PowerOn/Off 18 電源總開關
DCin 19 電源輸入
Buzzer 20 蜂鳴器
LAN 21 自適應10/100M網卡
Audio 22 I2S2.1聲道，音頻接口
USBHost 23 4路USBHost接口
TVin 24 模擬視頻輸入接口，最大輸入1024*768
Camera 25 數字攝像頭接口，500W像素
VGA 26 模擬視頻輸出，最大可支持1280*720
HDMI 27 HDMI接口，最大可支持1920*1080

行業套用

1、平板電腦（MID）；
2、樓宇對講彩色可視對講主機、分機以及管理機等；
3、家居控制平台、智慧型家居平台、健身器械操作平台、美容器械操作平台、醫療器械操作平台等；
4、智慧型儀表、儀器；觸控螢幕控制器；
5、導航設備、車載DVD；
6、智慧型廣告控制終端；
7、排隊系統；
8、大螢幕廣告機等。
