開發板簡介
TQ210V6使用SamsungCortex-A8S5PV210晶片,CPU採用45nm工藝製程,運行最大頻率可達1GHz,處理器內部為64/32位匯流排結構,32/32KB一級快取,512KB二級快取。自帶3D圖形加速引擎(SGX540),2D圖形加速,最大支持8192*8192解析度。視頻編碼支持MPEG-4/H.263/H.264達到1080p@30fps,解碼MPEG2/VC1/Xvid視頻達到1080p@30fps。支持高清HDMITV輸出。
S5PV210晶片性能高功耗低,適於做手持電子設備,通訊設備或者醫療套用設備,上網本,學習機,監控視頻設備和各種人機界面,可以套用於高清遊戲,無線GPS導航,移動視頻播放,智慧型控制,儀器儀表,導航設備,PDA設備,遠程監控,遊戲開發等開發。

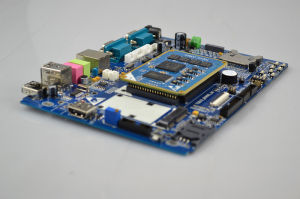

TQ210V6開發板,引出了S5PV210晶片的大部分功能,留有各種套用的接口於底板上,對應功能只需要插上相應的模組即可實現對應的功能。在LinuxPDA系統下,各個功能都有對應的使用界面,通過觸控螢幕點擊即可實現各功能的驗證。
TQ210V6開發板目前支持LinuxPDA、Android4.0、WINCE6三種系統。板上硬體配置為:1G-CPU主頻、512M-DDR2、512M-SLCFlash/4GEMMC可選。
核心板參數
TQ210v6核心板正面
TQ210V6核心板背面核心板參數:
CPU | Samsung S5PV210 Cortex A8 |
主頻 | 1GHz |
核心板層數 | 8 層板沉金工藝、布局、布線充分考慮 EMC、EMI |
Nandflash | 512MB,SLC(S34ML04G100TF100) |
eMMC | 4GB |
運行記憶體 | 512MB,DDR2 128M*4pcs |
接口形式 | 插針 |
引腳數量 | 200pin,採用 SMD 式插針接口 |
電源管理 | 分立電源供電 |
核心板尺寸 | 80x52x9mm |
核心板功率 | 1.5W(5Vx300mA) |
支持系統 | Linux、Android、Wince6 |
1GHz
8 層板沉金工藝、布局、布線充分考慮 EMC、EMI
底板連線埠
底板參數連線埠:
底板尺寸 | 183*131*20mm(不含接口超出板外框部分) |
底板層數 | 2 層 |
輸入電壓 | 12 伏電源輸入 |
底板功率 | 0.5W (12V-42mA,均值) |
底板+核心板功耗 | 2.3W(12V-190mA,均值) |
底板+核心板+7 寸屏 | TN92 5.3W(12V-440mA,均值) |
休眠功耗 | 1.7W(12V-140mA,均值) |
IO 口最大輸入電壓值 | 3.3V(禁止超過 3.3V 電壓輸入 IO 口) |
Usb OTG | 1 路 USB_OTG 2.0 下載調試接口 |
Usb Host | 3 路 USB_HOST 2.0 接口 |
功放輸出 | 支持左右聲道各 1W 輸出功率(8 歐負載) |
HDMI | HDMI v1.3,1080p@30fps 高清數字輸出 |
Audio | MIC、PHONE、集成功放接口,板載駐極體話筒 |
Ethernet | 10/100M DM9000CEP |
COM(232、485、TTL) | 2 路 5 線 RS232, 4 路 TTL(兩路復用) , 1 路 RS485 (復用) |
Keypad | 6*6 矩陣鍵盤 |
RTC 備用電池 | 1個 |
SD 卡座 | 1個 |
WIFI 支持 | SDIO WIFI,USB WIFI(可選配) |
Beep(Buzzer) | 1 路 PWM 控制的蜂鳴器 |
GPS 模組 | 支持串口通信的 GPS 模組 |
3G 模組 | 支持配套的 USB-3G 模組(可選配) |
miniPCI-E 模組 | 支持 USB 通信的標準 miniPCI-E 模組 MF210 |
ADC | 1 路電位器模擬 ADC 輸入 |
PWM | 3 路,1 路用到蜂鳴器,2 路用到顯示屏 |
SPI | 2 路 SPI 接口,可選配加速度感測器模組和 ZIGBEE 模組(廣州天嵌獨有) |
I2C | 3 路 I2C |
EEPROM | 板載 EEPROM 晶片 AT24C02 |
JTAG | 10pin(2x5,2.0 間距,預留在核心板上) |
RST 復位 | 1 個復位按鍵 |
Camera | 2 路,支持 CMOS、AV 攝像頭(流媒體格式)雙 CMOS 攝像頭模組接口,可一鍵切換,支持自動識別(部分系統) ,(廣州天嵌獨有) |
AV in | 可用 AV 轉接板外接於 CAMERA 接口 |
User Led | 2 個 |
用戶按鍵 | 8 個 |
紅外 IrDA | 1 路,支持紅外遙控(遙控器可選配) (廣州天嵌獨有) |
溫度感測器 | 1 個,溫度感測器採集功能 |
LCD 類型選擇 | 底板支持電容屏/電阻屏自由切換,可接 VGA 模組,跳線在 LCD 接口右邊 (廣州天嵌獨有) |
啟動撥碼選擇 | 支持 NAND/EMMC/SD 卡/USB 多種啟動方式 |
TQ210v6底板連線埠
套用範圍
TQ210V6套用範圍
TQ210_CORED開發板適用於手持電子設備,通訊設備或者醫療套用設備,上網本,學習機,監控視頻設備和各種人機界面。也可以套用於高清遊戲,無線GPS導航,移動視頻播放,智慧型控制,儀器儀表,導航設備,PDA設備,遠程監控,遊戲平台等開發。
