S5P4418開發板[榮品]

S5P4418開發板（4G版）是深圳榮品電子科技有限公司繼4418開發板卡片電腦之後的另一款一款高性能，功能齊全的A9四核產品。搭載Android4.4作業系統，標配1G記憶體+16G存儲,支持100/1000M乙太網，支持500W攝像頭自動對焦功能，支持MIPI 攝像頭接口，支持藍牙4.0，支持GPS+北斗雙模，支持WIFI上網，支持4G網路。

簡介

S5P4418開發板（4G版）是深圳榮品電子繼4418開發板卡片電腦之後的另一款一款高性能，功能齊全的A9四核產品。搭載Android4.4作業系統，標配1G記憶體+4G存儲,支持100/1000M乙太網，支持500W攝像頭自動對焦功能，支持MIPI攝像頭接口，5路USBHOST接口，一路OTG接口，支持藍牙4.0，支持GPS+北斗雙模，支持WIFI上網，支持4G網路，支持一鍵USB啟動，支持一鍵SD卡啟動，支持MIPILCD接口，支持HDMI接口，支持1路RS485接口，2路2W喇叭接口，支持待機功能，（電流小於0.1W,15mA）。
整機尺寸為260mm*170mm*40mm；底板尺寸為260mm*170；4418核心板尺寸為55mm*40mm*2.8mm。

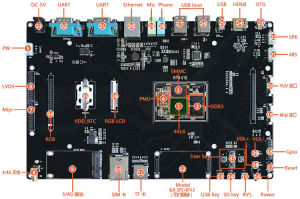

硬體功能

編號 名稱 說明
1 CPU S5P4418，armcortex-a9，1.4GHZ*4>
2 記憶體 H5TQ4G63AFR-PBC，1GBDDR3
3 存儲 SDIN7DP2-4G，4GBEMMC
4 PMU 電源管理晶片，NEXELLNXE2000
5 PW選配5V電源輸入
6 LVDS接口 接LVDS接口的液晶屏
7 MIPI接口 接Mipi接口的液晶屏
8 3/4G天線 使用3/4G模組需要接天線
9 3/4G模組 3/4G模組
10 SIM卡槽 插SIM卡可上網
11 TF卡槽 可插入TF卡，擴大存儲空間
12 Model 擴展GPS+北斗雙模，WIFI，BT4.0
13 USBkey 按鍵
14 SDkey SD卡啟動方式
15 RV1 可調電阻
16 Power 軟開關機按鍵，休眠喚醒按鈕
17 Reset 硬復位按鈕
18 Gpio接口 SPI，UART，ADC設備擴展
19 Mipi接口 接Mipi攝像頭
20 Yuv接口 接Yuv攝像頭
21 485 485匯流排接口
22 SPK 喇叭接口
23 USBOTG USBOTG接口
24 HDMI接口 HDMI輸出接口
25 USB 1路USBhost接口
26 USBhost 2路USBhost，hub晶片擴展
27 USBhost 2路USBhost，hub晶片擴展
28 Phone 耳機輸出接口
29 Mic 耳機輸入聲音接口
30 Ethernet 乙太網接口
31 UART UART4，調試串口
32 UART UART0，調試串口
33 DC-5V 5V直流電源輸入接口
34 RGB接口 貼片式LCD接口
35 VDD_RTC 時鐘保存
36 RGBLCD 排針式LCD接口
37 Userkey 用戶按鍵
38 Vol+ 按鍵，音量加
39 Vol- 按鍵，音量減

性能配置

處理器

採用三星S5P4418四核Corte-A91.4GHz處理器，性能強悍

存儲配置

1GB記憶體32bit數據匯流排DDR3
16GB固態硬碟高速eMMC4.5存儲

系統

支持Android5.1&Linux+QT4.8.5&Ubuntu12.04

硬體擴展

硬體完美兼容S5P6818,支持RGB/LVDS/MIPI/HDMI顯示,MIPI接口最高500W攝像頭
核心板182PIN管腳引出,板載豐富功能實用;支持WiFi+LAN+4G聯網,藍牙4.0,GPS定位等

設計

核心板採用八層板工藝，抗干擾性更強
穩定大尺寸開發板260*170mm

技術

專業三星ARM方案商榮品原廠核心技術

技術資料

硬體

提供原理圖、結構圖、底板PCB檔案（核心板不提供PCB檔案）等

原始碼

提供Android5.1&Linux+QT4.8.5&Ubuntu12.04源碼，持續更新

資料

提供實用開發板資料文檔和使用文檔（含Android開發環境搭建和套用開發）

其他

提供開發工具、數據手冊等

硬體規格

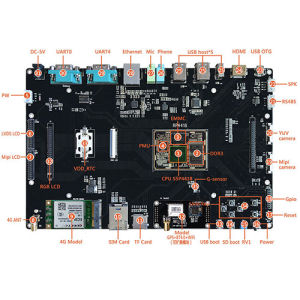

標註圖

效果圖
