基本簡介

SolidWorks公司成立於1993年，由PTC公司的技術副總裁與CV公司的副總裁發起，總部位於麻薩諸塞州的康克爾郡（Concord,Massachusetts）內，當初的目標是希望在每一個工程師的桌面上提供一套具有生產力的實體模型設計系統。從1995年推出第一套SolidWorks三維機械設計軟體至2010年已經擁有位於全球的辦事處，並經由300家經銷商在全球140個國家進行銷售與分銷該產品。1997年，Solidworks被法國達索（DassaultSystemes）公司收購，作為達索中端主流市場的主打品牌。

軟體詳情

Solidworks特點

Solidworks有功能強大、易學易用和技術創新三大特點，這使得SolidWorks成為領先的、主流的三維CAD解決方案。SolidWork

s能夠提供不同的設計方案、減少設計過程中的錯誤以及提高產品質量。SolidWorks不僅提供如此強大的功能，而且對每個工程師和設計者來說，操作簡單方便、易學易用。
對於熟悉微軟的Windows系統的用戶，基本上就可以用SolidWorks來搞設計了。SolidWorks獨有的拖拽功能使用戶在比較短的時間內完成大型裝配設計。SolidWorks資源管理器是同Windows資源管理器一樣的CAD檔案管理器，用它可以方便地管理CAD檔案。使用SolidWorks，用戶能在比較短的時間內完成更多的工作，能夠更快地將高質量的產品投放市場。
在目前市場上所見到的三維CAD解決方案中，SolidWorks是設計過程比較簡便而方便的軟體之一。美國著名諮詢公司Daratech所評論：“在基於Windows平台的三維CAD軟體中，SolidWorks是最著名的品牌，是市場快速增長的領導者。”
在強大的設計功能和易學易用的操作（包括Windows風格的拖/放、點/擊、剪下/貼上）協同下，使用SolidWorks，整個產品設計是可百分之百可編輯的，零件設計、裝配設計和工程圖之間的是全相關的。

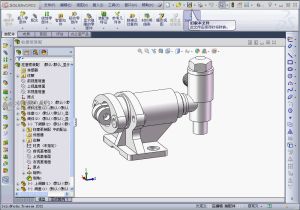

用戶界面

★SolidWorks才提供了一整套完整的動態界面和滑鼠拖動控制。“全動感的”的用戶界面減少設計步驟，減少了多餘的對話框，從而避免了界面的零亂。
★嶄新的屬性管理員用來高效地管理整個設計過程和步驟。屬性管理員包含所有的設計數據和參數，而且操作方便、界面直觀。
★用SolidWorks資源管理器可以方便地管理CAD檔案。SolidWorks資源管理器是唯一一個同Windows資源器類似的CAD檔案管理器。
★特徵模板為標準件和標準特徵，提供了良好的環境。用戶可以直接從特徵模板上調用標準的零件和特徵，並與同事共享。
★SolidWorks提供的AutoCAD模擬器，使得AutoCAD用戶可以保持原有的作圖習慣，順利地從二維設計轉向三維實體設計。

配置管理

配置管理是SolidWorks軟體體系結構中非常獨特的一部分，它涉及到零件設計、裝配設計和工程圖。配置管理使得你能夠在一個CAD文檔中，通過對不同參數的變換和組合，派生出不同的零件或裝配體。
協同工作
★SolidWorks提供了技術先進的工具，使得你通過網際網路進行協同工作。
★通過eDrawings方便地共享CAD檔案。eDrawings是一種極度壓縮的、可通過電子郵件傳送的、自行解壓和瀏覽的特殊檔案。
★通過三維託管網站展示生動的實體模型。三維託管網站是SolidWorks提供的一種服務，你可以在任何時間、任何地點，快速地查看產品結構。
★SolidWorks支持Web目錄，使得你將設計數據存放在網際網路的資料夾中，就像存本地硬碟一樣方便。
★用3DMeeting通過網際網路實時地協同工作。3DMeeting是基於微軟NetMeeting的技術而開發的專門為SolidWorks設計人員提供的協同工作環境。

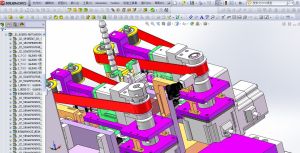

裝配設計

★在SolidWorks中，當生成新零件時，你可以直接參考其他零件並保持這種參考關係。在裝配的環境裡，可以方便地設計和修改

零部件。對於超過一萬個零部件的大型裝配體，SolidWorks的性能得到極大的提高。
★SolidWorks可以動態地查看裝配體的所有運動，並且可以對運動的零部件進行動態的干涉檢查和間隙檢測。
★用智慧型零件技術自動完成重複設計。智慧型零件技術是一種嶄新的技術，用來完成諸如將一個標準的螺栓裝入螺孔中，而同時按照正確的順序完成墊片和螺母的裝配。
★鏡像部件是SolidWorks技術的巨大突破。鏡像部件能產生基於已有零部件（包括具有派生關係或與其他零件具有關聯關係的零件）的新的零部件。
★SolidWorks用捕捉配合的智慧型化裝配技術，來加快裝配體的總體裝配。智慧型化裝配技術能夠自動地捕捉並定義裝配關係。

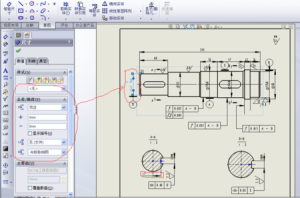

工程圖

★SolidWorks提供了生成完整的、車間認可的詳細工程圖的工具。工程圖是全相關的，當你修改圖紙時，三維模型、各個視圖、

裝配體都會自動更新。
★從三維模型中自動產生工程圖，包括視圖、尺寸和標註。
★增強了的詳圖操作和剖視圖，包括生成剖中剖視圖、部件的圖層支持、熟悉的二維草圖功能、以及詳圖中的屬性管理員。
★使用RapidDraft技術，可以將工程圖與三維零件和裝配體脫離，進行單獨操作，以加快工程圖的操作，但保持與三維零件和裝配體的全相關。
★用交替位置顯示視圖能夠方便地顯示零部件的不同的位置，以便了解運動的順序。交替位置顯示視圖是專門為具有運動關係的裝配體而設計的獨特的工程圖功能。

發展榮譽

SolidWorks軟體是世界上第一個基於Windows開發的三維CAD系統，由於技術創新符合CAD技術的發展潮流和趨勢，SolidWorks公司於兩年間成為CAD/CAM產業中獲利最高的公司。良好的財務狀況和用戶支持使得SolidWorks每年都有數十乃至數百項的技術創新，公司也獲得了很多榮譽。該系統在1995-1999年獲得全球微機平台CAD系統評比第一名；從1995年至今，已經累計獲得十七項國際大獎，其中僅從1999年起，美國權威的CAD專業雜誌CADENCE連續4年授予SolidWorks最佳編輯獎，以表彰SolidWorks的創新、活力和簡明。至此，SolidWorks所遵循的易用、穩定和創新三大原則得到了全面的落實和證明，使用它，設計師大大縮短了設計時間，產品快速、高效地投向了市場。
由於SolidWorks出色的技術和市場表現，不僅成為CAD行業的一顆耀眼的明星，也成為華爾街青睞的對象。終於在1997年由法國達索公司以三億一千萬美元的高額市值將SolidWorks全資併購。公司原來的風險投資商和股東，以一千三百萬美元的風險投資，獲得了高額的回報，創造了CAD行業的世界紀錄。併購後的SolidWorks以原來的品牌和管理技術隊伍繼續獨立運作，成為CAD行業一家高素質的專業化公司，SolidWorks三維機械設計軟體也成為達索企業中最具競爭力的CAD產品。
由於使用了WindowsOLE技術、直觀式設計技術、先進的parasolid核心（由劍橋提供）以及良好的與第三方軟體的集成技術，SolidWorks成為全球裝機量最大、最好用的軟體。資料顯示，目前全球發放的SolidWorks軟體使用許可約28萬，涉及航空航天、機車、食品、機械、國防、交通、模具、電子通訊、醫療器械、娛樂工業、日用品/消費品、離散製造等分布於全球100多個國家的約3萬1千家企業。在教育市場上，每年來自全球4，300所教育機構的近145，000名學生通過SolidWorks的培訓課程。
據世界上著名的人才網站檢索，與其它3DCAD系統相比，與SolidWorks相關的招聘廣告比其它軟體的總和還要多，這比較客觀地說明了越來越多的工程師使用SolidWorks，越來越多的企業僱傭SolidWorks人才。據統計，全世界用戶每年使用SolidWorks的時間已達5500萬小時。
在美國，包括麻省理工學院（MIT）、史丹福大學等在內的著名大學已經把SolidWorks列為製造專業的必修課，國內的一些大學（教育機構）如電子科技大學、哈爾濱工業大學、清華大學、中山大學、中南大學、重慶大學、浙江大學、華中科技大學、北京航空航天大學、東北大學、大連理工大學、北京理工大學等也在套用SolidWorks進行教學。

軟體更新

2018

Solidworks2018新功能

1.面向CNC加工的SOLIDWORKS

2.直接處理格線數據
3.3DINTERCONNECT更具靈活性
4.更加直觀的全新用戶體驗
5.最佳化的鈑金設計工具
6.為基於模型的企業提供更高效的協作
7.面向電氣布線的強大可用性增強
8.可改良零件幾何體的創成式設計
9.設計分支與合併
10.面向SOLIDWORKS工程圖的自動PDF創建功能
11.修訂表自動更新
12.連線雲的SOLIDWORKS
13.面向項目和流程管理的SOLIDWORKSMANAGESOLIDWORKSManage
14.更加智慧型的策略
Solidworks2018功能特色
1、用戶界面
提供了一整套完整的動態界面和滑鼠拖動控制。“全動感的”的用戶界面減少設計步驟，減少了多餘的對話框，從而避免了界面的零亂。
2、配置管理
配置管理是SolidWorks軟體體系結構中非常獨特的一部分，它涉及到零件設計、裝配設計和工程圖。配置管理使得你能夠在一個CAD文檔中，通過對不同參數的變換和組合，派生出不同的零件或裝配體。
3、協同工作
提供了技術先進的工具，使得你通過網際網路進行協同工作。
4、裝配設計
在SolidWorks中，當生成新零件時，你可以直接參考其他零件並保持這種參考關係。在裝配的環境裡，可以方便地設計和修改零部件。對於超過一萬個零部件的大型裝配體，SolidWorks的性能得到極大的提高。
5、工程圖
SolidWorks提供了生成完整的、車間認可的詳細工程圖的工具。工程圖是全相關的，當你修改圖紙時，三維模型、各個視圖、裝配體都會自動更新。

2014

1. Replace View Model

替換視圖模型

2. Existing View Icons

從用工程圖調色板選擇更多視圖時，SolidWorks會顯示哪些視圖已經使用，哪些視圖還未被使用

3. Display Style Context Menu

在快捷選單中增加“顯示樣式”命令

4. High Quality Shaded Views

高品質的陰影視圖

5. Angular Running Dimensions

角度標註增強

6. Split Table By Row Count

材料明細表以規定行數拆分

7. Order Independent Transparency

渲染效果可使用內部零件可見，而與透明度無關

8. Sunlight & Sunlight Animations

渲染效果中太陽光的模擬

9. Network Rendering Animations

分散式網路動畫渲染

10. CircuitWorks Thermal Properties

在CircuitWorks中電子元器件可加入熱力學屬性

11. Link To SolidWorks Flow Simulation

在CircuitWorks中的電子元器件的熱力學屬性直接可以用於Flow Simulation做分析

12. Slots In Hole Wizard

在孔嚮導中新增槽孔功能

13. Path Length Dimension

路徑長度尺寸標註，並可設為驅動尺寸

14. Fixed Length Spline

給定樣條曲線長度，可對樣條曲線進行編輯，但長度不變

15. Style Spline

有更多更簡單的樣條曲線控制方式(在現場觀看SolidWorks工作人員演示此功能非常讚嘆，在SolidWorks 2014版本對樣條曲線的控制將會更簡單，更有用，以後做曲以造型將會更容易，很期待SolidWorks 2014版本趕快發布)

16. Replace Sketch Entities

替換草圖實體

17. SolidWorks Electrical Harness

SolidWorks Electrical線束功能，

18. Reuse Existing Harness

現有線束重用

19. Clips In Flattened Representation

線路展平時線夾可見

20. Colored Connector Pins

管腳可加顏色

21. Bolt Mapping

Simulation螺栓映射

22. Results Symmetry

Simulation中用對稱簡化計算的算例，在顯示結果時可以把完整產品結果顯示出來，增強展示效果

23. Residual Stress From SolidWorks Plastics

通過Plastics模流分析後產品殘餘應力可以直接傳遞到Simulation進行有限元分析(本人非常喜歡這一項新增功能，做塑膠件模流分析通過要知道成型後塑件的殘餘應力並由此引起的變形)

24. Environment Themes

軟體環境主題可自定義並隨時切換，如工具條的位置排布等

25. History Folder

在特徵管理器中新增“歷史資料夾”

26. Flexible Assemblies Context Menu

在快捷選單中新增“裝配體柔性”命令，可以更快的定義裝配體為剛性或柔性。

27. Streamlined Save As Copy

“Save As Copy”增強，可以Save As Copy to Disk和Save As Copy and Open.

28. eDrawings With Augmented Reality

eDrawings顯示增強

29. Sheet Metal Corner Gussets

鈑金角加強筋在展開時自動忽略

30. Lofted Bend Transitions

鈑金放樣轉換

31. Smart Mate Delay

智慧型裝配延時，以往做智慧型裝配時拖放零件總時會實時判斷當前位置是否匹配，2014版本裡面允許用戶自定延時時間，直接用戶拖放在理想位置時再進行裝配，節省很多時間

32. Feature Driven Component Pattern

特徵驅動陣列增強

33. Rotate Exploded Views

在做爆炸視圖可以讓零部件以鏇轉的方式爆炸，比如擰螺絲時的動作

34. Quick Mate Context Menu

快捷選單中有“快速裝配”命令

2013

SolidWorks 2013 和 SolidWorks Enterprise PDM 2013 是支持 Windows Vista 的最後發行版

SolidWorks® 2013 包含許多增強和改進功能，大多數功能可直接回響客戶的要求。本版本重點說明以下主題：

· 更強大的設計功能：您可以更快速地建模並驗證複雜幾何體，控制功能也更強。新工具可以幫助您按照自己的目標創建經濟有效的設計。

· 更有效的協作：新工具擴大了設計和產品開發的協作範圍，包括版本互操作性、製造成本估算和技術交流。

· 提高性能和效率：充分利用強大的處理能力來創建和仿真模型，並監控SolidWorks 的功能和性能。

a) 更加快速的各種工程視圖，便捷而智慧型化的剖切視圖;

b) 便捷切換顯示零件中的隱藏體;

c) 裝配體性能Offender(障礙源報告器);

d) 導入eDrawings批註;

e) 修訂版本雲;

f) 多爆炸視圖;

g) 爆炸狀態下零件的自由鏇轉;

h) 塑膠件配套設計控制;

i) 裝飾螺紋與暗榫設計;

j) 焊接切割清單的更多功能;

k) 封套加強;

l) 曲面及其各種相交運算;

m) 同時插入多個部件並實現智慧型配合;n) 同時拉伸多個薄壁並控制;

o) 變化的陣列尺寸;

p) 方程輸入布滿各個角落;

q) 建模同時仿真子模型;

r) 任何類型文檔快照;

s) 收藏資料夾;

t) 3DVIA Composer相機;

u) EPDM嵌入Draftsight, 檢入/檢出，多層次協同;

v) Draftsight與SolidWorks CAD 深度互動，實現草圖拷貝;

w) 2012SP5開始打開未來版本(2013);

2012

2011年9月20日，DS SolidWorks推出SolidWorks 2012新品，這也是SolidWorks的CAD軟體史上發布的第20 個版本。在SolidWorks 2012 中，新增了和完善了200 多項功能，可以更好的幫助提高企業創新能力和設計團隊的工作效率。

在這個版本中增加了大型審閱圖和走查等眾多功能，其中大型審閱圖可以快速打開複雜的大型裝配體，節省系統資源。走查功能可以模仿人眼的觀察走向，可以更加清晰的看到複雜的構造內部。

且這個版本也是官方宣稱更加符合GB的版本，例如加入了仿宋的新字型，GB的圖紙模版。值得一提的是，官方宣稱Solidworks2012將是最後一個支持Windows XP的版本，這個提示可以在初次安裝時彈出提示框。

Solidworks2012亮點

1）新增成本計算模組

2）鈑金模組

2.1成型工具最佳化後，操作更靈活

2.2增加掃描法蘭工具

2011

SolidWorks 2011 是該設計解決方案的第 19 個版本。我們社區的 140 多萬用戶將享受到 200 多種增強功能，這些增強功能可提高設計效率，增強制造支持，以及提供前所未有的協作和虛擬化。除了這些新增功能，開發團隊也同樣非常重視最佳化軟體，以高效利用可用的硬體資源、提高可靠性並創建功能最強大的最新版 SolidWorks。

SolidWorks2011版中將發布的亮點功能包括1）Revole功能多一些選項。

2）Real view 加強。Photo360進行了整合。

3）記憶體使用更最佳化。

4）Planar simulation。

5）尺寸布置的改進。

6）特徵鎖定。

7）焊接列表功能。

2010

SolidWorks2010 提供的大量新功能可提高設計師和工程師的工作效率。例如，正在申請專利的快速尺寸標註

功能可顯示新的尺寸放置替代方案，並整齊勻稱地重新布置現有尺寸，從而為所選尺寸騰出空間。配置發布器使用戶可方便地將界面發布到 3D ContentCentral® 服務，從而可容易地配置替代模型。正在申請專利的靈巧滑鼠手勢在簡化手部動作方面作出了空前的改進。SolidWorks 2010 還提供了大大加強的參考平面創建方法丶鈑金功能丶焊接性能丶組件鏡像功能和直接編輯工具。使用 PhotoView 360，初學者也能象高手那樣設計照片級圖像渲染效果。

SolidWorks2010更新內容

SolidWorks 2010相對solidworks2009版本新增改進功能超300項，主要包括如下方面：

* 草圖與特徵

* 邊焊縫及高級梁殼模型

* 裝配體與配置

* SolidWorks Enterprise PDM 2010 新增功能

* Motion

* 3DVIA Composer 2010 新功能

* 工程圖

繼續改善設計功能

SolidWorks 2010大幅改善了工程圖繪製功能，尺寸標註的操作將更為簡潔。這包括對多段文字可通過拖拽進行合併、多尺寸標註自動實現等間距布局、零件明細表和公差尺寸標註的靈活編輯等。在裝配圖中，新版本提供了零部件詳細信息的可視化功能，重量、材質、是否外購件、價格等參數還可直接導入Excel進行輸出。

3D建模工具中增加了盆腔中段平面和相切平面的草圖繪製功能，簡化了高複雜度模型設計。裝配環境下允許進行零部件的精確鏡面複製、運動干涉檢查和參數化應力分析。隨上一版本推出的SpeedPak技術也得到進一步增強，該功能可在保持圖形完整細節與關聯性的同時降低計算機記憶體使用率，從而無需調用大量記憶體便可高效地創建和使用大型裝配體及工程圖。

此外，對直接導入的實體模型進行編輯是一個非常重要的新特性，這將大幅減少調用舊有設計時的工作量。用戶界面看起來使用了Instant3D技術的標尺，直接拖拽即可修改。編輯工具將修改產生的新特徵記錄於特徵樹中，因此能輕而易舉地將導入模型恢復成原始狀態。

全新環保評估工具

不同於針對CAD的增強功能，在SolidWorks 2010中還新增一個用於評估設計對環境影響的工具，這是同類軟體所沒有的。該工具的研發代號為“Sage”，以PE International公司的一款環境影響量化工具GaBi為基礎。GaBi用於量化材料、工藝、產品和基礎結構的環境性能，包含十萬多種影響模式，它能從溫室氣體、能源、最顯著的環境影響、生命周期成本和社會影響等多個不同角度評估可持續性。

“Sage”以一個儀錶板的形式出現在用戶界面底部。出於降低不良環境影響的考慮，設計師和工程師可在“Sage”中創建“基準”設計，然後將每個新設計與其相比較。當設計師選擇不同的材料、工藝或設計方法時，儀錶板上反映出的影響會隨之改變。

例如，設計目標碳排放量為100噸，分析結果可能顯示50%源於選材，40%源於製造工藝，10%源於報廢后的處理。如果採用影響較小的材料，就可以減少碳排放量。“Sage”軟體還可生成各種報告，供深入分析使用。

就像設計驗證工具Simulation一樣，深度集成的“Sage”將幫助工程師在設計過程中對環保指標做出考量，這能大幅減少因環保不達標而導致的返工。CEO Jeff Ray曾表示，SolidWorks會持續在綠色環保方面的投入，SolidWorks 2010無疑將是標誌性的一步，這也是對2009年創新日活動的主題“綠色設計激發未來”的延續。

2009

SolidWorks2009是SolidWorks發布的第17個大版本，其中200多項新功能的增加90%都是來自於客戶的請求，下面就是SolidWorks的新功能。

1.放大鏡

2.裝配體BOM表

3.間隙驗證

4.工程圖快速查看

5.更方便的自定義零件屬性

6.使用唇緣和凹槽特徵快速建立扣合模型

7.更快速的將複雜零件轉化為鈑金

8.添加鈑金交叉折斷

9.支持0尺寸和負尺寸，更靈活的滿足您的設計要求

10.伸展幾何體，使您的草圖操作習慣與2D繪圖工具一致

2008

SolidWorks公司發布的Solidworks2008版本提供了250多項根據用戶要求加強的新特性，比相當的中型軟體快15倍的性能。通過大大改進大型裝配處理和使得數以百計的繁雜工作自動化，SolidWorks2005釋放設計師和工程師的創造力，使用戶只需花費同類軟體所需時間的一小部分即可設計出更好、更有吸引力、在市場上更受歡迎的產品。

例如，強大的繪圖自動化強化性能使得設計師能夠以前所未有的速度從大型裝配件創造產品級的工程圖。新的輕化製圖工具使得用戶無需載入每一個部件到記憶體就能創建裝配圖。只需拖拽並釋放一個裝配件到工程圖中，用戶就能夠在10秒鐘左右生成包括10,000個組件的裝配件2D圖。許多系統不能創建這樣一個大型裝配視圖。SolidWorks 2005 還使得設計工程師第一次能夠為零件種類多、數量龐大和配置複雜的多個項目生成一個單一的材料清單，這是加速設計到生產的一個關鍵環節。其他重要的新的製圖自動化包括自動序號標註、孔匯總表和修訂跟蹤表。省時、提高生產力這樣的特性使得產品看起來更好，性能更佳，在市場上也更受歡迎。沒有任何其他軟體能夠與SolidWorks的性能相媲美，SolidWorks 能夠比與之競爭的2D產品快10倍地生成工程圖注釋——也是吸引2D軟體用戶遷移到3D軟體的一個重要原因。

SolidWorks 2008 的基本理念是幫助工程師設計偉大的產品。配合3DLib外掛程式，直接調用幾十萬模型庫，更方便快捷完成設計。具體體現在以下方面：

1. 提升客戶體驗

改進三維顯示效果。SolidWorks 2008 提供了一種快速預覽三維輕量化模型的技術，使得大裝配模型的顯示速度進一步提高。同時，支持在設計界面下的真三維顯示效果，達到了以往專門的三維渲染軟體的顯示效果。方便地編輯大裝配件。可以便捷地從大裝配件中選取一部分零部件進行顯示、編輯，進行運動仿真。

強化了SWIFT技術。在 SolidWorks 2007 已經推出的Sketch Expert、Mate Expert和Feature Expert的基礎上，又推出了Corner Expert（在複雜的拓撲結構中自動生成合理的圓角）、Tolerance Expert（合理分配公差）和Large Assembly Expert（檢查大裝配是否正確），幫助客戶更加簡便地生產零件和裝配結構。最大限度地減少客戶的重複操作，使用戶在使用過程中，更加專注於設計本身。

2. 幫助客戶設計更好的產品

SolidWorks以往的版本中已經加入了CosmosXpress，讓工程師在設計過程中可以體驗仿真分析的效果。而SolidWorks2008中將提供Cosmos MotionXpress（運動仿真分析）、Cosmos FloXpress和DFMXpress（可製造性的分析）等模組，使得工程師能夠更好地進行設計驗證。

為配合工程師傅快速開發三維模型，可以直接調用3DLib外掛程式模型庫。

此外，SolidWorks公司已成立了一個專門進行前沿研發的實驗室SolidWorks Lab。提供了四個產品，供讀者體驗，並反饋意見。

1）CosmosXpress Now。這是一個基於Web的進行仿真分析的軟體。

2）Drawings Now。這是一個基於Web進行圖檔協作的軟體。設計者對圖檔擁有控制權，其他人可以在網上瀏覽、列印，但不能進行修改。

3）Zoom In。這個軟體可以把各類三維軟體生成的模型打包在一起，再配合音效，進行產品的多媒體演示。

4）Dwg Navigator。該軟體提供了一個高級搜尋引擎，可以根據圖檔的屬性和幾何特徵再搜尋DWG檔案，而且可以在任何Autocad版本之間轉換圖檔檔案。

PDMWorks Enterprise 支持多地點的設計協作，SolidWorks 圖檔可以存放在多個鏡像伺服器當中，確保圖文檔的安全。該軟體是SolidWorks公司於2006年5月收購的瑞典Conisio公司的PDM系統基礎上進行完善的產品，在SolidWorks2008中，該產品將支持中文版。

此外，Chris還介紹，SolidWorks 提供的線上交換零件的二維圖紙和三維模型的網站現在已支持中文。

主要模組

零件建模

★SolidWorks 提供了無與倫比的、基於特徵的實體建模功能。通過拉伸、鏇轉、薄壁特徵、高級抽殼、特徵陣列以及打孔等操作來實現產品的設計。

★ 通過對特徵和草圖的動態修改，用拖拽的方式實現實時的設計修改。

★ 三維草圖功能為掃描、放樣生成三維草圖路徑，或為管道、電纜、線和管線生成路徑。

曲面建模

通過帶控制線的掃描、放樣、填充以及拖動可控制的相切操作產生複雜的曲面。可以直觀地對曲面進行修剪、延伸、倒角和縫合等曲面的操作。

鈑金設計

SolidWorks 提供了頂尖的、全相關的鈑金設計能力。可以直接使用各種類型的法蘭、薄片等特徵，正交切除、角處理以及邊線切口等鈑金操作變得非常容易。用戶化SolidWorks 的API為用戶提供了自由的、開放的、功能完整的開發工具。

開發工具包括Microsoft Visual Basic for Applications (VBA)、Visual C++，以及其他支持OLE的開發程式。

幫助檔案

SolidWork 配有一套強大的、基於HTML的全中文的幫助檔案系統。包括超級文本連結、動畫示教、線上教程、以及設計嚮導和術語。

數據轉換

SolidWork 提供了當今市場上幾乎所有CAD軟體的輸入/輸出格式轉換器,有些格式，還提供了不同版本的轉換。

IGESIPT( Autodesk Inventor)

STEP DWG

SAT(ACIS) DXF

VRML CGR(Catia graphic)

STL HCG(Highly compressed)

Parasolid graphics

Pro/ENGINEERViewpoint

Unigraphics RealityWave

PAR (Solid Edge) TIFF

VDA-FS JPG

Mechanical Desktop

SolidWorks運行環境要求

SolidWorks軟體的運行，需要如下的硬體配置：

★Windows 7,Windows vista,Windows XP,Windows 2000, Microsoft NT，Windows ME, Windows 98 以及 Windows 95

★Pentium 或 Alpha 級別的處理器

★512M記憶體或更高（最低要求）

★滑鼠

★光碟機

★Microsoft Office 2000 或 97

★Internet Explorer 6.x 版本或更高

高級渲染

----與SolidWorks完全集成的高級渲染軟體有效地展示概念設計，減少樣機的製作費用，快速地將產品投放入市場。PhotoWorks為你提供方便易用的、最品質的渲染功能。通過在Windows環境下，與三維機械設計軟體的標準SolidWorks的無縫集成，PhotoWorks幫助你方便製作出真實質感和視覺效果的圖片，並向客戶發布。

任何熟悉微軟Windows的人都能用PhotoWorks非常快地將SolidWorks的零件和裝配體渲染成漂亮的圖片。在高級渲染領域中，PhotoWorks無疑是最優秀的。

動感真實的圖片用於產品發布或演示

既然能用高質量的圖片更方便交流設計思想，為什麼還要用陳舊的視圖表示呢？任何熟悉微軟Windows的人，都能用PhotoWorks非常快地將SolidWorks的零件和裝配體渲染成高質量的圖片。

高品質的視覺效果

用PhotoWorks 的選單和工具列中的命令，可以容易地產生高品質的三維模型圖片。PhotoWorks軟體中包括一個巨大的材質庫和紋理庫，用戶可以自定義燈光、陰影、背景、景觀等選項。為你為SolidWorks零件和裝配體選擇好合適的材料屬性，在渲染之前可以預覽，設定好燈光和背景選項，隨後你就可以生成一系列用於日後交流的品質圖片檔案。

減少樣件的製作費用和縮短面市的時間

你無需投入巨資製作實體模型和樣件，PhotoWork可以讓你查看產品的外觀。從而縮短審批的周期。在產品投產之前，就可以檢驗市場的效應，減少了投放市場的時間。

渲染控制

★使用互動式渲染方式，可以快速渲染附加材質的SolidWorks 模型。

★預覽渲染的紋理圖，預覽理想的景觀設定。

★選擇“按照需要”設定反射光線和材質的透明度。

★利用自適應的防圖形失真技術，減少側影“鋸齒”，從而提高圖片質量。

材質

★從一個自帶的、數量巨大的材質庫，提供定義好的金屬、木材、石材、塑膠和其他類型的材料紋理。

★自定義或可修改的材質屬性，包括表面顏色、反射比、透明度、粗糙度以及紋理圖。

★可以為整個零件、單個特徵、單個表面添加材質，允許同一個零件多項賦值。

★ 可通過為零件或裝配體設定預設的材質來節省時間。

★對當前的特徵可以方便地進行訪問。

★ 通過預覽材質、景觀和燈光來減少渲染的時間。

★使用材質的位移特徵讓材質顯現出不規則和鋸齒狀的圖樣。

貼圖

★使用貼圖你可以為你的產品或包裝製作漂亮的標籤或插圖。

★各個貼圖可以分別設定大小、位置和透明度。

★ 可以為SolidWorks零件、特徵和表面復蓋多個貼圖。

幾何體

★完全支持SolidWorks模型，包括剖視圖和爆炸視圖。

燈光和陰影

★方便地控制陰影，包括通過透明表面的陰影。

★與模型一起保存燈光和陰影設定。

★用霧化燈光產生真實的光線。

背景和布景

★產生專業化的照片類型背景來增強零件和裝配體的視覺效果。

★可以對布景的位置進行預覽、再定義和重新放置。

★允許預定義現場包括燈光、背景和布景。

★可定義單一色彩背景、漸進色彩背景、漸變雲層背景和圖片背景。

★可從標準的圖片格式（JPEG,TARGA,TIFF,BMP）引進背景。

圖形輸出

★輸出到視窗：將圖形輸出到SolidWorks視窗，或採用互動方式高效地預覽渲染模型。

★輸出到檔案：將渲染圖形輸出到用戶定義的圖形檔案格式，包括24位的PostScript、JPEG、TARGA、TIFF或BMP格式。

★輸出到印表機：可直接從SolidWorks視窗中列印渲染圖形，在保證長寬比的同時可以改變圖形比例來復蓋整個列印區域。

特徵識別

----與SolidWorks 完全集成的特徵識別軟體

FeatureWorks是第一個為CAD用戶設計的特徵識別軟體。與其它CAD系統共享三維模型，充分利用原有的設計數據，更快將向SolidWorks系統過渡，這就是特徵識別軟體FeatureWorks所帶來的好處。

FeatureWorks同SolidWorks 完全集成。當引入其它CAD軟體的三維模型時，FeatureWorks能夠重新生成新的模型，引進新的設計思路。FeatureWorks對靜態的轉換檔案進行智慧型化處理，獲取有用的信息，減少了重建模型所化的時間。

FeatureWorks最適合識別帶有長方形、圓錐形、圓柱形的零件和鈑金零件。

FeatureWorks提供了嶄新的靈活功能，包括在任何時間按任意順序互動式操作以及自動進行特徵識別。FeatureWorks 提供了在新的特徵樹內進行再識別和組合多個特徵的能力，新增功能還包含識別拔模特徵和筋特徵的能力。

重建模型費時費力

標準的數據轉換器使人們可以共享不同CAD系統的幾何信息，但是轉換的模型有時成功，有時不成功，通常需要人工重建模型。人們往往需要引入新的設計意圖，或增加轉換過程中丟失的信息。FeatureWorks軟體能讓你迅速而方便地在轉化的數據模型中添加新的設計意圖。

第一個為用戶設計的特徵識別軟體

FeatureWorks與SolidWorks完全集成，是第一個為用戶而設計的特徵識別軟體。FeatureWorks能對由標準數據轉換器轉換來的幾何模型進行特徵識別，為幾何模型添加信息，形成SolidWorks特徵管理員中的特徵。

方便地對孔、切除、圓角、倒角和拉伸的尺寸和位置進行修改

一旦特徵識別完成後，你可以用SolidWorks 的命令按需要對設計進行修改。例如你可以簡單地將識別後的孔直徑從3cm改成5cm。由FeatureWorks識別的特徵是完全可以編輯的、是全相關的和參數化的，而且你可隨時增加新的特徵。FeatureWorks給以前的設計數據賦予新的價值，使不同的CAD用戶之間更方便、更快地共享三維設計模型。

保持設計思想，提高產品質量

FeatureWorks不僅能夠靈活地對轉化數據進行修改，而且能保持或修改新的設計思想。例如一個孔原來是“盲孔”或“通孔”，轉換時它可能丟失就需要重新定義，因此轉換時需要保持原始的設計思想，以確保產品質量。

使用特徵識別，節省時間

FeatureWorks可以從標準轉換器轉換的幾何模型捕捉所有的數據，然後進行特徵識別。標準數據格式包括STEP，IGES，SAT(ACIS)，VDAFS和Parasolid。FeatureWorks最適合識別規則的機加工輪廓和鈑金特徵，其中包括：

★拉伸特徵，特徵的輪廓是由直線、圓或圓弧構成；

★圓柱或圓錐形狀的鏇轉特徵；

★所有孔特徵，包括簡單孔、螺紋孔和台階孔；

★筋和拔模特徵；

★等半徑圓角；

★其他諸如倒角或圓角的特徵。

自動和互動兩種方式

FeatureWorks 提供自動和互動兩種特徵識別方式。自動的方式不需要人工干預。一般情況下，如果不能自動識別特徵時，就有一個互動式的對話框彈出，通過簡單的互動，點取一個孔或凸台的一個面，你通過控制或指定設計意圖來實現特徵識別。模型指示器顯示特徵識別前後的輪廓變化。在互動識別方式和自動識別方式可以交替使用。

安裝簡單，易學易用，與SolidWorks完全集成

軟體設計

Solidworks旗艦產品SolidWorks、COSMOS的解決方案、技術、成功方案等，為SolidWorks的用戶、愛好者提供一個相互交流、相互學習、分享套用技巧的平台，Solidworks設計、驗證、仿真一體化專區。

競爭對手

主要競爭對手有：西門子公司的UG NX，PTC公司的PRO/E，AutoDesk公司的Inventor。

標準件庫

Solidworks自有標準件庫

Solidworks系統自帶的標準件庫，其包含螺栓，螺母，螺釘，螺柱，鍵，銷，墊圈，擋圈，密封圈，彈簧，型材，法蘭等常用零部件，模型數據可被直接調用。

數據資源庫

"LinkAblePARTcommunity 線上零部件數據資源庫:LinkAble PARTcommunity旨在為基於Pro/E環境的設計者提供完善而有效的零部件三維數據資源，用於本地產品的開發和配置。LinkAble PARTcommunity除包含完整的ISO / EN / DIN標準件模型數據資源外，更囊括數百家國內外廠商的零部件產品模型，涉及氣動、液壓、FA自動化、五金、管路、操作件、閥門、緊固件等多個門類，能夠滿足機電產品及裝備製造業企業的產品研發人員日常所需，且該線上模型庫為終身免費註冊和使用。LinkAble PARTcommunity提供Pro/E的原始格式模型下載接口外，還提供名為Part2CAD的集成接口，可將線上模型下載後直接打開於本地Pro/E界面。"

離線模型庫

名為PARTsolutions，是翎瑞鴻翔與德國卡迪納斯共同面向中國市場推出的Solidworks離線版零部件數據資源庫解決方案，其不僅可提供比PARTcommunity更為豐富的零部件數據資源，而且採取區域網路伺服器-客戶端安裝方式，大大提高了Solidworks終端對模型數據的搜尋和調用效率，此外，接口程式提供了二者的無縫嵌入式集成方案。此外，PARTsolutions可與Solidworks及其PLM環境實現緊密集成，實現企業內部物料信息與模型信息的對接，從而在源頭上避免和減少了一物多碼現象。同時為了因應製造業行業的需求，該模型庫提供企業自有數據資源的配置模組，可為企業本地伺服器提供兼容多CAD環境的企標件和特定供應商產品數據的配置任務。

後門問題

近日，有用戶反映國外知名的三維設計軟體Solidworks中存在嚴重後門，會將個人計算機上的信息泄露給他人。國家相關部門已通知各軍工企業停止使用該軟體，以防資料被竊取而可能導致的泄密事件。無獨有偶，工信部日前也下發了通知，要求加強工業控制系統信息安全管理。

針對該事件，Solidworks在其官方微博上發布聲明稱：“Solidworks合法授權軟體不存在在未經客戶許可下提供機密客戶數據的機制。”

但國內的一些軟體專家並不認可這種說法。國內一家軟體公司的工程師在接受坊間媒體採訪時認為，現在的大型軟體，例如Solidworks，可以在區域網路中將相關資源保存在被其編輯的所有檔案中，一些所謂的“非泄密檔案”可以通過隨身碟轉移到外網，而在外網用Solidworks再次打開時，“非泄密檔案”中的“數據”就會被傳到指定的某處。

Solidworks所引發的“泄密門”事件，也引起了業界人士對國內三維設計軟體和複雜設計軟體的思考。像Solidworks的母公司達索幾乎參與所有中國航空航天產品的設計

SolidWorks在官方微博上聲明已經明確表示，凡是通過正規渠道採購的正版SolidWorks軟體是不會包含後門問題的，而使用盜版SolidWorks軟體的，連軟體的正確性都無法給出答案，又怎么能夠避免後門問題。

版本發布

SolidWorks2015發布於2014-8-10
SolidWorks2014發布於2013-9-9
SolidWorks2013發布於2012-10-11[1]
SolidWorks2012發布於2011-10-06
SolidWorks2011發布於2011-04-27
SolidWorks2010發布於2010-10-23
SolidWorks2009發布於2009-10-25
SolidWorks2008發布於2007-09-16
SolidWorks2007發布於2006-07-30
SolidWorks2006發布於2005-09-20

外掛程式介紹

CircuitWorks

出現版本：2012

是否自帶：是

作用：打開來自ECAD或MCAD的檔案進行查看、導入solidworks中自動生成電路板模型等。

Solidworks製作裝水瓶子

Solidworks製作裝水的瓶子第一步：創建一個“瓶子”

Solidworks製作裝水的瓶子第三步：製作新“裝配體”檔案

⑴把“瓶”選擇“固定”

⑵把“水面”選擇“浮動”，“水面”在動畫中不顯示，因此也可以作為“封套”插入

SolidWorks軟體的許可證監控與調度

Lanmantech公司研發的licManager產品充分研究識別IBM LUM及其他主流授權機制並利用LMT核心計算模式在不影響軟體許可證本身授權機制的基礎上對許可證進行閒置識別、資源調度從而提高許可證的使用率。它的解決方案已被多家世界500強企業所採用。並且可以為企業節省30%左右的許可證費用。

SolidWorks

基本信息
