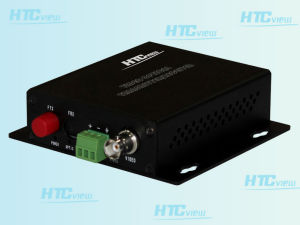

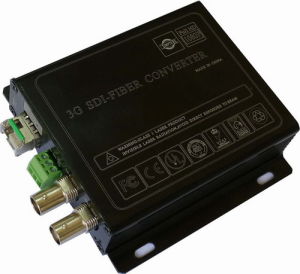

SDI光端機簡介
SDI光端機是用光纖來傳輸無壓縮數字視頻信號，使異地也能很清晰的看到視頻源一樣的高清數字視頻設備。SDI光端機是高清SDI監控系統的必要傳輸設備，如何辨別符合SMPTE標準的SDI光端機也困惑著眾多使用者，其實可以通過SDI病態碼測試來驗證。傳輸特性差的光端機在傳輸規格碼率信號的時候勉強可用，但是傳輸不規則碼率信號的時候問題立即體現，在1.5G速率下（720P或1080i套用）出現問題的機率低一些，在3G速率下（1080P套用）出現問題的機率高，主要表現為高清視頻傳輸過程中時而出現閃屏、黑屏、藍屏，不能保證畫面連續流暢播放，導致這些問題的原因主要有二：其一，採用的高清SDI光端機方案不成熟或者設計缺陷，這個原因占小部分；其二，成本因素，市面上大部分的SDI光端機採用普通SFP光模組，即用1.25G速率和2.5G速率的數字SFP光模組來代替SDI光端機專用VIDIOSFP光模組，這樣不可避免傳輸碼率不規則的時候出現大量誤碼。高清SDI光端機的套用領域有較高的畫面質量要求，自然不可容忍畫面不流暢，所以應採用高清SDI光端機專用VIDIOSFP光模組，才能保證高清圖像傳輸過程中無閃屏、黑屏藍屏等現象。
SDI光端機SDI光端機特點
用光纖來傳輸無壓縮數字視頻，使異地也能很清晰的看到視頻源一樣的高清數字視頻的設備。
SDI光端機之光纖的傳輸原理
光導纖維是由兩層折射率不同的玻璃組成。內層為光內芯，直徑在幾微米至幾十微米，外層的直徑0.1～0.2mm。一般內芯玻璃的折射率比外層玻璃大1%。根據光的折射和全反射原理,當光線射到內芯和外層界面的角度大於產生全反射的臨界角時，光線透不過界面，全部反射。這時光線在界面經過無數次的全反射，以鋸齒狀路線在內芯向前傳播，最後傳至纖維的另一端。這種光導纖維屬皮芯型結構。若內芯玻璃折射率是均勻的，在界面突然變化降低至外層玻璃的折射率，稱為階躍型結構。如內芯玻璃斷面折射率從中心向外變化到低折射率的外層玻璃，稱為梯度型結構。外層玻璃具有光絕緣性和防止內芯玻璃受污染。另一類光導纖維稱自聚焦型結構，它好似由許多微雙凸透鏡組合而成，迫使入射光線逐漸自動地向中心方向會聚，這類纖維中心的折射率最高，向四周連續均勻地減少，至邊緣為最低。
SDI光端機功能說明
發射機端加一個1分2的分光器，實現2光傳輸。
在接收端，將接收機B的“備份輸出OUT”接到接收機A的“備份INSDI”。
將將接收機A的“備份輸出OUT”接到接收機B的“備份INSDI”。
接收端，在“接收機A”或者“接收機B”的“主SDI輸出”兩個信號任選一個使用即可。這樣可以保證兩條光纖，任意斷掉一根，不影響信號的正常傳輸。
發射機端增加加一個分光器(1分多)，實現1路信號發射多路接收的光傳輸;
劃分後的傳輸距離，是根據發射端設備傳輸的距離，以及分配的路數決定的。
例如現場有多個媒體需要對同一個賽場進行現場轉播，可採用以上的方案。
SDI光端機套用場合
1、現場直播
2、數字演播室攝、錄、編、播、設備之間的連線
