--什麼高清SDI光端機
高清SDI光端機（外加1路反向485數據)簡介：如今的數字演播室都採用基於串列數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸的是不壓縮的數字分量視頻信號以及數字音頻信號。該3G-SDI光端機設計和生產是適合於電視行業的高可靠、高性能的串列數字光傳輸設備，滿足DVB回傳和製作，現場製作，DVB-ASI傳輸，新聞採集，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸等業務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等數位電視格式的信號，滿足工業級產品的要求。

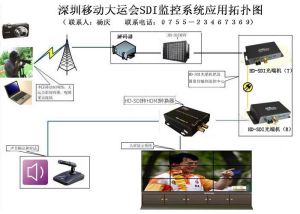

SDI光端機拓撲圖--特徵
■在單纖上傳1路雙向3G-SDI信號
■工作範圍從19.4Mb/s到2.97Gb/s
■用於SMPTE292M（1.485Gb/s）的時鐘恢復
■支持SMPTE305M(SDTi)、SMPTE310M(19.4Mb/s)、SMPTE344M(540Mb/s)、M2S和DVB-ASI(270Mb/s)標準
■120m自動電纜均衡，適用所有在2.97Gb/s或1.485Gb/s以下的速率（Belden1694A）
■LED狀態指示燈對關鍵的參數進行監視
■可選的網管系統
■支持熱插拔
■可提供獨立式、1U機架式和4U機架式安裝
--技術規格
串列電視：BNC輸入
電視信號標準：SMPTE424M，SMPTE292M,259M,297M,305M,310M,M2S,DVB-ASI,DVB-SSI和其它的Telecom/Datacom速率（19.4Mb/s-2.97Gb/s）
輸入數目：1路
反射損耗：>15DB
均衡：>100M@2970Mbps，Belden1694A電纜
>200m@1485Mbps，Belden1694A電纜
>350m@270Mbps，Belden1694A電纜
連線器：75ΩBNC
光輸出
輸出數量：1
線纜傳輸類型：單模單纖（多模可選）
工作波長：1310nm/1550nm
反射損失：>15dB
抖動：<0.2UI
連線器：LC/PC（SC/PC可選）
串列電視BNC輸出(EO/OE)與輸入同
輸出數量：接收端2路輸出
信號電平：800mV標稱
上升/下降時間：200ps標稱
過沖：<10%振幅
反射損耗：>15dB
抖動：<0.2UI
連線器：75ΩBNC
電氣指標
工作溫度：-25℃～＋70℃
電壓1A@12VDC
功率12W
EMI/RFI符合FCCPart15ClassA，EUEMC指標
平均無故障工作時間﹥100000小時
