1080P高清定義
高清英文簡寫HD(HighDefinition)，對應標清是SD(StandardDefinition)根據美國電影電視工程師協會(SMPTE)、國際電聯(ITU)和我國國家廣電的相關定義，真正的高清視頻格式目前主要有三種：720P(1280×720解析度，16∶9寬屏顯示，逐行掃描/60Hz)、1080i(1920×1080解析度，16∶9寬屏顯示，隔行掃描/60Hz)、1080P(1920×1080解析度，16∶9寬屏顯示，逐行掃描/60Hz)。

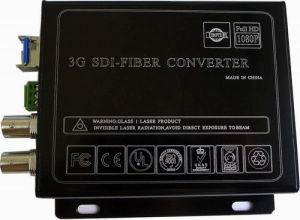

1080P-SDI光端機簡述
SD/HD/3G-SDI光端機產品最早為廣電行業客戶開發使用，套用於電視台演播廳，大運會直播現場，後來延伸至1080P高清監控領域，可帶反向控制數據；速率是1.485G（也稱1.5G，對應SMPTE-292M標準，支持720P）和2.97G（也稱3G，對應SMPTE-424M標準，支持FULLHD全高清1080P）。
1080P-SDI光端機市面上絕大部分產品不能通過SDI病態碼測試，體現在：傳輸規格碼率信號的時候勉強可用，但是傳輸不規則碼率信號的時候問題立即出現，在1.5G速率下（720P或1080i套用）出現問題的機率低一些，在3G速率下（1080P套用）出現問題的機率高，主要表現為高清視頻傳輸過程中時而出現閃屏、黑屏、藍屏，不能保證畫面連續流暢播放，導致這些問題的原因主要有二：其一，採用的高清SDI光端機方案不成熟或者設計缺陷，這個原因占小部分；其二，成本因素，市面上大部分的SDI光端機採用普通SFP光模組，即用1.25G速率和2.5G速率的數字SFP光模組來代替SDI光端機專用VIDIOSFP光模組（也稱SDI光模組），這樣不可避免傳輸碼率不規則的時候出現大量誤碼。高清SDI光端機的套用領域有較高的畫面質量要求，自然不可容忍畫面不流暢，所以應採用必揚光電高清SDI光端機專用VIDIOSFP光模組（也稱SDI光模組），才能保證高清圖像傳輸過程中無閃屏、黑屏藍屏等現象。
1080P-SDI光端機產品特色
通過pathological（極度惡劣環境）測試
SD,HD,3G輸入自動檢測，支持270Mbit/s-1.48Gbit/s-3Gbit/s速率；支持新的1080P3GbpsHD-SDI格式
支持SMPTE-424M3GbpsHD-SDI、SMPTE-292MHD-SDI、SMPTE-259MSDI串列數字視頻信號及DVB-ASI信號
通過多模或單模光纖進行可靠的傳輸，單模光纖10KM以上，最遠可達80KM
光口使用SFP光纖模組不需斷電即可更換，可根據實際傳輸距離靈活選用
光纖模組面板接口提供數字HD-SDI視頻（BNC接口）和LC光纖接口
一路HD-SDI高清數字視頻及音頻信號的光纖傳輸
1080P-SDI光端機規格
SDI輸入輸出
信號格式SMPTE424M,SMPTE292M,SMPTE259M,DVB-ASI
數據速率270Mbit/s-1.48Gbit/s-3Gbit/s
電纜均衡
AutomaticcableEQ(Belden1694Acable)
250m@270Mbit/s,[email protected]/s,80m@3Gbit/s
SDI接口 BNC75Ohm
光纖接口
LC/PC（高清SDI光端機專用VIDIOSFP光模組）
發射機輸入通道數1
發射機環輸出通道數1
發射機輸出光波長
標配1310nm（可選1550nm、符合CWDM傳輸波長）
發射機輸出光功率-9~-3dBm（可選0±3dBm）
接收機輸出通道數2
接收機光靈敏度-18dBm～0dBm
RS485數據格式
數據速率0~200Kbps
誤碼率<10-9
信道物理接口 標準鳳凰接線端子
一般指標
供電電源DC5V
功耗
發射機:1.8W接收機:1.5W
工作溫度-20°Cto70°C
存儲溫度-40°Cto85°C
工作濕度
0~95%(無冷凝)
外殼材質 鋁合金
HD-SDI發展
SDI(SerialDigitalInput,串列數字接口)是ITU-RBT.656以及SMPTE(電影與電視工程師協會)提出的串列鏈路標準，通過75歐姆同軸電纜來傳輸未壓縮的數字視頻，SDI接口的數字高清在廣播視頻領域已經成熟套用，為高清視頻傳輸和套用提供了一條可靠有效的道路。
SDI接口現今已經有SMPTE259M(SD-SDI,數據率270Mbps)、SMPTE292M(HD-SDI,數據率1.485Gbps)、SMPTE424M(3G-SDI,數據率達到2.97Gbps)等多個標準。採用SDI接口的系統中，沒有引入壓縮以及解壓縮的過程，傳輸過程中也不需要考慮圖像時間冗餘度，因此，無需進行視頻幀的緩衝，視頻可以實時傳送。攝像機感測器的信號能夠經過SDI接口，無任何損失地直接到達顯示單元。與網路數字高清比較起來，基於SDI接口的高清視頻系統主要具備以下幾個優點：
高清圖像無延遲實時傳輸——在傳輸過程中沒有產生壓縮與封包化的動作，無需編碼和解碼，使得系統圖像不會產生延遲問題，可與模擬系統的實時性媲美，在要求實時監控的場合具有網路高清系統無法企及的優勢;
高清圖像無損不失真——以未經壓縮的數字圖像在同軸電纜上或者光纖上傳輸，不失真。所提供的未壓縮高清圖像是智慧型監控所需的最佳圖像來源。另外，SDI接口即使外延也不會帶來網路外延問題，中心繫統與前端系統是完全隔離的，不可能經過SDI接口產生網路入侵，安全性較網路系統要高。此外，由於視頻是實時傳送，不會出現網路系統中的視頻中斷或者延遲，避免帶來錯誤的信息;
系統升級方便——類似於傳統模擬CCTV系統，在允許的距離內，更換攝像機和後端設備可以使用已有的同軸電纜、光纖線路，直接從模擬升級到FullHD的解析度。比起轉換到IP網路監控，經銷商/工程商不需再做額外的升級和學習複雜的網路知識。基於SDI傳輸系統，還能嵌入音頻信息，並可支持數據傳輸，現場使用方便。
