一、SAP型中開泵概述
SAP型中開泵產品為單級、雙吸水平中開式離心泵,適應 於工廠、城市、礦山、電站、農田、水利工程等領域。用於輸送不含固體顆粒的清水或物理、化學性質類似於水的其它液體,被輸送的介質溫度為0℃~80℃,允許最大進口壓力0.6MPa。

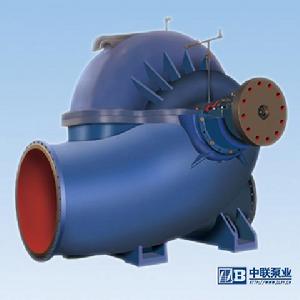

![SAP型中開泵示意圖](/img/2/9e5/nBnauM3X3cjMwcTNzMjN1MDN0MTM5cjN1UTMwADMwAjMxAzLzYzL0AzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
SAP型中開泵示意圖
二、SAP型中開泵參數範圍
流量Q 72~20000m/h
揚程H 6.8~186m
三、SAP型中開泵型號意義
300SAP—90
300-吸入口徑為250mm
SAP-單級雙吸水平中開式離心泵
90-揚程
四、SAP型中開泵結構說明
本型泵的吸入口與吐出口均在水泵軸心線下方與軸線垂直呈水平方向泵殼中開檢修時無需拆卸進出水管路及電動機或其它原動機從聯軸器向泵的方向看去水,泵為順時針方向旋轉根據用戶需要也可改為逆時針旋轉但訂貨時應特殊提出。
本型泵的主要零件有泵體泵蓋葉輪軸雙吸密封環軸套軸承等除軸的材料為優質碳鋼外其餘主要零件為鑄鐵製成上述零件也可根據顧客要求製作特殊材質的雙吸中開泵。
泵體與泵蓋構成葉輪的工作室在進出水法蘭上制有安裝真空表和壓力表的管螺紋孔進出水法蘭的下部制有放水的管螺紋孔。
經過靜平衡校驗的葉輪用軸套和兩側的軸套螺母固定在軸上其軸向位置可以通過軸套螺母進行調整葉輪的軸向力利用其葉片的對稱布置兩面進水達到平衡可能還有一些剩餘的軸向力則由軸端的軸承承受。
泵軸由兩個軸承支承軸承裝在軸承體內安裝在泵體兩端用黃油潤滑。
雙吸密封環用以減小水泵壓水室的水漏回吸水室。
水泵通過彈性聯軸器與電動機直接傳動,如果必須採用橡膠帶傳動時應另設支架軸封為軟填料密封或機械密封,對於軟填料密封為了冷卻潤滑密封腔和防止空氣進入泵內在填料之間裝有水封環水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽流入填料腔起水封作用或通過外接冷卻水管冷卻。

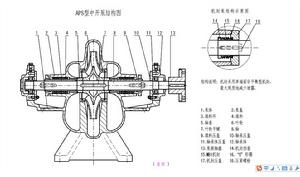

SAP型中開泵結構圖
![SAP型中開泵](/img/4/8b9/nBnauM3X3EDOyUjNzMjN1MDN0MTM5cjN1UTMwADMwAjMxAzLzYzLyEzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
SAP型中開泵
五、SAP型中開泵的裝配與拆卸
1、 裝配轉子部件:對於填料泵,依次裝葉輪、軸套、軸套螺母、填料環、填料
填料壓蓋、擋水圈、軸承部件、並套上雙吸密封環,然後裝上聯軸器。對於機封泵,依次裝葉輪、軸套、機封擋套、機封動環、靜環,機封壓蓋,軸承部件,並套上雙吸密封環,然後裝上聯軸器。
2 、分別檢查轉子部件上葉輪的密封部件外圓及軸套外圓的徑向跳動,不超過下表規定(毫米)
