SAP型單級雙吸中開泵

概述

SAP型系單級、雙吸水平中開式離心泵，適應於工廠、城市、礦山、電站、農田、水利工程等領域。SAP型單級雙吸中開泵用於輸送不含固體顆粒的清水或物理、化學性質類似於水的其它液體，被輸送的介質溫度為0℃～80℃，允許最大進口壓力0.6MPa。

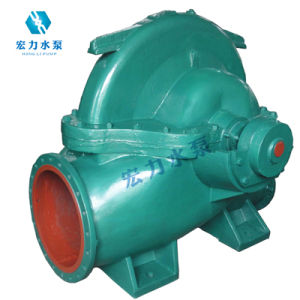

SAP型單級雙吸中開泵

參數範圍[1]

流量Q72~20000m3/h
揚程H6.8~186m

型號說明

300SAP—90
300－吸入口徑為300mm
SAP－單級雙吸水平中開式離心泵
90－揚程

結構型式

泵為臥式安裝，泵殼於軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。除48SAP－30型泵為滑動軸承，其它型號泵軸承均採用滾動軸承，軸承端蓋密封採用骨架油封。SAP型單級雙吸中開泵軸封採用軟填料密封和機械密封。

旋轉方向

從電機端向SAP型單級雙吸中開泵泵看，為逆時針方向旋轉，即吸入口在左，吐出口在右。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。

主要零件材質

SAP型單級雙吸中開泵泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼和黃銅製造，但須在訂貨契約上註明。

成套範圍

成套供應SAP型單級雙吸中開泵泵，電機、聯軸器。
