概述
SA型系單級雙吸水平中開式離心泵,適應於工廠、城市、礦山、電站、農田、水利工程等領域。用於輸送不含固體顆粒的清水或物理、化學性質類似於水的其它液體,被輸送的介質溫度為0℃~80℃,允許最大進口壓力0.6MPa。
參數範圍
流量:Q72~10800m3/h
揚程:H11~140m
型號說明
例:200SA-42

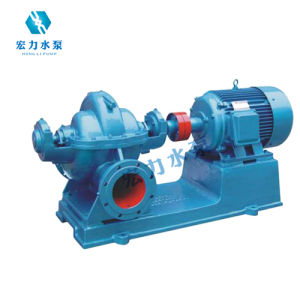

![SA型中開泵](/img/e/b52/nBnauM3XxEzN1IzM1ATNxQDN4MTM3UzM3QjMyQTNwAzMxAzLwUzL0MzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
200-吸入口徑200mm
SA-單級雙吸水平中開式離心泵
42-設計點揚程
結構型式
泵為臥式安裝,泵殼於軸心線水平分開,上部為泵蓋,下部為泵體,吸入口和吐出口均在泵軸線下方的泵體上,其中心線與軸線垂直,檢修時不需拆卸進水和出水管路,即可揭開泵蓋,取出轉子部件。軸封為用軟填料密封或機械密封。
旋轉方向
從電機端向泵看,SA型泵為逆時針方向旋轉,即吸入口在左,吐出口在右。xxxS-xx型泵為順時針方向旋轉,即吸入口在右,吐出口在左。也可根據用戶要求將驅動端移到泵的另一端,此時,轉向和吸入、吐出口方向均與上述相反。
主要零件材質
泵的過流部件材質均為鑄鐵,如用戶需要,葉輪也可用鑄鋼或黃銅製造,但須在訂貨契約上註明。
成套範圍
成套供應泵,電機、聯軸器。泵吸入口≤200mm配公用底座,其餘不配底座。
