S型系列單級雙吸中開式離心泵

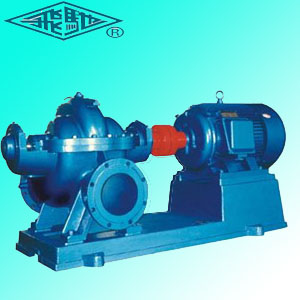

S型系列單級雙吸中開式離心泵，是更新換代的節能新產品，該型泵性能先進，運行平穩，安全可靠。

一、產品概述

S(SM、SF、SL)型單級雙吸中開泵是更新換代的節能新產品，該型泵性能先進，運行平穩，安全可靠。該型泵採用國家標準規範設計，泵的系列化、標準化、通用化程度高，同時，在設計中採用了新材質、新結構，可用於多種介質的輸送.

S型系列單級雙吸中開式離心泵S型系列單級雙吸中開式離心泵

二、適用範圍

S型雙吸中開泵供輸送清水或物理、化學性質類似於水的其它液體。
SM型雙吸中開泵用於多泥砂介質的輸送。
SF型雙吸中開泵泵用於各類腐蝕介質的輸送。
SY型雙吸中開泵用於各類油品的輸送。
S(SM、SF、SL、SY)系列雙吸中開泵適用於工廠、礦山、城市、電站的給排水，農田排灌和各種水利工程。被輸送介質溫度為一20℃～180℃。

三、S型系列結構

飛馳S(SM、SF、SY)型單級雙吸中開泵為臥式安裝，吸入口和吐出口均在泵軸中心線下方，與泵軸線垂直，檢修時不需拆卸進、出水管路，拿開泵蓋即可取出轉子部件，泵主要由泵體、泵蓋、葉輪、密封環、軸套、軸承等零部件組成，泵體與泵蓋構成葉輪工作室，葉輪軸向力通過葉片對稱布置平衡。
軸　承：泵兩端為滾動軸承支撐轉子部件，用油脂潤滑，入口直徑太於700mm採用稀油潤滑。
飛馳S、SH型單級雙吸中開泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如根據用戶特殊訂貨需要也可改為順吋針旋轉。

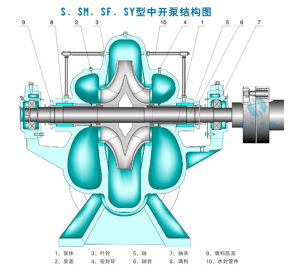

S型中開泵結構圖S型中開泵宏力泵業結構圖

飛馳S、SH型單級雙吸中開泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其餘多為鑄鐵製成。
泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。
葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩餘軸向力則同軸端的軸承承受。
泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。
水泵通過聯軸器由電動機直接傳動。

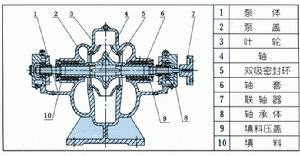

軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。S型單級雙吸中開式離心泵結構圖
S型系列單級雙吸中開式離心泵S型系列單級雙吸中開式離心泵

四、型號說明

例： 500S(SM、SF、SL、SY)35A
500---泵入口直徑(mm)
S——單級雙吸離心清水泵
SM--耐磨型單級雙吸離心泵
SF--耐腐蝕型單級雙吸離心泵 ．
SY——輸油型單級雙吸離心泵
SL--立式單級雙吸離心泵
35——設計點揚程(m)
A--葉輪第一次切割

性能參數
型號 流量 揚程 轉速 軸功率 配帶電動機 效率 必需汽蝕餘量 葉輪名義直徑 泵口徑 泵重
Q H n Pa 功率 型號 η 進口 出口
m/h m r/min kW kW % m mm mm mm
150S78 126
160
198		 84
78
70		 2980 40
45.3
51		 55 Y250M-2 72
75
74		 5.9 245 150 100 150
150S78A 112
144
180		 67
62
55		 2980 29.6
33.3
36.9		 45 Y225M-2 68
72
70		 5.9 220 150 100 150
150S78B 112
144
170		 42
40
37		 2980 20.5
22.4
25.2		 37 Y225L2-2 68
70
68		 5.9 190 150 100 150
200S42 216
280
342		 48
42
35		 2980 34.9
37.7
40.2		 55 Y250M-2 81
85
81		 5.4 204 200 150 200
200S42A 198
270
310		 43
36
31		 2980 30.5
33.1
34.4		 37 Y200L2-2 76
80
76		 5.4 193 200 150 200
200S63 216
280
351		 69
63
50		 2980 55.1
59.3
67.8		 75 Y280S-2 73.7
81
70.5		 5.4 235 200 150 230
200S63A 180
270
324		 54.5
46
37.5		 2980 38.2
42.8
47.3		 55 Y250M-2 70
79
70		 5.4 215 200 150 230
200S63B 173
239
288		 48
44
36		 2980 32.2
36.6
38.2		 45 Y225M-2 70
78
74		 5.4 200 200 150 230
200S95 216
280
336		 99
95
87		 2980 78.6
90.8
101.1		 110 Y315S-2 74
80
79		 4
4.7
6.6		 272 200 125 300
200S95A 210
262
314		 87
83
74		 2980 68.1
76.9
83.3		 110 Y315S-2 73
77
76		 4
4.5
5.7		 255 200 125 300
200S95B 196
247
300		 76
73
63		 2980 57
64.6
71.4		 75 Y280S-2 72
76
72		 4
4.2
5.4		 245 200 125 300
250S14 300
485
580		 17.5
14
12		 1480 19.3
22.6
23.3		 30 Y200L-4 72.5
85.6
82.7		 2
3.39
4.18		 245 250 200 520
250S14A 320
430
504		 13.7
11
8.6		 1480 15.3
15.7
15.73		 22 Y180L-4 78
82
75		 3.2 226 250 200 520
250S24 360
485
576		 27
24
19		 1480 33.1
36.9
36.3		 45 Y225M-4 80
86
82		 3.5 285 250 200 580
250S24A 342
414
482		 22.2
20.3
17.4		 1480 25.8
27.6
28.6		 37 Y225S-4 80
83
80		 3.5 265 250 200 580
250S39 360
485
612		 42.5
39
32.5		 1480 54.8
62.1
68.6		 75 Y280S-4 76
83
79		 3.2 367 250 200 620
250S39A 324
468
576		 35.5
30.5
25		 1480 42.3
49.2
50.9		 55 Y250M-4 74
79
77		 3.2 338 250 200 620
250S65 360
485
582		 71
65
60		 1480 92.9
108.7
126.9		 132 Y315M-4 75
79
75		 3 450 250 200 831
250S65A 338
462
535		 60
53
49		 1480 73.6
84.4
95.2		 110 Y315S-4 74
77
75		 3 410 250 200 831
300S12 612
790
900		 13.6
11.25
9.4		 1480 30.2
31.1
33.1		 37 Y225S-4 78
83
80		 5.8 251 300 300 720
