中開泵的結構
單級雙吸中開泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向鏇轉。如根據用戶特殊訂貨需要也可改為順吋針鏇轉。單級雙吸中開泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其餘多為鑄鐵製成。泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩餘軸向力則同軸端的軸承承受。

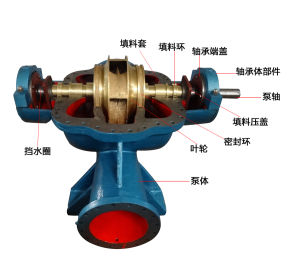

中開泵中開泵結構圖
泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。水泵通過聯軸器由電動機直接傳動。軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。立申單級雙吸中開離心泵結構圖
中開泵選型步驟
1、列出中開泵基本數據：包括：介質的特性，介質中所含因體的顆粒直徑、含量多少、介質溫度、所需要的流量壓力管道系統數據二、確定流量揚程 1、流量的確定
a、如果生產工藝中已給出最小、正常、最大流量，應按最大流量考慮。
b、如果生產工藝中只給出正常流量，應考慮留有一定的餘量。對於ns>100的大流量低其不意揚程泵，流量餘量取5%，對ns<50的小流量高揚和泵，流量餘量取10%，50≤ns≤100的泵，流量餘量也取5%，對質量低劣和運行條件惡劣的泵，流量餘量應取10%。
中開泵的選用原則
中聯中開泵是一種面大量廣的通用型機械設備，它廣泛地套用於石油、化工、電力冶金、礦山、選船、輕工、農業、民用和國防各部門，在國民經濟中占有重要的地位。所謂合理選用中開泵，就是要綜合考慮泵機組和泵站的投資和運行費用等綜合性的技術經濟指標，使之符合經濟、安全、適用的原則。具體來說，有以下幾個方面：
1、必須滿足使用流量和揚程的要求，即要求泵的運行工次點（裝置特性曲線與泵的性能曲線的交點）經常保持在高效區間運行，這樣既省動力又不易損壞機件。
2、所選擇的泵既要體積小、重量輕、造價便宜，又要具有良好的特性和較高的效率。
中開泵3、具有良好的抗汽蝕性能，運行平穩、壽命長。
中開泵的安裝
1、起動與停止： 起動前，轉動泵的轉子，應該輕滑均勻。2、關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水.無空氣窩存。
3、 如果泵上裝有真空表或壓力表.要關閉其與泵相連線的鏇基再起動電動機.待轉速正常後再打開；然後逐漸打開出水閘閥，如流置過大，可以適當地關小閘閥進行調節；反之流量過小時.將閘閥開大。
4、 均勻地擰緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的溫升。
5、 當停止水泵運轉時.要先關閉真空表及壓力表的鏇塞和出水管路上的閘閥.然後關閉電動機的電源.如所處環境的溫度較低時，則應將泵體下部的四方螺塞打開.去掉?水.以免凍裂。
6、長期停止使用時.應拆開水泵將另件上的水擦乾.在加工表面塗上防鏽油保管好。
2、運轉：①水泵軸承最高溫度不應超過75°C。②潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3〜1/2為宜。③填料磨損吋可適當壓緊填料壓蓋.若磨損過多應加以更換。④定期柁査眹軸器部件.注意電機軸承溫升。⑤運轉過程中.如發現矂聲或其他不正常的聲音時，應立即停車.檢査其原因.加以消除。⑥不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速後流量.揚程.軸功率分別為Q1、H1和N1.其相互關係.可用下列公式迸行換算：
Q1=（n1/n）QH1=(n1/n)²HN1=(n1/n)³N。
