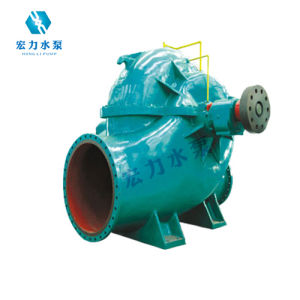

SM型臥式中開泵

概述

SM型泵為單級、雙吸水平中開式離心清水泵，適應於工業和城市給排水泵，可作為工廠、城市、電站、水利工程等排水或給水用泵，亦可用於農田灌溉。“S”系列型泵是高效節能產品，具有結構簡單，性能優良的特點。供輸送不含固體顆粒的清水或物理、化學性質類似於水的其它液體，被輸送的介質溫度為0℃～80℃，允許進口壓力0.6MPa。

參數範圍

流量 Q88~1400m3/h
揚程 H12~100m

型號說明

例：6×14SM

SM型臥式中開泵

6－吐出口徑（英寸）
14－圓整的最大葉輪外徑（英寸）
S－單級雙吸水平中開式離心泵

D－最大葉輪外徑檔次代號（有A、B、C、D、E、F共六檔）

結構型式

SM系列型泵為臥式安裝，吸入口和吐出口均在泵軸中心線下方，泵體水平中開，檢修時不需拆卸進水和出水管路。軸封為軟填料密封；亦可改為機械密封。

旋轉方向

從電機端向泵看，SM系列型泵逆時針方向旋轉，此時吸入口在左，吐出口在右，泵順時針方向旋轉，此時吸入口在右，吐出口在左。

主要零件材質

泵的過流部件材質均為鑄鐵。

成套範圍

成套供應泵，電動機、底板、聯軸器、進出口短管等。
