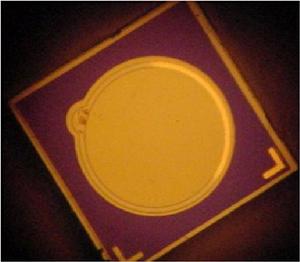

Pd[光電二極體]

光電二極體（Photo-Diode）是由一個PN結組成的半導體器件，具有單方嚮導電特性。光電二極體是在反向電壓作用之下工作的，在一般照度的光線照射下，所產生的電流叫光電流。如果在外電路上接上負載，負載上就獲得了電信號，而且這個電信號隨著光的變化而相應變化。

Pd[光電二極體]

PD(光電二極體<photo diode>)實現光電轉換

接收晶片性能參數定義

Pd[光電二極體]

電性能是評價光通信器件質量的重要指標。對於光接收組件來說，主要有以下性能參數：工作電流、暗電流、擊穿電壓、回響度、頻寬、靈敏度、飽和光功率及光回損。

工作電流：指組件處於規定工作電壓和工作溫度範圍內時流過跨阻放大器（TIA）的電流。

接收組件性能參數定義

Pd[光電二極體]

暗電流：指在規定反向電壓時，在無入射光情況下組件內部產生的電流。

回響度：指在規定反向電壓時，組件輸出電流與輸入光功率的比值。頻寬：一般指－3dB頻寬。定義為使輸出信號電平惡化3dB的頻率範圍。

靈敏度：指在規定的波長和數據速率下，當誤碼率為某一數值（如BER=10-10或BER=10-12）時的最小可接收的光功率。

飽和光功率：指在規定的波長和數據速率下，當誤碼率為某一數值（如BER=10-10或BER=10-12）時的最大可接收的光功率。

Pd[光電二極體]

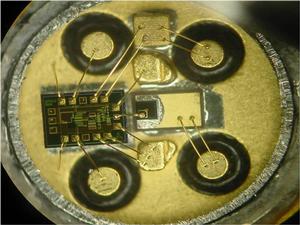

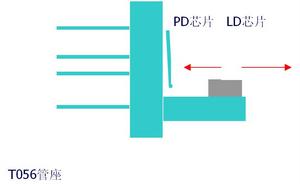

在模組使用過程中，通過設定在LD後出光面的PD監視LD的光輸出功率， PD的輸出被反饋給驅動電路,當光輸出功率下降時，驅動電流增加，反之亦然，始終保持光輸出功率為一恆定值。
