簡介

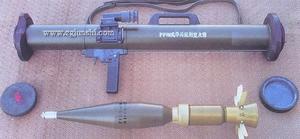

PF89式80毫米單兵火箭筒系列PF89系列單兵火箭筒是一種一次性使用的攜帶型反坦克火箭發射系統，該系統最早是從1984年開始研製，於1989年設計定型，1993年生產定型，並開始批量裝備部隊。第一個型號被定型為“PF89式單兵反坦克火箭”，代號“PF89-80-1”，被俗稱為“80單兵”。這種武器不占編制，作為附加裝備配給步兵，以加強步兵的反坦克火力密度及對坦克的作戰能力。在PF89反坦克火箭研製成功後不久，又在此基礎上研製成功多用途火箭彈，成為一個新型號，被稱為“PF89A式80mm單兵多用途火箭”。最近又研製成提高破甲深度的“PF89式單兵火箭1型破甲彈”。
PF89系統大量採用了非金屬材料和一次性成形工藝，在發射筒中80%的零件為塑膠件，如發射筒筒體用玻璃布卷製成形，筒上外部零件如擊發機、前後蓋、前後護圈、提把和瞄準鏡等均用ABS等塑膠注塑、模壓成形，一部分金屬件採用壓鑄、衝壓加工。火箭彈的戰鬥部全部為衝壓和壓製件。發動機的連線螺、燃燒室、帶尾翼座的噴管均為鋁合金熱擠壓成形。全系統的機加件只有很少一部分。由於大量採用非金屬材料和一次性成形工藝，省工省料、質輕、價廉，提高武器系統性能和降低造價。
為節約訓練經費，PF89設計了一種外形、質量、長度、機構動作、操作要領與實筒完全相同的多次使用的模擬訓練器材。模擬訓練器包括發射筒和小口徑火箭彈。發射筒由外筒和設定在筒內供發射小火箭彈的發射管組成。模擬發射筒外形與功能和實筒相同，多次使用。小火箭彈一次性使用，外彈道參數與實彈相似，其成本不到實彈的1/10。射擊時有聲、光焰效應，仿真模擬效果好。所以用模擬訓練器可以達到掌握PF89式單兵火箭使用的目的。該訓練器材在1990年代中期已經定型並裝備部隊。
結構
PF89火箭彈的彈徑為80mm。最早的反坦克型火箭主要用於對付輕型坦克、裝甲車輛和輕型防禦目標，對法線角65°、180mm的均質裝甲板射擊時，穿透率不低於90%，可對付不帶反應裝甲的T-72坦克。火箭彈的空心裝藥戰鬥部採用了雙錐變壁厚的藥型罩，與單錐罩相比，增加了罩的母線長度和戰鬥部的有效藥量，提高了金屬射流速度（約提高13%）、速度梯度和射流長度，使破甲深度提高30%左右，戰鬥部的的靜破甲深度達到630mm（用8701炸藥），穿透深度為裝藥直徑的8倍以上。PF89火箭彈戰鬥部的結構和裝藥技術已經移植到40-Ⅲ型彈上，成為69式40火箭筒的一個新彈種。火箭彈上配用的電-6B（DRD06B）引信同時具有壓電和慣性兩套發火機構，有保險和延時合一的鐘表自毀機構，因此對硬、軟目標都有效；也有兩套保險機構以提高勤務處理時的安全性。
火箭發動機的裝藥採用了配合項目而研製的改銨銅-1推進劑，燃速為56mm/s。由於燃速高，使火箭彈主動段被限制在0.9m長的筒內工作，即發射藥在火箭彈離開炮口前已經燃燒完畢，因此炮口基本無火焰，也減少了因推力偏心和彈道風的影響，使火箭彈有較高的散布密集度。
由於電發火技術在低溫或潮濕條件下可靠性低，因此在PF89中設計了一種以塑膠導爆管為能量傳輸元件的非電點火系統。它由擊發機、火帽、導爆管、點火具和連線元件組成。擊發機中有擊針彈簧組件，當火帽被擊發後，激發導爆管，衝擊波沿著導爆管內以一定的速度穩定傳播，在消爆塞中將衝擊波轉化為點火衝量，點燃引燃藥，進而引燃點火具中的點火藥，然後點燃引燃藥，完成點火功能。
PF89的發射筒上配用了簡易的表尺內裝定測瞄合一的一次性使用的全塑光學瞄準鏡。瞄準鏡的結構件及光學件均採用ABS塑膠和光學塑膠，重量只有0.15kg，而且注塑成形，生產工藝簡單、價格低廉。在鏡內分劃板上有表尺分劃、測距分劃、對橫向運動目標提前量的方向修證分劃和測速尺全塑鏡。瞄準鏡的放大倍率為2.5倍，視場12°，表尺最大射程400m。
研製單位在1991~1993年間研製了發射多用途彈的PF89A。PF89A的火箭彈戰鬥部與PF89並不相同，PF89A的用途是毀壞各種堅固的防禦工事和殺傷人員，也能對付輕型裝甲目標，並有縱火能力。因此PF89A的戰鬥部兼具破甲、殺傷和縱火的功能。戰鬥部結構如下圖所示，當擊中目標時，大錐角藥形罩首先爆炸，形成高速的爆炸成型彈丸，擊穿目標的裝甲或其他防護後，隨進環通過穿孔進入到裝甲車或工事內部，然後爆炸，破片套產生破片對內部的人員進行殺傷，而燃燒環則對易燃物和可燃物品進行縱火。由於火箭彈的重量有所增加，因此火箭發動機的推進劑也更換為能量更大的。而瞄準鏡也採用了不同的分劃，表尺射程可達到1000m。
數據
彈徑80mm80mm
火箭彈重1.85kg2.35kg
發射筒重1.85kg1.85kg
武器全重3.7kg4.2kg
勤務狀態長900mm
戰鬥狀態長880mm880mm
直射距離200m（彈道高2m）180m
表尺射程400m1000m
破甲威力180mm/65°20mm/60°
由於PF89隻有單級戰鬥部，而PF89A的戰鬥部只能對付輕型裝甲目標，因此為對付披掛反應式裝甲的坦克和裝甲車輛，在1994~1998年研製成新的“PF89式80mm單兵火箭1型破甲彈”。1型破甲彈最大特點是採用兩級串聯戰鬥部，一級戰鬥部先誘爆反應裝甲，然後二級戰鬥部起爆，金屬射流擊穿目標主裝甲。火箭彈重量增加到接近2.5kg，因此武器全重近4.7kg，初速為140m/s。現在該彈正式定型為PF89B。
