PET離型膜

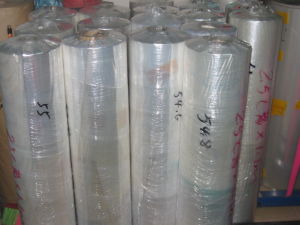

PET離型膜PET離型膜概念介紹
PET離型膜就是以PET薄膜為基材，並在PET薄膜的表面塗上一層矽油，使PET薄膜的表面滑起來，以降低PET薄膜表面的張力。達到離型的效果。
PET離型膜是熱轉印常用到的一種材料，底材是PET，經過塗布矽油而成所以也叫矽油膜。常規厚度從25um至150um。有冷熱撕和光啞面之分，經過防靜電和防劃傷處理，產品具有很好的吸附性和貼合性。
PET離型膜現已被廣泛應包裝、印刷、絲印、移印、銘板、薄膜開關、柔性線路、絕緣製品、線路板、雷射防偽、貼合、電子、密封材料用膜、反光材料、防水材料、醫藥（膏藥用紙）、衛生用紙、膠粘製品、模切沖型加工等行業領域。
PET離型膜的分類及用途
PET高光亮膜
PET高光亮膜除具有普通聚酯薄膜優良的物理機械性能外，還具有極好的光學性能，如透明度好、霧度低，光澤度高。它主要用於高檔真空鍍鋁產品，該薄膜鍍鋁後呈鏡面，具有很好的包裝裝飾效果；它也可用於鐳射雷射防偽基膜等。高光亮BOPET薄膜市場容量大，附加值高，經濟效益明顯。
PET轉移膜
轉移膜又稱熱轉印膜，這種轉移膜的特點是拉伸強度高，熱穩定性好、熱收縮率低，表面平整光潔、剝離性好，可多次反覆使用。
它主要用做真空鍍鋁的載體，就是將PET膜置於真空鍍鋁機鍍鋁後，塗膠與紙複合，然後將PET膜剝離，鋁分子層通過膠粘作用便轉移到紙板表面上，形成所謂的鍍鋁卡紙。鍍鋁卡紙的生產流程是：PET基膜→離型層→色層→鍍鋁層→塗膠層→轉移到卡紙。
真空鍍鋁卡紙是一種具有金屬光澤卡紙，是近幾年來發展起來的一種高級新穎包裝材料。這種鍍鋁卡紙色澤光亮、金屬感強、印品亮麗高雅，可以代替印刷品的大面積的燙金，為商品的美化起到了錦上添花的作用。由於它採用真空鍍鋁的方法，在卡紙表面僅覆蓋一層0.25um~0.3um薄薄而又緊密光亮的鋁層，僅是裱鋁卡紙鋁箔層的五百分之一，這樣它既有高貴美觀的金屬質感，又具有可降解、可回收的環保屬性，是一種綠色包裝材料。
PET反光膜
PET反光膜的特點是薄膜具有優良的光學性能，表面平整、光潔，熱穩定性好，收縮率小、耐光老化。
交通設施中所用反光材料有透鏡型定向反光膜和平頂型反光膜兩種，它們都是使用鍍鋁的PET薄膜做反光層，在其上塗有壓敏膠後將折射率為1.9的若干玻璃微珠粘附在PET鍍鋁膜上，然後再噴一層縮丁醛表面保護層即成。
PET反光膜套用於有反光要求的廣告牌、交通反游標志(反光路標、反光隔離帶、反光車號牌)、反光警服、工業安全標誌等。
化學塗布膜
為了提高PET薄膜的表面性能，以改善印刷的適應性和真空鍍鋁層的結合力，通常採用電暈處理的方法來提高薄膜的表面張力。但是，電暈法存在時效性等問題，特別是在高溫、高濕的環境裡，電暈處理後的薄膜張力很容易衰減。然而化學塗布法則不存在這樣的問題，故受到印刷業和鍍鋁業的青睞。
目前國內已開發出PET化學塗布系列產品：如用水溶性聚合物塗布，可提高PET薄膜的表面張力；用丙烯酸酯類乳液塗布，可改善印刷的適應性(可使用水溶性油墨)；採用聚氨酯水溶液塗布，能加強鍍鋁層與PET基膜的結合力，並可增加鍍鋁層厚度。另外，採用塗布法還可製得高阻隔膜和抗靜電膜等。
PET抗靜電膜
當今世界已進入信息化時代，各種頻率、波長的電磁波充滿整個地球空間，這些電磁波會對未經禁止的敏感性電子元件、電路板、通信設備等會產生不同程度的干擾，造成數據失真、通信紊亂。而電磁感應和摩擦產生的靜電對各種敏感元件、儀器儀表、某些化工產品等，如因包裝薄膜靜電積累產生高壓放電，其後果將是破壞性的，所以開發抗靜電PET包裝薄膜也很重要。抗靜電膜的特點是通過在PET薄膜中加入某種抗靜電劑，使薄膜表面形成一層極薄的導電層，並形成連續相，提高表面導電性能，使產生的電荷儘快泄漏。一般要求抗靜電膜的表面比電阻≤109~11歐姆。
PET熱封膜
普通PET屬於結晶性聚合物，PET薄膜經過拉伸取向後，會產生較大程度的結晶，如對其進行熱封的話，會產生收縮變形，故普通的PET薄膜不具備熱封性能。PET薄膜在用做商品包裝時，為解決其熱封口問題，通常採用將BOPET薄膜與PE薄膜或CPP薄膜進行複合的方法，從而在一定程度上限制了BOPET薄膜的套用。
為了解決熱封問題，通過對PET樹脂的改性，並且採用A/B/C三層結構的模頭，現已開發出三層共擠的熱封型PET薄膜，這種熱封型PET薄膜的由於有一面是可熱封層，故可直接進行熱封合，使用十分方便。
熱封型PET薄膜可廣泛套用於各種商品的包裝和護卡膜等領域。
聚酯熱收縮薄膜是一種新型熱收縮包裝材料。由於它具有易於回收、無毒、無味、機械性能好、特別是符合環境保護等特點，在已開發國家聚酯(PET)已成為取代聚氯乙烯(PVC)熱收縮薄膜的理想替代品。
但是，普通聚酯是結晶型高聚物，普通PET薄膜經過特殊工藝處理只能得到30%以下的熱收縮率。若要獲得更高熱收縮率的聚酯薄膜，也必須進行改性。也就是說，為了製備高熱收縮率的聚酯薄膜，需要對普通聚酯即聚對苯二甲酸乙二醇酯進行共聚改性。共聚改性後的PET薄膜其最高熱收縮率可高達70%以上。
熱收縮型聚酯薄膜的特點：它在常溫下穩定，加熱時(玻璃化溫度以上)收縮，並且是在一個方向上發生70%以上的熱收縮。
熱收縮聚酯薄膜包裝的優點是：
貼體透明，體現商品形象。緊束包裝物，防散性好。防雨、防潮、防霉。無復原性，有一定防偽功能。熱收縮聚酯薄膜常用於方便食品、飲料市場、電子電器、金屬製品，特別是收縮標籤是其最主要的套用領域。因為隨著PET飲料瓶的快速發展，如可樂、雪碧、各種果汁等飲料瓶都需要PET熱收縮膜與之配套做熱封標籤，它們同屬於聚酯類，是環境友好材料，易於回收再生利用。
熱收縮聚酯薄膜除了用做收縮標籤外，近年來也開始用於日用商品的外包裝上。因為它既可保護包裝物品避免受到衝擊，防雨、防潮、防鏽，又能使產品以印刷精美的外包裝贏得用戶，同時它能很好地展示了生產廠家的良好形象。
目前，越來越多的包裝廠家採用印花收縮薄膜來代替傳統的透明薄膜。因為印花收縮薄膜可以提高產品的外觀檔次，有利於產品的廣告宣傳，可使商標品牌在消費者心中產生深刻的印象。
例外，還可以用做：包裝用聚酯薄膜、燙金用聚酯薄膜、全息用聚酯薄膜、全息雷射防偽商標專用聚酯薄膜、電容器用聚酯薄膜、黑色聚酯薄膜、聚酯亞光膜、PET聚酯扭結膜。
