PDCCH的概念

PDCCH信道是一組物理資源粒子的集合,其上承載上下行控制信息,根據其作用域不同,PDCCH承載信息區分公共控制信息(公共搜尋空間搜尋)和專用控制信息(專用搜尋空間),搜尋空間定義了盲檢的開始位置和信道搜尋方式(見PDCCH檢測過程章節), PDCCH信道主要承載著PUSCH和PDSCH信道控制信息(DCI),不同終端的PDCCH信息通過其對應的RNTI信息區分,即其DCI的crc由RNTI加擾。

PDCCH信道實現流程

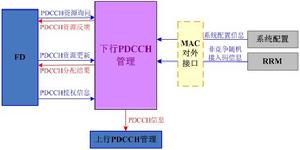

實現PDCCH管理實體圖

說明:

1.紫色模組示本模組內部的子模組;
2.黑色箭頭表示本模組內部互動;
3.紅色箭頭表示本模組的輸出;
4.藍色箭頭表示本模組的輸入。

其他

PDCCH中承載的是DCI(Downlink Control Information),包含一個或多個UE上的資源分配和其他的控制信息。在LTE中上下行的資源調度信息(MCS, Resource allocation等等的信息)都是由PDCCH來承載的。一般來說,在一個子幀內,可以有多個PDCCH。UE需要首先解調PDCCH中的DCI,然後才能夠在相應的資源位置上解調屬於UE自己的PDSCH(包括廣播訊息,尋呼,UE的數據等)
前面提到過,LTE中PDCCH在一個子幀內(注意,不是時系)占用的符號個數,是由PCFICH中定義的CFI所確定的。UE通過主,輔同步信道,確定了小區的物理ID PCI,通過讀取PBCH,確定了PHICH占用的資源分布,系統的天線連線埠等內容。UE就可以進一步讀取PCFICH,了解PDCCH等控制信道所占用的符號數目。在PDCCH所占用的符號中,除了PDCCH,還包含有PCFICH,PHICH,RS等內容。其中PCFICH的內容已經解調,PHICH的分布由PBCH確定,RS的分布取決於PBCH中廣播的天線連線埠數目。至此,(全部的)PDCCH在一個子幀內所能夠占用的RE就得以確定了。
由於PDCCH的傳輸頻寬內可以同時包含多個PDCCH,為了更有效地配置 PDCCH和其他下行控制信道的時頻資源,LTE定義了兩個專用的控制信道資源單位:RE組(RE Group,REG)和控制信道單元(Control Channel Element,CCE)。1個REG由位於同一OFDM符號上的4個或6個相鄰的RE組成,但其中可用的RE數目只有4個,6個RE組成的REG中包含了兩個參考信號,而參考信號RS所占用的RE是不能被控制信道的REG使用的。協定中(36.211)還特別規定,對於只有一個小區專用參考信號的情況,從REG中RE映射的角度,要假定存在兩個天線連線埠,所以存在一個REG中包含4個或6個RE兩種情況。一個CCE由9個REG構成。定義REG這樣的資源單位,主要是為了有效地支持 PCFICH、PHICH等數據率很小的控制信道的資源分配,也就是說,PCFICH,PHICH的資源分配是以REG為單位的;而定義相對較大的CCE,是為了用於數據量相對較大的PDCCH的資源分配。
PDCCH在一個或多個連續的CCE上傳輸, LTE中支持4中不同類型的PDCCH,如下圖所示:

PDCCH format

Number of CCEs

Number of resource-element groups

Number of PDCCH bits

0

1

9

72

1

2

18

144

2

4

36

288

3

8

72

576

LTE中,CCE的編號和分配是連續的。如果系統分配了PCFICH和PHICH後剩餘REG的數量為NREG,那么PDCCH可用的CCE的數目為NCCE=NREG/9向下取整。CCE的編號為從0開始到NCCE-1。
PDCCH所占用的CCE數目取決於UE所處的下行信道環境,對於下行信道環境好的UE,eNodeB可能只需分配一個CCE,對於下行信道環境較差的UE,eNodeB可能需要為之分配多達8個的CCE。為了簡化UE在解碼PDCCH時的複雜度,LTE中還規定CCE數目為N的PDCCH,其起始位置的CCE號,必須是N的整數倍。
每個PDCCH中,包含16bit的CRC校驗,UE用來驗證接收到的PDCCH是否正確,並且CRC使用和UE相關的Identity進行擾碼,使得UE能夠確定哪些PDCCH是自己需要接收的,哪些是傳送給其他UE的。可以同來進行擾碼的UE Identity包括有:C-RNTI, SPS-RNTI,以及公用的SI-RNTI, P-RNTI和RA-RNTI等。
每個PDCCH,經過CRC校驗後,進行TBCC信道編碼和速率匹配。eNodeB可以根據UE上報上來的CQI(Channel Quality Indicator)進行速率匹配。此時,對於每個PDCCH,就可以確定其占用的CCE數目的大小。
前面已經提到過,可用的CCE的編號是從0到NCCE-1。可以將CCE看作是邏輯的資源,順序排列,為所有的PDCCH所共享。eNodeB 根據每個PDCCH上CCE起始位置的限制,將每個PDCCH放置在合適的位置。這時可能出現有的CCE沒有被占用的情況,標準中規定需要插入NIL,NIL對應的RE上面的傳送功率為-Inf,也就是0。
此後,CCE上的數據比特經過於小區物理ID相關的擾碼,QPSK調製,層映射和預編碼,所得到的符號按照四元組為單位(Symbol Quadruplet,每個四元組映射到一個REG上)進行交織和循環移位,最後映射到相應的物理資源REG上去。
物理資源REG首先分配給PCFICH和PHICH,剩餘的分配給PDCCH,按照先時域後頻域的原則進行REG的映射。這樣做的目的是為了避免PDCCH符號之間的不均衡。
