簡介

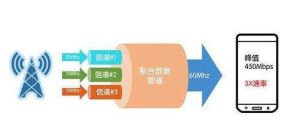

載波聚合CA功能可以支持連續或非連續載波聚合，每個載波最大可以使用的資源是110個RB。每個用戶在每個載波上使用獨立的HARQ實體，每個傳輸塊只能映射到特定的一個載波上。每個載波上面的PDCCH信道相互獨立，可以重用R8版本的設計，使用每個載波的PDCCH為每個載波的PDSCH和PUSCH信道分配資源。也可以使用CIF域利用一個載波上的PDCCH信道調度多個載波的上下行資源分配。
全球不同區域的運營商會有不同的LTE頻譜分配，因此也就有不同的載波聚合的頻段組合需求。目前在3GPPRAN4小組中有非常多的載波聚合頻段組合正在討論，主要是確定為滿足不同CA頻段組合工作時基站和終端需要達到的射頻指標。
LTE-A
3GPPR8/R9版本LTE技術的標準化工作早已完成，目前版本已經非常穩定。從2009年開始，LTE技術正式進入了商用階段。為了適應寬頻移動通信的飛速發展，ITU提出了IMT-Advanced系統的概念，可以為用戶在高速移動狀態下提供100Mbit/s和低速移動狀態下提供1Gbit/s的峰值速率，同IMT-2000系統相比性能大幅提升，IMT-Advanced系統也就是所謂的4G系統。ITU隨後向全球徵集4G的候選方案。3GPP於2009年正式開始了一項研究工作，提出了LTE技術的增強版本R10LTE，也就是所謂的LTE-Advanced技術，通過自評估研究過程，最終於2009年9月向ITU提交了LTE-Advanced技術的自評估報告，希望該技術可以正式成為IMT-Advanced的候選技術。通過ITU的評估工作，LTE-Advanced技術正式成為4G技術的標準之一。
為滿足ITU的要求，LTE-Advanced系統引入了較多的增強技術，使性能指標得到了大幅提升。
LTE
LTE概念
LTE（LongTermEvolution，長期演進)，又稱E-UTRA/E-UTRAN，和3GPP2UMB合稱E3G（Evolved3G）LTE是由3GPP（The3rdGenerationPartnershipProject，第三代合作夥伴計畫）組織制定的UMTS（UniversalMobileTelecommunicationsSystem，通用移動通信系統）技術標準的長期演進，於2004年12月在3GPP多倫多TSGRAN#26會議上正式立項並啟動。LTE系統引入了OFDM（OrthogonalFrequencyDivisionMultiplexing，正交頻分復用）和MIMO（Multi-Input&Multi-Output，多輸入多輸出）等關鍵傳輸技術，顯著增加了頻譜效率和數據傳輸速率（20M頻寬2X2MIMO在64QAM情況下，理論下行最大傳輸速率為201Mbps，除去信令開銷後大概為140Mbps，但根據實際組網以及終端能力限制，一般認為下行峰值速率為100Mbps，上行為50Mbps），並支持多種頻寬分配：1.4MHz，3MHz，5MHz，10MHz，15MHz和20MHz等，且支持全球主流2G/3G頻段和一些新增頻段，因而頻譜分配更加靈活，系統容量和覆蓋也顯著提升。LTE系統網路架構更加扁平化簡單化，減少了網路節點和系統複雜度，從而減小了系統時延，也降低了網路部署和維護成本。LTE系統支持與其他3GPP系統互操作。LTE系統有兩種制式：FDD-LTE和T
圖2 3GPP接入的非漫遊架構LTE/EPC的網路架構如圖2所示。
LTE系統結構

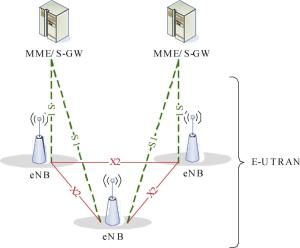

圖3 LTE整體結構LTE的架構也叫E-UTRAN架構，如圖3所示。E-UTRAN主要由eNB構成。同UTRAN網路相比，eNB不僅具有NodeB的功能，還能完成RNC的大部分功能，包括物理層、MAC層、RRC、調度、接入控制、承載控制、接入移動性管理和Inter-cellRRM等。eNodeB和eNodeB之間採用X2接口方式直接互連，eNB通過S1接口連線到EPC。具體地講，eNB通過S1-MME連線到MME，通過S1-U連線到S-GW。S1接口支持MME/S-GW和eNB之間的多對多連線，即一個eNB可以和多個MME/S-GW連線，多個eNB也可以同時連線到同一個MME/S-GW。
