電源原理

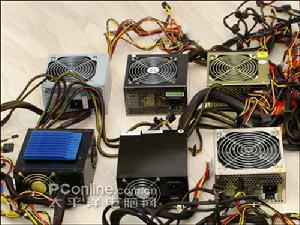

電腦電源是電腦各部件供電的樞紐，是電腦的重要組成部分。把220V交流電，轉換成直流電，分別輸送到各個元件。
電源分類
三、 電源的分類3.1 PC/XT電源
IBM最先推出個人PC/XT機時制定的標準。
3.2 AT電源
也是由IBM早期推出PC/AT機時所提出的標準，當時能夠提供192W的電力供應。
3.3 ATX 電源
ATX規範是Intel公司於1995年提出的一個工業標準，時至今日，ATX架構電源已經稱為業界的主流標準。ATX是英文AT Extend的縮寫，可以翻譯為“AT擴展”標準，而ATX 電源就是根據這一規格設計的電源。目前市面上銷售的家用電腦電源，一般都遵循ATX 規範。標準尺寸為150x140x86mm。
3.4 BTX 電源
BTX（Balanced Technology eXtended）電源是也就遵從BTX 標準設計的PC 電源。可以理解為是intel為了品牌機廠商生產便利的一個變通。BTX 電源兼容了ATX 技術，其工作原理與內部結構基本同ATX相同，輸出標準與目前的ATX12V 2.0 規範一樣，電源輸出要求、接口等支持ATX12V、SFX12V、CFX12V和LFX12V。這種電源與以前的電源雖然在技術上沒有變化，但為了適應尺寸的要求，採用了不規則的外型。目前定義了220W、240W、275W 三種規格，其中275W 的電源採用相互獨立的雙路+12V輸出。BTX相對於ATX並不是一個革新性的電源標準。
3.5 EPS電源
EPS電源和緊急供電系統（UPS）是完全不同的概念。2002年開始隨著數位化時代的發展，出現了為新生的工作組（WorkStation）和伺服器機箱供電的SSI EPS標準。ATX電源的標準ATX2.03規定的主機板電源是20pin，CPU電源為4pin。而EPS的特點是主機板電源24pin，CPU電源8pin。所以現在經常看到的主機板電源為20+4pin，CPU電源為4+4pin的ATX電源其實是ATX電源的擴展，正確名稱應該為“ATX/EPS”。
現在流行的家用機主機板CPU電源經常會有8pin的接口，普通的ATX電源上的4pin就可以完全滿足其用電量（剩下4pin）。ATX電源上會有8pin接口這樣的出現是因為intel的至強系列CPU被要求必須有8pin的供電——現行普通CPU的耗電量已經達到了70W以上，這樣伺服器雙CPU就會超過140W，用12V換算的話就是超過12A以上的電流，4pin的四根細線線很明顯對主機板供電會不穩定，而且這也會造成安全隱患。ATX的20pin也是一樣的道理，考慮到向更遠的未來發展，主機板廠商在普通家用主機板上首先推出了24pin主機板，而後ATX的單CPU上也出現了8pin接口，完全兼容了EPS標準。而這樣的主機板使用標準ATX電源也是完全可以的，不過出於安全考慮，最好把所有的線都接上。
3.6 WTX電源
WTX電源(Workstations TX)就是工作站電源，介於伺服器和家用機之間，也可以理解為ATX電源的加強版本。當時由於PentiumIII Xeon(Slot2)的出現而提出的標準。尺寸上比ATX電源大，供電能力也比比ATX電源強，常用於伺服器和大型電腦。WTX電源屬於IA伺服器電源的架構之一。
3.7 SFX、CFX、LFX電源
SFX電源、CFX電源、LFX電源同WTX電源一樣，都可以說是ATX的變種，都在尺寸，功率上都有各自的規範，都同BTX電源一樣兼容現在ATX系列主機板。這些電源都是為了適應現在小型機箱沒有獨立顯示卡，體積小的特點而規定的標準，以方便個人組裝電腦時選購不同的機箱等配件。CFX12V 適用於系統總容量在10～15 升的機箱；而LFX12V 則適用於系統容量6～9 升的機箱，目前有180W 和200W 兩種規格；SFX電源尺寸125x100x63.5mm。

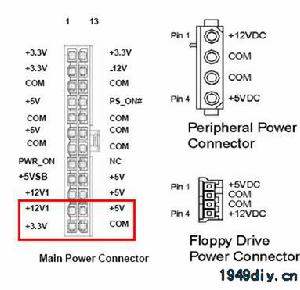

電源線顏色定義
對於不同定位的電源，它的輸出導線的數量有所不同，但都離不開花花綠綠的這9種顏色：黃、紅、橙、紫、藍、白、灰、綠、黑。健全的PC電源中都具備這9種顏色的導線（目前主流電源都省去了白線）。
黃色
黃色的線路在電源中應該是數量較多的一種，隨著加入了CPU和PCI-E顯示卡供電成分，+12V的作用在電源里舉足輕重。+12V一直以來硬碟、光碟機、軟碟機的主軸電機和尋道電機提供電源，及為ISA插槽提供工作電壓和串口設備等電路邏輯信號電平。+12V的電壓輸出不正常時，常會造成硬碟、光碟機、軟碟機的讀盤性能不穩定。當電壓偏低時，表現為光碟機挑盤嚴重，硬碟的邏輯壞道增加，經常出現壞道，系統容易當機，無法正常使用。偏高時，光碟機的轉速過高，容易出現失控現象，較易出現炸盤現象，硬碟表現為失速，飛轉。目前，如果+12V供電短缺直接會影響PCI-E顯示卡性能，並且影響到CPU，直接造成當機。
藍色
-12V的電壓是為串口提供邏輯判斷電平，需要電流不大，一般在1A以下，即使電壓偏差過大，也不會造成故障，因為邏輯電平的0電平從-3V到-15V，有很寬的範圍。紅色
+5V導線數量與黃色導線相當，+5V電源是提供給CPU和PCI、AGP、ISA等積體電路的工作電壓，是電腦中主要的工作電源。目前，CPU都使用了+12V和+5V的混合供電，對於它的要求已經沒有以前那么高。只是在最新的Intel ATX12V 2.2版本加強了+5V的供電能力，加強雙核CPU的供電。它的電源質量的好壞，直接關係著計算機的系統穩定性。白色
目前市售電源中很少有帶白色導線的，白色-5V也是為邏輯電路提供判斷電平的，需要電流很小，一般不會影響系統正常工作，基本是可有可無。橙色
這是ATX電源專門設定的，為記憶體提供電源。最新的24pin主接口電源中，著重加強了+3.3V供電。該電壓要求嚴格，輸出穩定，紋波係數要小，輸出電流大，要20安培以上。一些中高檔次的主機板為了安全都採用大功率場管控制記憶體的電源供應，不過也會因為記憶體插反而把這個管子燒毀。使用+2.5V DDR記憶體和+1.8V DDR2記憶體的平台，主機板上都安裝了電壓變換電路。紫色：+5VSB（+5V待機電源）（標準範圍：+4.75-+5.25） ATX電源通過PIN9向主機板提供+5V 720MA的電源，這個電源為WOL(Wake-up On Lan)和開機電路，USB接口等電路提供電源。如果你不使用網路喚醒等功能時，請將此類功能關閉，跳線去除，可以避免這些設備從+5VSB供電端分取電流。這路輸出的供電質量，直接影響到了電腦待機是的功耗，與我們的電費直接掛鈎。綠色
通過電平來控制電源的開啟。當該連線埠的信號電平大於1.8V時，主電源為關；如果信號電平為低於1.8V時，主電源為開。使用萬用表測試該腳的輸出信號電平，一般為4V左右。因為該腳輸出的電壓為信號電平。這裡介紹一個初步判斷電源好壞的土辦法：使用金屬絲短接綠色連線埠和任意一條黑色連線埠，如果電源無反應，表示該電源損壞。現在的電源很多加入了保護電路，短接電源後判斷沒有額外負載，會自動關閉。因此大家需要仔細觀察電源一瞬間的啟動.灰色
ATX電源在啟動和關閉過程中，當主機板給電源發出PS_ON啟動信號後，電源要等其全部輸出電壓都穩定後才送出一個安全信號給主機板，而主機板則根據這個安全信號才開始真正的啟動過程，這個安全信號我們通常稱之為Power Good(簡稱 PG)。要產生PG信號可不簡單，要求ATX電源在輸出電壓穩定後的100～500ms之間送出PG信號給主機板的PG端。
電源重要性
PC中很難發現的問題之一就是電源不足，症狀可能是主機板“不能用”，軟體導致經常的系統崩潰，這些症狀可能由主機板、CPU或記憶體的異常表現出來，甚至有時看來好象是硬碟，CDROM，軟碟等的問題。可以想像一下：PC系統里的每個部件的電能都有同一個來源----那就是電源。電源必須為所有的設備不間斷地提供穩定的，連續的電流。如果電源過量或不足，所連線的設備就有可能不能正常運作，看來象壞了一樣。比如，記憶體不能刷新，造成數據丟失(導致軟體錯誤)；而CPU可能死鎖，或隨機地重啟動；硬碟可能不轉，或更奇怪---轉是轉，可不能正常處理控制信號。
既然這么多的設備都與電源息息相關，那把電源看作PC硬體系統里最重要的部件就毫不過分。不幸的是，多數人不能認識到，他們在選購電源時有時喜好舊機箱（機箱一般都有電源），期望“價廉物美”。（根據經驗，這是個常見的現象。）老電源不能象它剛用時有效，提供的能量不能象標稱值那樣高。很多電源是沒有UL標誌的，可能只能“擠出” 標稱值的50-75%。即使有名氣機箱裡的電源也可能有問題，日常里我們也碰到過。
