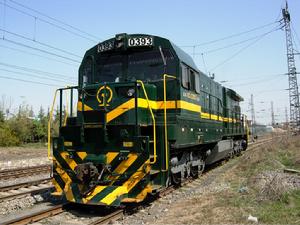

機車簡介
ND5型機車是美國通用電器公司(GE)運輸系統商業分公司製造的交—直流電力傳動幹線客、貨運內燃機車。柴油機裝車功率為2942kW,機車整備重量為 138t,構造速度為118km/h, 通過最小曲線半徑為85m,能夠多機重聯牽引。於1984—86年間製造,我國共進口420台。第一批0001號至221號(缺111號)的220台在 1984年進口,第二批222號至422號的201台在1986年進口。兩批機車基本相同,在外觀上第二批機車司機室寬敞,加大了前窗瞭望玻璃;安掛了外凸式排障器,兩個總風缸都放在油箱之後。轉向架為整體鑄鋼結構。車體通過過盤和浮動枕梁坐落在轉向架的四個橡膠旁承上。軸箱與構架採用導框式連線。牽引電動機為抱軸式懸掛,單邊齒輪傳動。空氣制動採用26-L型制動機,緊急制動時能自動撒砂和切除功率。在電阻制動工況時,使用自動制動閥,機車制動無效,車輛制動仍然有效。
該車冷卻水系統是封閉加壓循環,根據水溫,流體放大器能自動控制冷卻水是否流向散熱器。設有恆功率勵磁調節系統和粘著控制系統,牽引電動機為全並聯,全磁場方式,機車結構簡單,通風機、廢氣渦輪增壓器、冷卻水泵、冷卻風扇都只有一台;油水管路布置簡單緊湊,用制動電阻當負載電阻,能進行自負荷試驗。
ND5 001-421主要技術參數
別名、曾用名:C36-7製造年代:1984-1986
製造廠名:美國GE公司
軌距:1435
車軸排列:C0-C0
傳動方式:交—直流電傳動
最大速度(km/h):118
持續速度(km/h):22.2
機車標稱功率:2550
柴油機裝車功率:2940
輪周起動牽引力(kN):534
輪周持續牽引力(kN):360
通過最小曲線半徑(m):85
軸重(t):23
機車運轉整備重量(t):138
車體:(長X寬X高)(mm):18753X3276.6X4707(4713)
車鉤中心線間距離(mm):19913(19935)
轉向架中心線間距離(mm):11735
全軸距(mm):15875
車輪直徑(mm):1050
司機室數(個):1
柴油機數(台):1
柴油裝載量(L):9900
機油裝載量(kg):1250
水裝載量(kg):1360
砂裝載量(kg):1460
控制系統電壓(V):75
照明系統電壓(V):75
控制器手柄檔位:8
行車信號裝置:有
速度表型號:SALMEN
緩衝器型號:NC-391
車鉤號:E型
柴油機型式:7FDL-16
柴油機標定功率(kW):2940
牽引發電機型號:5GTA24A3
牽引發電機數量/電流制:1/交流
牽引發電機額定功率(kW):2466
牽引電動機型號:5GE752AF8
牽引電動機額定功率(kW):400
牽引電動機傳動方式:機械傳動
勵磁機型號:5GY27M2
勵磁機額定功率:18.3
輔助發電機型號:5GY27L2
轉向架型式:導框,搖動浮枕
閘瓦型式:單側單閘瓦
空氣制動機型號:26-L
電阻制動功率:2340
電阻制動制動級數:4
