觸控螢幕控制器
Atmel發布電容性觸摸感測控制器mXT
愛特梅爾公司(Atmel Corporation)日前宣布，該公司最新的maXTouch系列電容性觸控螢幕控制器解決方案已經投入生產。該產品可用於刷新頻率為250 Hz的視頻質量螢幕，能夠支持無限數目的同時觸摸操作。愛特梅爾全新的maXTouch技術平台支持開發尺寸達10英寸的觸控螢幕，提供全面的縮放、畫面旋轉、手寫和形狀識別功能。另外，這一嶄新的觸控螢幕解決方案還具有愛特梅爾用於加強傳統互電容和自電容性能的專利電荷轉移技術，較目前業界最高性能的觸控螢幕方案的性能提升了3倍之多。
愛特梅爾的maXTouch解決方案經專門開發，可以提供出色的電容性觸摸功能，並結合業界最低功耗和無與倫比的可配置性，超越了現今用戶界面的需求。該系列中的首款器件mXT224具有224個節點，能夠準確報告無限個同時觸摸的位置，並以4 mS (即4/1000秒) 的時間間隔完全刷新螢幕。mXT224具有大量節點和快速特性，是世界上首個適用於先進觸控螢幕功能的觸控螢幕解決方案，能夠實現包括防止無意觸摸，辨別伸展/收縮和旋轉手勢，筆跡和形狀識別 (如面部檢測) 等功能，適用於手機、移動網際網路設備 (MID) 和尺寸達10英寸的上網本螢幕。
這些maXTouch產品在晶片內集成了完整的電容性觸摸感測功能模組，提供了完全集成的單晶片解決方案，無需外部組件來支持電容性感測，從而最大限度地減少了成本和PCB占位面積。而在較大的螢幕上使用多個mXT224觸控螢幕解決方案，則可減小多個觸摸點之間的間距。目前，數家大型的手機、上網本和其它消費電子產品OEM廠商，已經使用先進的mXT224觸控螢幕解決方案進行產品設計。
市場研究機構iSuppli公司顯示研究副總裁Joe Abelson稱：“到了2013年，全球對觸控屏模組的需求總值將超過640億美元，使觸摸界面成為顯示屏市場增長最快的領域。多觸摸解決方案能夠為廣泛的套用領域帶來顯著優勢，而愛特梅爾的產品在這個非常熱門的市場上別具吸引力。我們將密切關注產品發布後的市場反應。”
mXT224是首款支持使用手指、手寫筆、指甲甚至是手套畫圖或簽名捕獲和符號識別的電容性觸控螢幕解決方案，這歸功於它具有80:1信噪比和極快的刷新速度。高信噪比對於準確報告鄰近或微弱的信號是至關重要的，這有令產品即使處於嘈雜的環境中，例如是帶有來自無線收發器、LCD顯示器和電池充電器的耦合噪聲，仍然能夠達到高精度識別率。沒有達到合適的高信噪比的解決方案，由於需要額外的濾波和處理運作，以嘗試從高噪聲環境中提取微弱的信號，所以需要消耗更多的功率，並延長回響時間。相比之下，與愛特梅爾最接近的競爭觸控螢幕成品解決方案的節點只有mXT224的一半，而螢幕刷新頻率僅為83 Hz (減慢66%)，信噪比僅為25:1 (降低66%)。maXTouch 除了提供市場上最佳信噪比之外，還具有先進的噪聲抑制算法，為終端產品提供了最佳的抗耦合噪聲能力。
互電容和電荷轉移技術： 愛特梅爾的工程技術團隊將專利電荷轉移技術 (Charge Transfer) 和XMEGA技術互相結合，建立最佳的可調整架構，能夠靈活處理電容性觸摸圖像，準確地重建和報告用戶與觸控螢幕的互動。愛特梅爾的maXTouch採用互電容感測器設計，結合其用於信號捕獲的電荷轉移方法，提供無限的觸摸點。這種技術與自電容技術不同，自電容技術感測單獨的行或列，在報告多觸摸點位置方面存在模糊性；而愛特梅爾 maXTouch的互電容感測器則在這些行和列的交叉點上，創建了獨立的電容感測節點矩陣，因而能夠獨立感測矩陣中的每一個節點，準確地感測無限數量觸摸的位置，並在螢幕上任何位置形成流暢的移動。
處理器性能：XMEGA 微控制器CPU提供高處理效率，可讓晶片忽略無意的動作，如用戶接聽電話時的面部接觸等。這項功能結合接近理論時間的電荷圖像收集能力，使得maXTouch 產品具有卓越的性能。mXT224集成了愛特梅爾帶有32個暫存器的單周期RISC AVR 核心，以及兩個處理觸控螢幕上X和Y位置信息的片上DSP引擎。事件系統 (event system) 和外設DMA控制器可從CPU卸載所有與外設之間 (inter-peripheral)的通信和數據傳送操作，釋放其能力用於處理感測器圖像的後處理。這種架構能夠在 250 Hz 頻率下同時處理224個節點，而功耗低於1.8mW。
供貨和價格

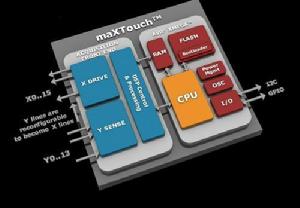

mXT224的內部功能框圖愛特梅爾的mXT224是電容性觸摸感測控制器系列中的首款產品，無需外部組件支持電容性感測，從而最大限度地降低成本,減小PCB占位面積。這款產品採用5×5mm BGA封裝供貨，訂購100萬片，單價為4.75美元。愛特梅爾將於2009年第四季和2010年推出更多maXTouch觸控螢幕解決方案。
