簡介
特性:
lm317可調整輸出電壓低到1.2V 。
保證1.5A 輸出電流。
典型線性調整率0.01%。
典型負載調整率0.1%。
80dB紋波抑制比。
輸出短路保護。
過流、過熱保護。
調整管安全工作區保護。
標準三端電晶體封裝。
電壓範圍LM117/LM317 1.25V 至 37V 連續可調
LM317 和 Fairchild Semiconductor 信息:
Manufactured by Fairchild Semiconductor, LM317 is a 線性調節器.
主要參數
•輸出電壓：1.25-37V DC；
•輸出電流：5mA-1.5A；
•晶片內部具有過熱、過流、短路保護電路；
•最大輸入-輸出電壓差：40V DC，
•最小輸入-輸出電壓差：3V DC；
•使用環境溫度：-10-+85℃ 。
•存儲環境溫度：-65-+150℃ 。
實際套用
LM317作為輸出電壓可變的集成三端穩壓塊，是一種使用方便、套用廣泛的集成穩壓塊。317系列穩壓塊的型號很多：例如LM317HVH、W317L等。電子愛好者經常用317穩壓塊製作輸出電壓可變的穩壓電源。
穩壓電源的輸出電壓可用下式計算，Vo=1.25（1+R2/R1）。僅僅從公式本身看，R1、R2的電阻值可以隨意設定。然而作為穩壓電源的輸出電壓計算公式，R1和R2的阻值是不能隨意設定的。
首先317穩壓塊的輸出電壓變化範圍是Vo=1.25V—37V（高輸出電壓的317穩壓塊如LM317HVA、LM317HVK等，其輸出電壓變化範圍是Vo=1.25V—45V），所以R2/R1的比值範圍只能是0—28.6。
其次是317穩壓塊都有一個最小穩定工作電流，有的資料稱為最小輸出電流，也有的資料稱為最小泄放電流。最小穩定工作電流的值一般為1.5mA。由於317穩壓塊的生產廠家不同、型號不同，其最小穩定工作電流也不相同，但一般不大於5mA。當317穩壓塊的輸出電流小於其最小穩定工作電流時，317穩壓塊就不能正常工作。當317穩壓塊的輸出電流大於其最小穩定工作電流時，317穩壓塊就可以輸出穩定的直流電壓。如果用317穩壓塊製作穩壓電源時（如圖所示），沒有注意317穩壓塊的最小穩定工作電流，那么你製作的穩壓電源可能會出現下述不正常現象：穩壓電源輸出的有載電壓和空載電壓差別較大。
要解決317穩壓塊最小穩定工作電流的問題，可以通過設定R1和R2阻值的大小，而使317穩壓塊空載時輸出的電流大於或等於其最小穩定工作電流，從而保證317穩壓塊在空載時能夠穩定地工作。此時，只要保證Vo/（R1+R2）≥1.5mA，就可以保證317穩壓塊在空載時能夠穩定地工作。上式中的1.5mA為317穩壓塊的最小穩定工作電流。當然，只要能保證317穩壓塊在空載時能夠穩定地工作，Vo/（R1+R2）的值也可以設定為大於1.5mA的任意值。
經計算可知R1的最大取值為R1≈0.83KΩ（由於輸出端比調節端的電位始終高1.25V，而有得保證輸出至少有1.5mA的電流，1.25/1.5*1000可得，再加上調節端沒有電流輸出，所以R1與R2是串聯的關係可得輸出電壓的公式）。又因為R2/R1的最大值為28.6。所以R2的最大取值為R2≈23.74KΩ。在使用317穩壓塊的輸出電壓計算公式計算其輸出電壓時，必須保證R1≤0.83KΩ，R2≤23.74KΩ兩個不等式同時成立，才能保證317穩壓塊在空載時能夠穩定地工作。
當然在317穩壓塊的輸出端並聯泄流電阻R（如圖所示），也可以為317穩壓塊提供最小穩定工作電流。但是，由於並聯的泄流電阻不能隨輸出電壓的變化而變化，如果要保證317穩壓塊在輸出電壓為1.25V時，其輸出電流大於其最小穩定工作電流，則在317穩壓塊的輸出電壓為37V時，流過泄流電阻的電流就太大了，這樣不僅浪費了電能，而且增加了317穩壓塊的負擔，不是一種妥當的辦法。
在套用中，為了電路的穩定工作，在一般情況下，還需要接二極體作為保護電路，防止電路中的電容放電時的高壓把317燒壞。

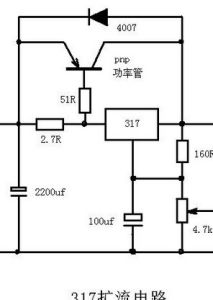

實際套用電路圖如下
LM317實際套用電路原理圖
1.25-120V維修、實驗電源1.25-120V維修、實驗電源，電路由四塊LM317組成，四組輸出電勢只通過R2進行調節。調節R2，IC4的輸出電勢在1.25-30V之間連續可變，同時，與之串聯的IC1-IC3的輸出電勢也隨之改變，從而得到1.25-120V間的四組直流穩定電壓。
引腳封裝
幾種封裝的引腳識別圖:
引腳識別LM317有三個管腳，
第一引腳，為電壓調節腳；
第二引腳，為電壓輸出腳；
第三引腳，為電壓輸入腳。
絕對最大
絕對最大額定值（Ta=25C,除非另有說明）
| 參數 | 符號 | 額定值 | 單位 |
| lnput-OutputVoltageDifference | VI-VO | 40 | V |
| LeadTemperature | TLEAD | 230 | °C |
| PowerDissipation | PD | Internallimited | ------ |
| OperatingTemperatureRange | TOPR | 0~+125 | °C |
| StorageTemperatureRange | TSTG | -65~+150 | °C |
行情分析
LM317該型號市場中非常常見，價格相對比較穩定，特別是國外品牌如ST，價格一直維持在1元。而國產品牌的價格，相對比較便宜，隨著市場銷量的不同，價格還具有一定的彈性。今年以來，市場銷量穩中上升，國產品牌該型號的價格有明顯上升的動力，平均價格由上半年的0.55左右，上升到0.6元。價格有追趕國外品牌的企圖。市場報價在1元左右。
