MMS3100雙通道軸振動變送器用於渦流感測器硬體選項眾多,配置靈活通過各種可能的通用組合,精確切合需求
MMS3100雙通道軸振動變送器內置前置器

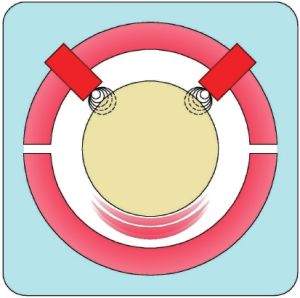

可選外置前置器用於防爆環境可用於測量和處理相對軸振動信號渦流感測器輸入集成微處理器MMS3100雙通道軸振動變送器符合VDI2059/..和API670標準冗餘的24V直流供電感測器及模組的自檢功能防護等級達到IP65,可就地安裝兩路0/4-20mA電流輸出5路可組態開關量輸出MMS3100雙通道軸振動變送器套用:
MMS3100雙通道軸振動變送器是可廣泛套用於各種渦輪機械,如風機,變送器輸入可採用任何標準的epro渦
MMS3100雙通道軸振動變送器的一部分,用於空壓機,變速箱,汽輪機和泵等旋轉機
樽祥儀器流感器：
監測和保護各種渦輪機械設備。
械設備上。
新一代的變送器具有靈活的硬體選擇和多組合性的特點,因此可以最好地滿足不同工廠的需求。它們可通過渦流感測器對軸振動進行經濟地測量和監測。
基於匯流排的功能,MMS3000變送器可套用在電廠、冶煉和化工廠中帶有可程式控制器和主計算機的大型系統中,同樣也可用於只帶有幾個測點和分散數據處理的系統。
功能與設計：
MMS3100雙通道軸振動變送器將渦流感測感測器和模組的工作狀態被自動監測。變送器的出廠設定為最常用的工作方式,工廠也可以按用戶要求進行設定。
技術參數：
MMS3100感測器輸入:
兩個獨立的PR6422/..,PR6423/..,PR6424/..和PR6425/..系列渦流感器輸入。
標準：
內置前置器：“Lemo”接頭
可選：
外置前置器：“Harting”接頭
MMS3100測量範圍：
根據所採用的感測器,通過組態軟體
可自由地選擇。
PR6422:0-250µmo-p
PR6423:0-500µmo-p
PR6424:0-1000µmo-p
PR6425:0-1000µmo-p
頻率範圍（-3dB):
高通濾波器：1/5/10Hz
低通濾波器：50-1500Hz
MMS3100雙通道軸振動變送器參數輸出：
標準：
兩路電流輸出,與所選擇的特徵值成正比。輸出可任意設定。
可選：
兩路電隔離的電流輸出,與所選擇的特徵值成正比。輸出可任意設定。
不帶電流輸出。
電流輸出範圍：
0/4-20mA或20-4/0mA
MMS3100最大負載：
500歐姆
具有開路和短路保護
緩衝感測器信號：
兩路用於分析和診斷的信號輸出,每通道一個,與動態感測器信號成正比。可通過端子和外殼底部的BNC接頭進行採集。
未經濾波的電壓輸出：
2-10V;誤差+/-2.5%
1-2
MMS3100雙通道軸振動變送器限值和通道監測：
變送器共提供5個開關量輸出。限值可根據單個測量或聯合測量的值進行設定。除此之外,開關量輸出還可用於通道正常狀態的指示。通過組態軟體,開關量輸出可隨意設定。
MMS3100雙通道軸振動變送器以下為可選項目：
不帶開關量輸出
5x光耦輸出
最大電壓：48VDC
最大電流：100mA
最大功率：5W
5x繼電器節點
最大電壓：48VDC
最大電流：1A
最大功率：50W
5x光耦繼電器
最大電壓：48VDC
最大電流：500mA
最大功率：25W
數據接口:
MMS3100雙通道軸振動變送器標準
RS232接口用於變送器的組態和測
量數據的顯示。
MMS3100雙通道軸振動變送器可選
RS485接口帶eproV2.0協定
PROFIBUSDP
線性誤差（不包括感測器）:
在25℃時為0.25%
線性誤差（包括感測覺器）:
PR6422:在25℃時最大+/-1.75%
PR6423:在25℃時最大+/-1.25%
PR6424:在25℃時最大+/-1.75%
PR6425:在25℃時最大-6.25%
溫漂:
＜0.08%/10K
時漂:
最大1%f.s.d
MMS3100雙通道軸振動變送器供電電源:
可選的冗餘供電電源,二極體保護
額定:
+24V直流
MMS3100允許電壓範圍:
+18...+31.2VDC
功耗:
最大6W,取決於內部選擇配置
外殼:
鋁,防腐蝕
保護等級:
IP65,符合DIN40050,
IEC144,CE認證
EMC檢測:
符合EN55011,EN61326
環境條件:
（符合IEC359,DN43745）
安裝表面最高允許溫度65℃
運行溫度範圍
-20℃...+65℃
使用隔離10mm螺栓安裝
安裝表面最高允許溫度90℃
運行溫度範圍
-20℃...+45℃
任何情況下,必須通過安裝方法避免
熱量持續聚集。
MMS3100允許相對濕度:
0-95%,無凝露
振動與衝擊:
衝擊：最大20g在2ms內
振動：最大5g,60Hz時
MMS3100安裝方向:
最好是電纜密封管向下
尺寸:
參見尺寸圖
重量:
取決於所選擇的硬體配置
淨重：最大1.3kg
毛重：最大1.5kg
API670：Max(Sppx,Sppy)或VDI2059：max所有組態都由
工作方式：
MMS3100雙通道軸振動變送器提供不同的測量方式,每種測量方式都可以通過組態軟體MMS3910W進行組態。
對單通道運行,有以下測量方式：
S0-p
Sp-p
對不帶通道組合的雙通道工作方式,
有以下測量方式：
Max(SP-PX/SP-Py)按照API670標準
Smax按照DIN45670標準
另外,在帶有通道結果組合的雙通道
工作方式下,可實現以下測量方式：
訂貨選擇:
MMS3100雙通道軸振動變送器有以下
MMS3100選擇：
感測器輸入K1/K2：
兩路獨立的輸入通道,不聯合使用
內置前置器
［標準]
外置前置器
通訊：
RS232
RS485
PROFIBUSDP
參數輸出：
不帶
2x標準輸出
2x帶電隔離的輸出
開關量輸出：
不帶
5x光耦輸出
5x繼電器（節點）
5x光耦繼電器
顯示：
不帶
帶8位顯示
標準類型:
MMS3110/010-000
MMS3110/011-000
附屬檔案：
MMS3910W
內置前置器,RS232,不帶匯流排通訊,帶公共接地的電流輸出,無開關量輸出，無顯示
內置前置器,RS232,不帶匯流排通訊,帶公共接地的電流輸出,帶開關量輸出，無顯示
用於MMS3000變送器的組態軟體包
