LED的簡介
LED（Light Emitting Diode），發光二極體，是一種固態的半導體器件，它可以直接把電轉化為光。LED的心臟是一個半導體的晶片，晶片的一端附在一個支架上，一端是負極，另一端連線電源的正極，使整個晶片被環氧樹脂封裝起來。半導體晶片由兩部分組成，一部分是P型半導體，在它裡面空穴占主導地位，另一端是N型半導體，在這邊主要是電子。但這兩種半導體連線起來的時候，它們之間就形成一個“P-N結”。當電流通過導線作用於這個晶片的時候，電子就會被推向P區，在P區里電子跟空穴複合，然後就會以光子的形式發出能量，這就是LED發光的原理。而光的波長也就是光的顏色，是由形成P-N結的材料決定的。
發光原理
PN結的端電壓構成一定勢壘，當加正向偏置電壓時勢壘下降，P區和N區的多數載流子向對方擴散。由於電子遷移率比空穴遷移率大得多，所以會出現大量電子向P區擴散，構成對P區少數載流子的注入。這些電子與價帶上的空穴複合，複合時得到的能量以光能的形式釋放出去。這就是PN結髮光的原理。
類別
1。直插式小功率規格有：草帽/鋼盔，圓頭，內凹，橢圓，方型（2*3*4）子彈頭，平頭，（3/5/平頭/麵包型）食人魚等。
2。SMD貼片一般分為（3020/3528/5050這些是正面發光）/1016/1024等這些是側面發光光源。
3。大功率LED不可歸類到貼片系列，它們功率及電流使用皆不相同，且光電參數相差甚巨。單顆大功率LED光源如未加散熱底座（一般為六角形鋁質座），它的外觀與普通貼片無太大差距，大功率LED光源呈圓形，封裝方式基本與SMD貼片相同，但與SMD貼片在使用條件/環境/效果等都有著本質上的區別。
詳細介紹
LED燈珠LED英文為（light emitting diode） ，LED燈珠就是發光二極體的英文縮寫簡稱LED，這是一個通俗的稱呼。
特點
1. 電壓： LED燈珠使用低壓電源，供電電壓在 2-4V之間，根據產品不同而異，所以它是一個比使用高壓電源；更安全的電源，特別適用於公共場所；
2.電流：工作電流在0—15mA，亮度隨電流的增大而變數
3. 效能：消耗能量較同光效的白熾燈減少 80%。
LED燈珠4. 適用性：很小，每個單元 LED 小片是 3-5mm 的正方形，所以可以製備成各種形狀的器件，並且適合於易變的環境。
5. 穩定性： 10 萬小時，光衰為初始的 50%。
6. 回響時間：其白熾燈的回響時間為毫秒級， LED 燈的回響時間為納秒級。
7. 對環境污染：無有害金屬汞。
8. 顏色：改變電流可以變色，發光二極體方便地通過化學修飾方法，調整材料的能帶結構和帶隙，實現紅黃綠蘭橙多色發光。如小電流時為紅色的 LED ，隨著電流的增加，可以依次變為橙色，黃色，最後為綠色。
9. 價格： LED燈珠的成本價格相應對於傳統新光源來說要貴些，較之 於白熾燈，幾十隻白光 LED 的價格就可以與一隻白熾燈的價格相當，而通常每組信號燈需由上 300 ～ 500 只二極體構成。
前景
LED燈珠LED全稱為半導體發光二極體，採用半導體材料製成的，以直接將電能轉化為光能，電號轉換成光信號的發光器件；其特點是功耗低、高亮度、色彩艷麗、抗振動、壽命長（正常發光8-10萬小時）、冷光源等優點，是真正的“綠色照明”。以LED為新光源的燈飾產品在21世紀的將來，必然取代白織燈，成為人類照明的又一次革命。
參數說明
1、亮度
LED燈珠的亮度不同，價格不同。
燈珠：一般亮度為60-70 lm；球泡燈：一般亮度為80-90 lm。
1W紅光，亮度一般為30-40 lm；1W綠光，亮度一般為60-80 lm；1W黃光，亮度一般為30-50 lm；1W藍光，亮度一般為20-30 lm。
註：1W亮度為60-110lm；3W亮度最高可達240lm；5W-300W是集成晶片，用串/並聯封裝，主要看多少電流，電壓，幾串幾並。
LED透鏡：一次透鏡一般用PMMA、PC、光學玻璃、矽膠（軟矽膠，硬矽膠）等材料。角度越大出光效率越高，用小角度的LED透鏡，光線要射得遠的。
2、波長
波長一致，顏色一致。則價格高。
白光分暖色（色溫2700-4000K），正白（色溫5500-6000K），冷白（色溫7000K以上）歐洲人比較喜歡暖白。
紅光：波段600-680，其中620，630主要用於舞檯燈，690接近紅外線。
藍光：波段430-480，其中460，465舞檯燈用的較多。
綠光：波段500-580，其中525，530舞檯燈用的較多。
3、發光角度
用途不同的LED其發光角度不一樣。特殊的發光角度，價格較高。
4、抗靜電能力
抗靜電能力強的LED燈珠，壽命長，因而價格高。通常抗靜電大於700V的LED燈珠才能用於LED燈飾。
5、漏電電流
LED燈珠是單嚮導電的發光體，如果有反向電流，則稱為漏電，漏電電流大的LED燈珠，壽命短，價格低。
套用範圍
新光源半導體的LED燈珠廣泛用於燈飾照明、LED大螢幕顯示、交通燈、裝飾、電腦、電子玩具禮品、交換機、電話機、廣告、城市光彩工程等諸多生產領域
常見問題
1 、是供電不正常所導致的問題：
01． 檢查供電的電源有沒有正常工作，指示燈有沒有亮起來，如果沒有亮起來，請查看電源有沒有連線好；
02． 查看燈珠的電源線是否同供電電源的正負極連線好，有沒有反相，如有以上問題存在，請正確連線即可。
2、LED燈珠對於電壓的要求：
標稱3V的LED燈珠，實際上，不同顏色的對電流也有不同的要求，黃色要求電流最小，依次是紅、綠、白、藍。電流過大，會使燈芯燒焦。 使用2.4V充電電池，**易燒焦，因為即使電壓不大，但電流過大，隨意依然會燒焦。
3、 不通電檢測LED：
不通電的情況下，如果為了在購買時挑選方便，建議備一隻3V的紐扣電池，在挑選時用該電池可方便的檢查出LED發什麼光。
4、大功率led燈珠燒掉的原因：
01、上下兩根燈絲，我們行業內叫做金線，純金的，做導電用，兩根正極，兩根負極，真正好的產品會有第五根線，焊在齊納管上了，起保護作用的。
02、燈絲變短就已經很明確的告訴您，您這個燈已經被大電流燒掉了，相當於斷路了。
03、大功率1W的驅動電流在350ma左右，工作電壓在3.2-3.6V之間，使用時請一定要注意，過大的電流一定會燒燈的 。
04、一般三顆1W燈的鋁基板都是12V左右驅動的，很少有直接就220V使用的，您看看是不是少了一個恆流源或者少了一個12V的驅動電源？
5、LED燈珠發黃的原因：
LED外封膠發黃原因多半為環氧樹酯與固化劑不匹配所致，但也不能排除外封膠烘烤時間過長導致。 解決方法：購買成套外封膠及固化劑，如上海精細化工的型號800或2339膠水都不會出現如下情況，另注重生產管控，嚴格按作業指導操作，避免烘烤時間過長或不足等原因，此情況是很好掌控的。
6、LED燈珠漏電的原因：
機台設備未接地，人員未佩戴靜電手環（一定要是有繩的）。造成的靜電防護不當。再就是封裝過程中，焊線PAD焊偏，最後就是晶片本身質量隱患問題。
7、 LED燈珠應是容、感性負載的問題：
其實兩者都不是，LED燈珠就是一個二級管，它需要一個正向的導通電壓就能工作，一般是2-3.5V，此外，電流大小可以控制LED燈珠的亮度。也就說LED燈珠只是把電能轉換為了光能。
8、與LED燈珠光衰大的原因：
小功率LED的衰減有四個方面的原因： 一：鐵支架導熱不良。 二：環氧樹脂黃化。 三：晶片與支架接觸不夠緊密。 四：晶片衰減大。 如果是白光，還有螢光粉衰減的問題。
常見LED封裝使用要素
一、LED引腳成形方法
1.必需離膠體2毫米才能折彎支架。
2.支架成形必須用夾具或由專業人員來完成。
3.支架成形必須在焊接前完成。
4.支架成形需保證引腳和間距與線路板上一致。
二、LED彎腳及切腳時注意
因設計需要彎腳及切腳，在對LED進行彎腳及切腳時，彎腳及切腳的位置距膠體底面大於3mm。
彎腳應在焊接前進行。使用LED插燈時，pcb板孔間距與LED腳間距要相對應。切腳時由於切腳機振動磨擦產生很高電壓的靜電，故機器要可靠的接地，做好防靜電工作（可吹離子風扇消除靜電）。
三、LED清洗
當用化學品清洗膠體時必須特別小心，因為有些化學品對膠體表面有損傷並引起褪色如三氯乙烯、丙酮等。可用乙醇擦拭、浸漬，時間在常溫下不超過3分鐘。
四、LED過流保護
過流保護能是給LED串聯保護電阻使其工作穩定
電阻值計算公式為：R=（VCC-VF）/IF
VCC為電源|穩壓器電壓，VF為LED驅動電壓，IF為順向電
五、LED焊接條件
1.烙鐵焊接：烙鐵（最高30W）尖端溫度不超過300℃，焊接時間不超過3秒，焊接位置至少離膠體2毫米。
2.波峰焊：浸焊最高溫度260℃，浸焊時間不超過5秒，浸焊位置至少離膠體2毫米。
選擇技巧
1、亮度 LED的亮度不同，價格不同。用於LED燈具的LED應符合雷射等級Ⅰ類標準。
2、抗靜電能力 抗靜電能力強的LED,壽命長，因而價格高。通常抗靜電大於700V的LED才能用於LED燈飾。
3、波長 波長一致的LED,顏色一致，如要求顏色一致，則價格高。沒有LED分光分色儀的生產商很難生產色彩純正的產品。
4、漏電電流 LED是單嚮導電的發光體，如果有反向電流，則稱為漏電，漏電電流大的LED,壽命短，價格低。
5、發光角度 用途不同的LED其發光角度不一樣。特殊的發光角度，價格較高。如全漫射角，價格較高。
6、壽命 不同品質的關鍵是壽命，壽命由光衰決定。光衰小、壽命長，壽命長，價格高。
7、晶片 LED的發光體為晶片，不同的晶片，價格差異很大。日本、美國的晶片較貴，一般台灣及國產的晶片價格低於日、美。
8、晶片大小 晶片的大小以邊長表示，大晶片LED的品質比小晶片的要好。價格同晶片大小成正比。
9、膠體 普通的LED的膠體一般為環氧樹脂，加有抗紫外線及防火劑的LED價格較貴，高品質的戶外LED燈飾應抗紫外線及防火。
LED燈珠套用於顯示領域需注意的8個參數
LED燈珠作為LED顯示屏成本最高、用量最大的元器件，對於LED顯示屏的品質影響起著主導作用。今天我們來為你介紹一下為什麼LED燈珠是LED顯示屏最關鍵的部件，如何鑑別LED燈珠的優劣？
全彩LED顯示屏的最關鍵部件是LED燈珠。原因有三：
第一：LED是全彩屏整機中使用數量最多的關鍵器件，每平方米會使用幾千至幾萬隻LED；
第二：LED是決定整屏光學顯示性能的主體，直接影響觀眾對顯示屏的評價；
第三：LED在顯示屏整體成本中所占比例最大，從30%至70%不等。
如何鑑別LED顯示屏燈珠優劣？
一、看焊點。正規的LED燈帶廠家生產的LED燈帶是採用SMT貼片工藝，用錫膏和回流焊工藝生產的
二、看FPC質量。FPC分敷銅和壓延銅兩種，敷銅板的銅箔是凸出來的，細看的話能從焊盤與FPC的連線處看出來
三、看LED燈帶表面的清潔度。如果採用SMT工藝生產的LED燈帶，其表面的清潔度非常好，看不到什麼雜質和污漬
四、看LED燈用的晶片和生產工藝，用眼睛是看不出來區別的，要用老化設備和檢測設備如果你把幾個廠家的LED放在老化儀上用大電流老化24小時或者更長時間，你再去測量幾個廠家的LED亮度，看那個led發光強度衰減最小，衰減最小那個質量就最好。
LED燈珠對LED顯示屏的影響有哪些
1、視角
LED顯示屏的視角決定於LED燈珠的視角。目前戶外顯示屏大多選用水平視角100°；、垂直視角50°；的橢圓LED，戶內顯示屏則選用水平垂直均為120°；的貼片LED。高速公路上的顯示屏由於其特殊性一般選用30°；視角的圓形LED就夠了。一些高樓上的顯示屏對垂直視角要求較高。視角與亮度互為矛盾，大視角必然會降低亮度。視角的選擇需要根據具體的用途來決定。
2、亮度
LED亮度是顯示屏亮度的重要決定因素。LED亮度越高，使用電流的餘量越大，對節省耗電、保持LED穩定有好處。LED有不同的角度值，在晶片亮度已定的情況下，角度越小，LED則越亮，但顯示屏的視角則越小。一般應選擇100度的LED以保證顯示屏足夠的視角。針對不同點間距和不同視距的顯示屏，應在亮度、角度和價格上找到一個平衡點。
3、失效率
由於全彩顯示屏由上萬甚至幾十萬組紅、綠、藍三種LED組成的像素點組成，任一顏色LED的失效均會影響顯示屏整體視覺效果。一般來說，按行業經驗，在LED顯示屏開始裝配至老化72小時出貨前的失效率應不高於萬分之三(指LED燈珠本身原因引起的失效)。
4、抗靜電能力
LED是半導體器件，對靜電敏感，極易引致靜電失效，故抗靜電能力對顯示屏的壽命至關重要。一般來說，LED的人體靜電模式測試失效電壓不應低於2000V。
5、壽命
LED器件的理論壽命為10萬小時，遠大於LED顯示屏其它部件的工作壽命，故只要LED器件品質保證、工作電流合適、PCB散熱設計合理、顯示屏生產工藝嚴謹，LED器件將是顯示屏整機中最耐用的部件之一。
LED器件占LED顯示屏價格比重的70%，所以說LED器件可以決定LED顯示屏質量的優劣。我國即是LED器件的生產大國，也是LED顯示屏製做的聚集地。LED顯示屏的高技術要求是未來的發展趨勢，LED顯示屏的高質量要求，不僅僅關於LED顯示屏廠商的走向，也牽連的LED顯屏器件廠家的發展。從LED器件把關，促進中國由LED顯示屏製造大國向LED顯示屏製造強國的轉變。
6、衰減特性
LED顯示屏長時間工作後會出現亮度下降和顯示屏顏色不一致的現象，主要是由於LED器件的亮度衰減造成的。LED亮度的衰減會造成顯示屏整屏亮度降低。紅、綠、藍LED亮度衰減幅度的不一致會造成LED顯示屏顏色的不一致，就是我們常說的顯示屏花了的現象。高品質的LED器件能夠很好地控制亮度衰減幅度。按1000小時常溫點亮20mA標準，紅色衰減應小於2%，藍、綠色衰減應小於10%，故藍、綠色LED在顯示屏設計時儘量不要用到20mA電流，最好只用70%至80%的額定電流。
衰減特性除與紅、綠、藍LED本身特性相關外，使用電流、PCB板散熱設計、顯示屏使用環境溫度等均對衰減造成影響。
7、尺寸
LED器件的尺寸影響LED顯示屏的像素點距離，即解析度。5mm的橢圓燈主要用於P16以上的戶外顯示屏，3mm的橢圓燈主要用於P12.5、P12、P10的戶外顯示屏，3528型貼片LED主要用於P6、P8的戶內顯示屏，2020型貼片LED主要用於P2、P3等室內顯示屏。在點間距不變的前提下，LED器件尺寸增大，能夠增加顯示面積，減少顆粒感，不過由於黑區面積減少，會降低對比度；相反，LED尺寸減小，減少了顯示面積，顆粒感增多，黑區面積增大，增加了對比度。
8、一致性
全彩顯示屏是由無數個紅、綠、藍LED組成的像素拼成的，每種顏色LED的亮度、波長的一致性決定了整個顯示屏的亮度一致性、白平衡一致性、色度一致性。一般來說，顯示屏廠家要求器件供應商提供5nm的波長範圍及1：1.3的亮度範圍的LED，這些指標可由器件供應商通過分光分色機進行分級達到。電壓的一致性一般不做要求。
由於LED是有角度的，故全彩LED顯示屏同樣具有角度方向性，即在不同角度觀看時，其亮度是會遞增或遞減的。這樣，紅、綠、藍三種顏色LED的角度一致性將嚴重影響不同角度白平衡的一致性，直接影響顯示屏視頻顏色的保真度。要做到紅、綠、藍三種LED在不同角度時亮度變化的匹配一致性，需要在封裝透鏡設計、原物料選擇上嚴格進行科學設計，這取決於封裝供應商的技術水平。法向方向白平衡再好的顯示屏，如果LED的角度一致性不好，整屏不同角度的白平衡效果將是糟糕的。LED燈珠的角度一致性特性可用LED角度綜合測試儀測出，對於中、高檔顯示屏尤為重要。

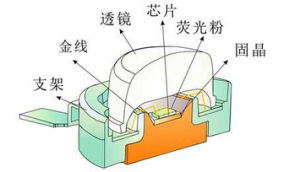

LED燈珠結構圖
1.光學和電學性能測試
LED燈珠結構圖 正向壓降、反向電流；光通量、光譜、色溫、顯指、發光角度。
2.透鏡
工藝評價、封裝膠水種類、有無污染物、氣泡。
3.螢光粉塗覆
螢光粉層塗覆工藝評價、螢光粉顆粒度、粒度分布、成分、有無團聚和沉降現象。
4.晶片
晶片工藝評價、晶片圖形微觀結構測量、缺陷查找、晶片污染物鑑定、有無漏電、有無破損。
5.引線鍵合
鍵合工藝評價、一焊和二焊形貌觀測、弧高測量、直徑測量、引線成分鑑定。
6.固晶製程
固晶工藝評價、固晶層是否有空洞、是否分層、固晶層成分。
7.支架
鍍層工藝評價、支架成分、鍍層成分、鍍層厚度。
LED燈珠對微間距LED顯示屏的影響
1、對亮度的影響微間距LED顯示屏的亮度取決於流入LED燈珠電流的大小及LED燈珠自身的亮度性能。LED燈珠使用電流越大，微間距LED顯示屏的發光亮度就越大，品質優良的LED燈珠具備良好的光轉化率，極小的使用電流就可以發出亮度很高的光，對節省耗電、保持微間距LED顯示屏穩定有好處。2、對失控率的影響由於微間距LED顯示屏由上萬甚至幾十萬組紅、綠、藍三種LED組成的像素點組成，任一顏色LED的失效均會影響顯示屏整體視覺效果。一般來說，按行業經驗，在LED顯示屏開始裝配至老化72小時出貨前的失效率應不高於萬分之三(指LED燈珠本身原因引起的失效)，高品質的LED燈珠失效率非常低，採用高品質LED燈珠的微間距LED顯示屏整屏失控率可以控制在十萬分之一以下。
3、對使用壽命的影響LED燈珠的理論壽命為10萬小時，遠大於微間距LED顯示屏其它部件的工作壽命，故只要LED燈珠品質保證、工作電流合適、PCB散熱設計合理、顯示屏生產工藝嚴謹，LED燈珠將是顯示屏整機中最耐用的部件之一，採用高品質LED燈珠的微間距LED顯示屏使用壽命可達10萬小時，平均無故障工作時間(MTBF)高達5萬小時。
4、對視角的影響微間距LED顯示屏的視角決定於LED燈珠的視角。目前室內顯示屏多選用水平/垂直均為超廣視角的LED燈珠，使得微間距LED顯示屏水平/垂直可視角度達到可達視角160度。
5、對像素點間距的影響LED燈珠的尺寸影響LED顯示屏的像素點間距及整屏解析度。SMD0707型LED燈珠主要套用與P1.5以下微間距LED顯示屏，SMD1010型LED燈珠主要用於P1.6、P1.9、P2.0微間距LED顯示屏，SMD2121型LED燈珠主要用於P2.5、P3微間距LED顯示屏。在點間距不變的前提下，LED燈珠尺寸增大，能夠增加顯示面積，減少顆粒感，不過由於黑區面積減少，會降低對比度;相反，LED燈珠尺寸減小，減少了顯示面積，顆粒感增多，黑區面積增大，增加了對比度。
6、對亮度/色度/白平衡一致性的影響微間距LED顯示屏是由無數個紅、綠、藍LED組成的像素拼成的，每種顏色LED的亮度、波長的一致性決定了整個顯示屏的亮度一致性、白平衡一致性、色度一致性。一般來說，顯示屏廠家要求器件供應商提供5nm的波長範圍及1：1.3的亮度範圍的LED燈珠，這些指標可由器件供應商通過分光分色機進行分級達到。由於LED燈珠是有角度的，故微間距LED顯示屏同樣具有角度方向性，即在不同角度觀看時，其亮度是會遞增或遞減的。這樣，紅、綠、藍三種顏色LED的角度一致性將嚴重影響不同角度白平衡的一致性，直接影響顯示屏視頻顏色的保真度。要做到紅、綠、藍三種LED在不同角度時亮度變化的匹配一致性，需要在封裝透鏡設計、原物料選擇上嚴格進行科學設計，這取決於封裝供應商的技術水平。法向方向白平衡再好的顯示屏，如果LED燈珠的角度一致性不好，整屏不同角度的白平衡效果將是糟糕的。LED燈珠的角度一致性特性可用LED角度綜合測試儀測出，對於中、高檔顯示屏尤為重要。
7、對抗靜電能力的影響LED燈珠是半導體器件，對靜電敏感，極易引致靜電失效，故抗靜電能力對顯示屏的壽命至關重要。高品質的LED燈珠可以經受住50Hz、1500V(交流電有效值)的試驗電壓1分鐘不發生絕緣擊穿。8、對衰減特性的影響LED顯示屏長時間工作後會出現亮度下降和顯示屏顏色不一致的現象，主要是由於LED燈珠的亮度衰減造成的。LED燈珠亮度的衰減會造成顯示屏整屏亮度降低。紅、綠、藍LED亮度衰減幅度的不一致會造成LED顯示屏顏色的不一致，就是我們常說的顯示屏花了的現象。高品質的LED燈珠能夠很好地控制亮度衰減幅度。按1000小時常溫點亮20mA標準，紅色衰減應小於2%，藍、綠色衰減應小於10%，故藍、綠色LED在顯示屏設計時儘量不要用到20mA電流，最好只用70%至80%的額定電流。衰減特性除與紅、綠、藍LED本身特性相關外，使用電流、PCB板散熱設計、顯示屏使用環境溫度等均對衰減造成影響。
