ITB915蓄電池線上監測管理系統

ITB915蓄電池監測管理系統又叫“蓄電池線上監測管理系統”是針對UPS電源系統和蓄電池系統使用的2V、6V、12V閥控鉛酸蓄電池而開發專用監測管理系統,廣泛套用在電力、通訊、石化、金融和鐵路等重要的場所和部門。

蓄電池線上監測管理系統

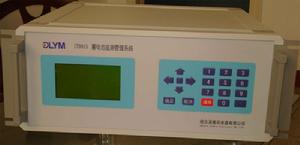

哈爾濱奧訊電器自主研發的ITB915型蓄電池線上監測管理系統哈爾濱奧訊電器自主研發的ITB915型蓄電池線上監測管理系統

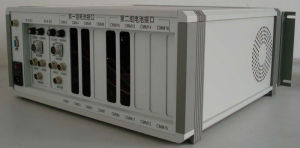

哈爾濱奧訊電器自主研發的ITB915型蓄電池線上監測管理系統哈爾濱奧訊電器自主研發的ITB915型蓄電池線上監測管理系統

蓄電池線上監測管理系統概述:

ITB915蓄電池監測管理系統又叫“蓄電池線上監測管理系統”是針對UPS電源系統和蓄電池系統使用的2V、6V、12V閥控鉛酸蓄電池而開發專用監測管理系統,廣泛套用在電力、通訊、石化、金融和鐵路等重要的場所和部門。

蓄電池線上監測管理系統組成

監測主機
一台監測主機可以管理兩組蓄電池,可以完成對不同只數蓄電池組的監測管理。採集電池組的電壓、電流、環境溫度。採集單電池電壓和內阻。具有遠程(集中)管理RS-485接口、RS232接口、操作鍵盤、漢字(或數碼、字元,因規格型號而異)顯示面板、聲光報警及報警接點輸出。實時顯示電池數據,存儲數據,查詢數據,智慧型分析數據,對異常的電池運行情況進行及時報警。數據傳輸,把採集到的數據通過RS232接口上傳到PC機中。
PC機客戶端監測軟體
直觀顯示電池實時數據,強大的後台資料庫存儲歷史數據,可以方便地查詢歷史數據,智慧型分析數據,通過圖表曲線方式直觀顯示各種數據,並自動生成數據報表。對異常的電池運行情況進行及時報警,並詳細報告報警信息,報警結束後保存報警信息,給維護人員提供了電池維護的參考。操作人員按許可權進行管理,與監測中心軟體共同使用,通過網路實現遠程集中監控。
監測中心伺服器端軟體
可以對所監測的所有的局站或機房的電池進行各種數據處理,所具有的數據處理功能與客戶端類似,功能十分強大,對所有的異常的電池運行情況進行及時報警,並詳細報告報警信息,報警結束後保存報警信息,給維護人員提供了電池維護的參考。操作人員按許可權進行管理,與客戶端軟體共同使用,通過網路實現遠程集中監控。實現了在監測中心就可以監測到所管理的所有電池組,並且不受空間和時間的限制。
輔助部件
系統進行安裝所需的附屬檔案,測試線和感測器等。
系統特點:
無需斷電和人工操作,線上連續監測。
智慧型化數據處理,消除電池失效帶來的隱患。
運行事件記錄管理,供事後維護分析。
實時故障報警,及時發現電池運行故障。
分散監控、分級管理,節省投入,方便維護管理。
模組化結構,系統配置方便靈活,適應性強。
人性化的人機界面,操作簡單方便。
通信接口簡單實用,可以與各種系統集成。

系統基本功能

電池組電壓、電流監測
單電池電壓、內阻、監測和容量估算
電池組過充、過放、浮充電壓高、浮充電壓低和充電電流過大告警
單電池浮充電壓高、浮充電壓低和過放告
運行故障告警
實時數據、實時告警事件存儲
實時數據、實時告警、歷史事件和歷史數據查詢
放電曲線分析

系統組網說明:

ITB915蓄電池線上監測管理系統可以利用現有的所有通訊資源進行組網,在組網時可以利用單一的通訊通道,也可以利用各種資源混合組網,能與國內多家動力環境集中監控系統集成商的系統配套使用。

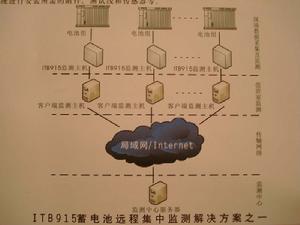

哈爾濱奧訊電器自主研發的ITB915型蓄電池線上監測管理系統網路哈爾濱奧訊電器自主研發的ITB915型蓄電池線上監測管理系統網路

ITB915技術規格

單電池電壓測試範圍
0~16V
電池組電流測試精度
與電流感測器有關
單電池電壓測試精度
0.2%
環境溫度測試範圍
0-75℃
單電池內阻測試範圍
0~50mΩ
環境溫度測試精度
2℃
單電池內阻測試精度
5%
工作環境溫度
5~45℃
電池組電壓測試範圍
0~1000V
工作環境濕度
<90RH%
電池組電壓測試精度
0.2%
安全指標
符合GB4793-84標準
電池組電流測試範圍
與電流感測器有關
監測主機尺寸
372*446*178 mm
