動力環境監控系統動力環境集中監控系統針對各種通信局站（包括通信機房、基站、支局、模組局等）的設備特點和工作環境，對局站內的通訊電源、蓄電池組、UPS、發電機、空調等智慧型、非智慧型設備以及溫濕度、煙霧、地水、門禁等環境量實現“遙測、遙信、遙控、遙調”等功能。 本監控系統充分利用了通訊傳輸設備所能提供的各種傳輸信道資源，不但可以成功實現多級網管，使局站無人職守成為現實，而且高效率的使用信道資源，為用戶節約了大量的信道資源投入和運行維護投入，降低了用戶運營成本；監控中心軟體可實現中文圖形化人機界面的操作，界面更友好，功能更強大，可實現對所有局站的全參數、全方位的監控，大大提高了用戶的維護管理效率。
2、系統特點
多執行緒並行處理模式，使系統運行效率更高，實時性更強 圖形與列表相得益彰的監控界面，充分體現了系統的友好性和操作的易用性 故障告警的及時回響、系統的智慧型故障判斷功能保證了系統運行的高可靠性 通訊故障作為一種特殊告警進行處理。 方便靈活的配置功能和協定解釋功能，彰顯系統的靈活性和兼容性 靈活多樣的組網方式，可利用E1、IP、PSTN、DDN、無線等多種傳輸資源 強大的資料庫管理和維護升級功能，保證了系統的穩定性和數據的有效性 數據報表、數據分析以及維護業務管理功能，提高了維護效率，降低了維護成本 系統的遠程監控管理功能和線上幫助，方便了系統的遠程升級和維護 系統支持多巡檢台，多監控台
3、系統功能
3.1 直觀的實時監控功能
分散式的軟體結構，模組化的編程設計，在保證實時性的同時，提供了強大的接入功能 監控對象包括高低壓配電、電源、油機、蓄電池、UPS、空調等設備，以及溫度、適度、水浸、煙感、紅外、門禁、圖像等環境信息 MDI風格界面，方便實時數據及告警信息的瀏覽 監控系統圖形界面提供靈活構造和功能組裝，使用戶能通過簡單的操作定製監控數據顯示界面
3.2 完善的告警管理功能
自動判別告警等級，並完成相應處理（如：告警窗、聲光告警、列印輸出、LED大螢幕顯示、簡訊轉發、告警存儲等） 用戶自定義的告警查詢功能，使用戶可以第一時間一覽所有需要的告警信息 系統具有多地點、多事件的並發告警功能 系統具有告警禁止和過濾的功能 電子故障派修單，回單閉環
3.3 靈活的配置管理功能
系統維護管理人員在一定許可權下，通過監控界面能方便的實現對監控對象（設備及設備類型）、區域、局站等的增加、修改和刪除的管理，所有配置操作動態生效。 系統可對告警閾值、存儲閾值等參數進行遠程配置和修改。 系統可設定自定義告警和告警關聯 協定編輯和界面編輯功能，強化了系統的易用性和兼容性
3.4 可靠的安全管理功能
最完善的許可權管理功能：支持分片區、分業務管理功能 系統具有設備操作記錄，包括操作人員ID、被操作設備名稱、操作內容、操作時間等 系統對操作記錄有查詢統計功能，所有操作紀錄具有不可刪除性和不可更改性 系統自身的任何故障都不會影響被監控設備的正常工作；系統的局部故障不會影響其它部分的正常工作 系統具有來電自啟動功能
3.5 豐富的維護管理功能
實現了面向用戶的電子化維護作業制度，通過對設備資料、運行數據、操作記錄的統計和分析，為維護工作和運維綜合管理提供有效的輔助手段。 真正的報表自定義功能，最大限度地發揮歷史數據地作用 傳統的表格報表外，還提供豐富的圖示報表 報表可以導出為Excel格式，方便再處理 交接班日誌的使用為系統維護管理提供了有力支持 完善的資料庫管理和維護升級功能，支持系統崩潰後的恢復 對設備運行的實時數據、歷史數據進行整理分析，實現對設備狀態的診斷，加強對不良設備的維護
3.6 系統的擴展和最佳化
B/S結構軟體的融入，更加方便用戶對系統的監視和操作，也擴展和最佳化了系統的運維管理功能，提高了運維管理工作的效率

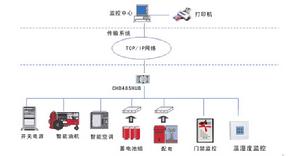

4、系統組成結構
4.1 總體結構動力設備及環境集中監控系統由監控中心SC、監控站SS、監控單元SU組成，用於通信局站動力設備及環境的集中監控、集中管理、集中維護，系統可分為二級或三級結構。
4.2 監控中心SC
監控中心SC是整個本地網動力環境監控系統的監控和管理中心，主要完成全網的監控信息的統計處理及分析。監控中心SC一般由數據伺服器、監控台、印表機及網路接入設備組成。
4.2.1 系統組成 (1) 伺服器
伺服器作為監控中心的組網核心，其內部安裝監控系統軟體的數據台以及SQL Server資料庫軟體。其主要功能是對數據的處理、保存和轉發。
另外伺服器中還安裝監控系統軟體的SC前端模組，完成對各監控站（SS）的信息匯總和管理功能
(2) 監控台
監控台是用戶監測和調控局站設備的工作平台，它實時監測設備運行狀態，及時處理設備告警，用戶只需簡單的操作便可實現查看局站設備的實時運行數據、調控局站設備參數的功能。
(3) 網路接入設備
將來自不同傳輸信道的數據通過接口協定轉換等方式接入監控中心的區域網路。
4.2.2 主要功能
在接管監控站（SS）的控制權後，對於告警信息的處理與監控站（SS）相同 實時監視各監控站（SS）的工作狀態 可對監控單元（SU）下達監測和控制命令 統計生成各種統計報表及曲線圖，包括自定義報表的定製 許可權管理，可分片區、分業務管理 在監控台提供動態配置功能 告警立即列印、定時列印、螢幕拷貝列印 SC對全網進行時鐘校準
4.3 監控站SS
監控站SS的設備配置組成類似於SC，但是監控站SS相對於監控中心SC的重點功能是設備監控和維護。一般情況下，除了與監控中心SC的配置相同之外，監控站SS配置有一個或多個巡檢台。
4.3.1 系統組成 (1) 伺服器
伺服器作為監控中心的組網核心，其內部安裝監控系統軟體的數據台以及SQL Server資料庫軟體。其主要功能是對數據的處理、保存和轉發。
(2) 巡檢台
巡檢台實時對SU級局站設備進行自動巡檢，接收並轉發數據台的各種測控指令，把局站監控信息傳遞給數據台和資料庫作保存和處理。
(3) 監控台
監控台是用戶監測和調控局站設備的工作平台，它實時監測設備運行狀態，及時處理設備告警，用戶只需簡單的操作便可實現查看局站設備的實時運行數據、調控局站設備參數的功能。
(4) 網路接入設備
將來自不同傳輸信道的數據通過接口協定轉換等方式接入監控中心的區域網路。
4.3.2 主要功能
以圖形或列表方式實時顯示本SS所轄範圍內各監控對象的分布狀況、工作狀態和運行參數 具有局站分片區、分設備監控功能 全網時鐘校時功能 自診斷功能，對監控系統本身的故障能發出告警 具有故障派修、回單及測試的閉環管理能力 具備與圖像監控系統告警聯動功能 實時接收個通信局站動力設備和機房環境的告警信息，具有分級告警、聲光提示、畫面自動切換、告警提示、短訊息、告警確認、告警查詢、告警統計等功能
4.4 監控單元SU
4.4.1 標準型SU（中、小模式）
在規模適中或規模較小的局站，智慧型設備較少時適用。如電信小支局、模組局和基站等。利用監控伺服器（或多串口網橋）等組網設備，搭建SU內智慧型/非智慧型設備及傳輸信道的匯接平台，實現對動力、環境設備的組網，冗餘串口設計，方便監控擴容，並實現對動力環境設備的閉環控制、與監控維護中心數據通訊，數據存儲等功能。其中監控伺服器同時具有協定轉換和匯聚組網兩項功能；環境監控器則用來完成對環境量的採集。 4.4.2 增強型SU（大模式）
增強型SU配置由一體化監控終端、協定轉換器、感測器等組成，如需監控蓄電池單體電池電壓，則需增加單體電池監控器。適用於樞紐局、中心局、匯接局等設備數量較多，或要求實現就地管理的大型局站。
5、系統運行環境
硬體工作環境：
工作溫度：-10℃～+50℃ 相對濕度：20%～95% 海拔高度：≤5000m
軟體環境：
伺服器作業系統：Windows 2000 Server/Windows 2000 Advanced Server +SP4 客戶端作業系統：Windows 2000 Professional 客戶端瀏覽器：IE 6 資料庫：Ms SQL Server 2000 + Sp4關係型資料庫系統 協定：TCP/IP
