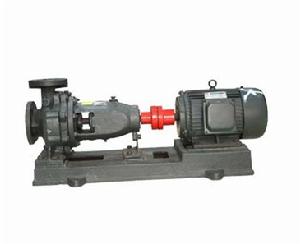

一、IS清水離心泵 概述
IS清水離心泵 系單級單吸（軸向吸入）離心泵，適用於工業和城市給、排水及農業排灌。供輸送80℃以下的清水及物理和化學性質類似清水的液體之用。IS型泵全系列共29種基本型，通過變速和切割葉輪直徑可獲的153種性能供用戶選用。
二、IS清水離心泵 結構說明
IS清水離心泵 符合國家標準GB5662-85等效採用--國際標準ISO2858所規定的標記性能和尺寸。主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等所組成。
三、密封形式
泵的軸向密封為軟填料密封和機械密封及橡膠油封三種形式。
四、使用範圍
1、IS型泵適用於工業和城市給排水、高層建築增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通製冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
2 、IS臥式熱水泵廣泛適用於：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市採暖系統，ISWR型使用溫度T≤120℃。
3、IS臥式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似於水的液體，適用於石油、化工、冶金、電力、造紙、食品製藥和合成纖維等部門，使用溫度為-20℃～+120℃。
五、零部件分析
1.主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS型的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的後開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、後均設有密封環，並在葉輪後蓋板上設有平衡孔，由於有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處於真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由於葉輪背面液體壓力大於大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
型號定義：
IS50-32-125 A
IS=單級單吸臥式管道離心泵
50=吸入口直徑（mm）
32=排出口直徑（mm）
125=葉輪名義直徑（mm）
A=葉輪切割標記
