概述
S型單級雙吸泵殼中開式離心泵，供軸送清水或物理化學性質類似於水的其它液體之用。被輸送液體溫度不得高於80℃。適用於工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

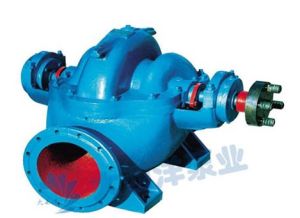

S型單級雙吸清水離心泵結構說明
本型泵的吸入口和吐出口均在水泵軸心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進出水管路及電動機。從聯軸器向泵的方向看去，水泵為順時針方向鏇轉(根據用戶需要亦可改為逆時針方向鏇轉)。
泵的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為優質碳鋼外，其餘多為鑄鐵製成。
泵體與泵蓋構成葉輪的工作室。在進水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。
經過靜平衡校驗的葉輪。用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。葉輪的軸向力利用其葉片對稱布置達到平衡，可能還有一些剩余軸向力則由軸端的軸承承受。泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內，安裝在泵體兩端，用黃油潤滑。雙吸密封環用以減少水泵葉輪處泄漏水。
泵通過彈性圓柱銷聯軸器由電動機直接傳動，必要時亦可用內燃機轉動。軸封為軟填料密封。為了防止空氣進入泵內和冷卻潤滑密封腔，在填料之間裝有填料環，水泵工作時少量高壓水，通過泵蓋中開上的梯形凹槽流入填料腔，起水封作用。
型號說明
250：泵吸入口直徑（m)S：單級雙吸水平中開式離心清水泵24：設計點揚程(m)A：葉輪外徑第一次氣割老型號10SH-13：冷暖循環雙吸水泵300：進口直徑(mm)200：出口直徑(mm)365：葉輪名義外徑(mm)
安裝
1、檢查水泵和電動機應無損壞。
2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大於樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組的安裝尺寸。
3、安裝順序：①將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校下水平，並適當擰緊地腳螺栓，以防走動。②在基礎與泵地腳之間灌注混凝土。③待混凝土乾固後，擰緊地腳螺栓，並重新檢查水泵的水平度。④校正電動機軸與泵軸的同心度。使兩軸成一直線，在兩軸外賀上的同軸度允差為0.1mm,端面間隙沿圓周的不均勻度允差0.3mm(在聯接進出水管路及試運行後在分別校正一遍，仍應符合上述要求)。⑤在檢查電動機轉向與水泵轉向一致後，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得借泵體支承。
5、水泵與管路之間的結合面，應保證良好的氣密性，尤其是進水管路，應嚴格保證不漏氣，並且在裝置上應無窩存空氣的可能。
6、如水泵安裝在進水水位以上時，為了灌泵起動，一般可裝底閥。也可採用真空引水的方法。
7、水泵與出水管路之間一般需裝閘閥和止回閥（揚程小於20m的可不用），止回閥裝在閘閥後面。
以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然後在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。
