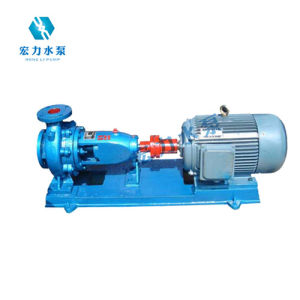

IS型臥式單級單吸離心泵

概述

IS型臥式單級單吸離心泵是由長沙宏力水泵製造有限公司專業生產的高新技術產品。IS型單級單吸離心清水泵，適用於工業和城市給排水，亦可用於農業排灌。用於輸送清水或物理及化學性質類似於水的其他液體，被輸送液體溫度不高於80℃，允許進口壓力0.6MPa.

參數範圍

流量：Q5.4~400m3/h
揚程：H4~125m

型號說明

例：IS100－65J－200A

IS－單級單吸離心清水泵
100－吸入口直徑（mm）
65－吐出口直徑（mm）
J－J表示降速使用
200－葉輪的名義直徑（mm）
A－A、B、C分別表示葉輪外徑經第一、二、三次切割

結構型式

泵為臥式安裝，水平軸向吸入，向上徑向吐出。泵為懸架式結構，檢修時不需拆卸進、出口管路，即可退出轉子部件進行檢修。泵是通過普通彈性聯軸器或加長彈性聯軸器與電動機聯結，泵的軸封採用軟填料密封。軸承為單列向心球軸承，採用潤滑油潤滑。

旋轉方向

從電機端看，泵為順時針方向旋轉。

主要零件材質

過流部件材質一般為普通灰鑄鐵。

成套範圍

成套供應泵，電動機、公用底座、聯軸器等，還提供底閥、止回閥、閘閥。

型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽 蝕餘量	葉輪名 義直徑	進出 口徑	泵重
						功率	型號
	m3 /s	L/s	m	r/min	kw	kw		%	m	mm	mm	kg
IS50-32-125	7.5 12.5 15	2.08 3.47 4.17	22 20 18.5	2980	0.96 1.13 1.26	2.2	Y90L -2	47 60 60	2.0 2.0 2.5	127	50 32	40
IS50-32J-125	3.75 6.3 7.5	1.04 1.75 2.08	5.4 5 4.6	1480	0.13 0.16 0.17	0.55	Y801-4	43 54 55	2.0 2.0 2.5	127	50 32	40
IS50-32-125 A	11.2	3.11	16	2980	0.98	1.5	Y90S-2	50	2.0	115	50 32	40
IS50-32J-125 A	5.6	1.56	4	1480	0.12	0.55	Y801-4	52	2.0	115	50 32	40
IS50-32-160	7.5 12.5 15	2.08 3.47 4.17	34.3 32 29.6	2980	1.59 2.02 2.16	3	Y100L -2	44 54 56	2.0 2.0 2.5	154	50 32	40
IS50-32J-160	3.75 6.3 7.5	1.04 1.75 2.08	8.5 8 7.5	1480	0.25 0.29 0.31	0.55	Y801-4	35 48 49	2.0 2.0 2.5	154	50 32	40
IS50-32-160 A	11.7	3.25	28	2980	1.72	3	Y100L -2	52	2.0	146	50 32	40
IS50-32J-160 A	5.9	1.64	7	1480	0.24	0.55	Y801-4	46	2.0	146	50 32	40
IS50-32-160B	10.8	3	24	2980	1.41	2.2	Y90S-2	50	2.0	136	50 32	40
IS50-32J-160B	5.4	1.5	6	1480	0.2	0.55	Y801-4	44	2.0	136	50 32	40
IS50-32-200	7.5 125 15	2.08 3.47 4.17	52.5 50 48	2980	2.82 3.55 3.84	5.5	Y132S1-2	38 48 51	2.0 2.0 2.5	198	50 32	43
IS50-32J-200	3.75 6.3 7.5	1.04 1.75 2.08	13.1 12.5 12	1480	0.41 0.51 0.56	0.75	Y802-4	33 42 44	2.0 2.0 2.5	198	50 32	43
IS50-32-200 A	11.7	3.25	44	2980	3.05	4	Y112M -2	46	2.0	183	50 32	43
