概述

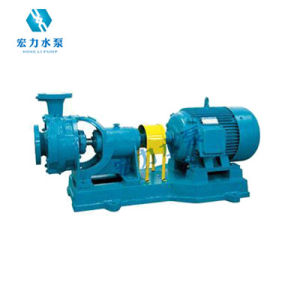

IN型單級單吸離心泵採用了國內外先進的科學技術,是新時代的一種高效能的節能產品。 IN型單級單吸離心尿素泵,適用於工業和城市給排水,亦可用於農業排灌。用於輸送清水或物理及化學性質類似於水的其他液體,被輸送液體溫度不高於80℃,允許進口壓力0.6MPa.
參數範圍
流量:Q5.4~400m3/h
揚程:H4~125m
型號說明
例:IN100-65J-200A
IN-單級單吸尿素泵
100-吸入口直徑(mm)
65-吐出口直徑(mm)
J-J表示降速使用
200-葉輪的名義直徑(mm)
A-A、B、C分別表示葉輪外徑經第一、二、三次切割
結構型式
泵為臥式安裝,水平軸向吸入,向上徑向吐出。泵為懸架式結構,檢修時不需拆卸進、出口管路,即可退出轉子部件進行檢修。泵是通過普通彈性聯軸器或加長彈性聯軸器與電動機聯結,泵的軸封採用軟填料密封。軸承為單列向心球軸承,採用潤滑油潤滑。
旋轉方向
從電機端看,泵為順時針方向旋轉。
主要零件材質
過流部件材質一般為普通灰鑄鐵。
成套範圍
成套供應泵,電動機、公用底座、聯軸器等,還提供底閥、止回閥、閘閥。
型號 | 流量 Q | 揚程 H | 轉速 n | 軸功率 Pa | 配帶電動機 | 效率 η | 必須汽 蝕餘量 | 葉輪名 義直徑 | 進出 口徑 | 泵重 | ||
功率 | 型號 | |||||||||||
m3 /h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
IN50-32-125 | 7.5 12.5 15 | 2.08 3.47 4.17 | 22 20 18.5 | 2980 | 0.96 1.13 1.26 | 2.2 | Y90L -2 | 47 60 60 | 2.0 2.0 2.5 | 127 | 50 32 | 40 |
IN50-32J-125 | 3.75 6.3 7.5 | 1.04 1.75 2.08 | 5.4 5 4.6 | 1480 | 0.13 0.16 0.17 | 0.55 | Y801-4 | 43 54 55 | 2.0 2.0 2.5 | 127 | 50 32 | 40 |
IN50-32-125 A | 11.2 | 3.11 | 16 | 2980 | 0.98 | 1.5 | Y90S-2 | 50 | 2.0 | 115 | 50 32 | 40 |
IN50-32J-125 A | 5.6 | 1.56 | 4 | 1480 | 0.12 | 0.55 | Y801-4 | 52 | 2.0 | 115 | 50 32 | 40 |
IN50-32-160 | 7.5 12.5 15 | 2.08 3.47 4.17 | 34.3 32 29.6 | 2980 | 1.59 2.02 2.16 | 3 | Y100L -2 | 44 54 56 | 2.0 2.0 2.5 | 154 | 50 32 | 40 |
IN50-32J-160 | 3.75 6.3 7.5 | 1.04 1.75 2.08 | 8.5 8 7.5 | 1480 | 0.25 0.29 0.31 | 0.55 | Y801-4 | 35 48 49 | 2.0 2.0 2.5 | 154 | 50 32 | 40 |
IN50-32-160 A | 11.7 | 3.25 | 28 | 2980 | 1.72 | 3 | Y100L -2 | 52 | 2.0 | 146 | 50 32 | 40 |
IN50-32J-160 A | 5.9 | 1.64 | 7 | 1480 | 0.24 | 0.55 | Y801-4 | 46 | 2.0 | 146 | 50 32 | 40 |
IN50-32-160B | 10.8 | 3 | 24 | 2980 | 1.41 | 2.2 | Y90S-2 | 50 | 2.0 | 136 | 50 32 | 40 |
IN50-32J-160B | 5.4 | 1.5 | 6 | 1480 | 0.2 | 0.55 | Y801-4 | 44 | 2.0 | 136 | 50 32 | 40 |
IN50-32-200 | 7.5 125 15 | 2.08 3.47 4.17 | 52.5 50 48 | 2980 | 2.82 3.55 3.84 | 5.5 | Y132S1-2 | 38 48 51 | 2.0 2.0 2.5 | 198 | 50 32 | 43 |
IN50-32J-200 | 3.75 6.3 7.5 | 1.04 1.75 2.08 | 13.1 12.5 12 | 1480 | 0.41 0.51 0.56 | 0.75 | Y802-4 | 33 42 44 | 2.0 2.0 2.5 | 198 | 50 32 | 43 |
IN50-32-200 A
| 11.7 | 3.25 | 44 | 2980 | 3.05 | 4 | Y112M -2 | 46 | 2.0 | 183 | 50 32 | 43 |
