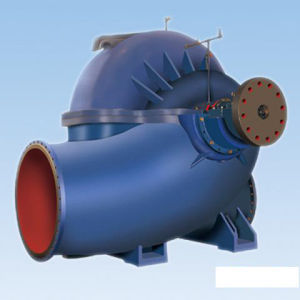

SAP型單級雙吸離心泵概述
SAP型系單級雙吸水平中開式離心泵，適應於工廠、城市、礦山、電站、農田、水利工程等領域。用於輸送不含固體顆粒的清水或物理、化學性質類似於水的其它液體，被輸送的介質溫度為0℃～80℃，允許最大進口壓力0.6MPa。
SAP型單級雙吸離心泵參數範圍：
流量Q 72~20000m/h
揚程H 6.8~186m
SAP型單級雙吸離心泵SAP型單級雙吸離心泵型號說明
300SAP—90
300－吸入口徑為250mm
SAP－單級雙吸水平中開式離心泵
90－揚程
SAP型單級單吸離心泵結構型式
泵為臥式安裝，泵殼於軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。除48SAP－30型泵為滑動軸承，其它型號泵軸承均採用滾動軸承，軸承端蓋密封採用骨架油封。軸封採用軟填料密封和機械密封。
SAP型單級雙吸離心泵的旋轉方向
從電機端向泵看，為逆時針方向旋轉，即吸入口在左，吐出口在右。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。
SAP型單級雙吸離心泵主要零件材質
泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼和黃銅製造，但須在訂貨契約上註明。
SAP型單級雙吸離心泵成套範圍
成套供應泵，電機、聯軸器。
SAP型單級雙吸離心泵的型號參數
| 參數 型號 | 流量 Q | 揚程 H | 轉速 n | 軸功率 Pa | 配帶電動機 | 效率 η | 必須汽 蝕餘量 | 葉輪名義直徑 | 進出口徑 | 泵重 | ||
| 功率 | 型號 | |||||||||||
| m/s | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| 6SAP-6 | 126 180 216 | 35.0 50.0 60.0 | 104 97 87 | 2980 | 49 59.5 64.8 | 75 | Y280S-2 | 73 80 79 | 3.0 3.8 5.3 | 270 | 150 100 | 160 |
| 6SAP-6A | 119 170 204 | 33.1 47.2 56.6 | 91 84.5 76 | 2980 | 42 50 54.7 | 75 | Y280S-2 | 70 78 77 | 3.0 3.7 4.7 | 256 | 150 100 | 160 |
| 6SAP-6J | 72 90 108 | 20.0 25.0 30.0 | 25 22.5 20 | 1480 | 6.71 7.45 8.4 | 11 | Y160M-4 | 73 74 70 | 2.6 2.7 2.9 | 270 | 150 100 | 160 |
| 6SAP-8 | 108 160 193 | 30.0 44.5 53.5 | 58 54 50 | 2980 | 24.4 29 31.2 | 37 | Y200L2-2 | 70 81 84 | 2.9 3.8 4.4 | 205 | 150 100 | 120 |
| 6SAP-8A | 108 144 174 | 30.0 40.0 48.3 | 46 44 39 | 2980 | 18 21.6 23 | 30 | Y200L1-2 | 76 80 80 | 2.9 3.6 4.1 | 185 | 150 100 | 120 |
| 6SAP-8B | 108 133 160 | 30.0 36.9 44.5 | 38 36 32 | 2980 | 15.5 17 18 | 22 | Y180M-2 | 72 77 77 | 2.9 3.4 3.8 | 170 | 150 100 | 120 |
| 8SAP-7 | 216 280 336 | 60.0 77.8 87.2 | 99 95 87 | 2980 | 78.6 90.8 101 | 132 | Y315M-2 | 74 80 79 | 4.0 4.7 6.0 | 272 | 200 125 | 255 |
| 8SAP-7A | 210 262 314 | 58.4 72.8 87.2 | 87 83 74 | 2980 | 68.2 77 83.2 | 110 | Y315S-2 | 73 77 76 | 4.0 4.5 5.7 | 255 | 200 125 | 255 |
| 8SAP-7B | 196 247 300 | 54.4 68.6 83.4 | 76 73 63 | 2980 | 57 64.6 71.5 | 75 | Y280S-2 | 72 76 72 | 4.0 4.2 5.4 | 240 | 200 125 | 255 |
| 8SAP-10 | 194 280 351 | 53.9 77.8 97.5 | 71 63 52 | 2980 | 52.1 59.3 65.4 | 75 | Y280S-2 | 72 81 76 | 2.8 4.1 5.3 | 235 | 200 150 | 180 |
| 8SAP-10A | 180 259 324 | 50.0 72.0 90.0 | 58 52 41 | 2980 | 40.6 46 50.2 | 55 | Y250M-2 | 70 79 72 | 2.7 3.8 4.9 | 217 | 200 150 | 180 |
| 8SAP-10B | 173 239 288 | 48.0 66.4 80.0 | 48 44 36 | 2980 | 32 36.7 38 | 45 | Y225M-2 | 70 78 74 | 2.6 3.5 4.2 | 200 | 200 150 | 180 |
| 10SAP-6 | 432 540 720 | 120.0 150.0 200.0 | 96 94 89 | 1480 | 162.6 177.2 215.5 | 250 | Y355M2-2 | 74 78 81 | 5.1 6.3 9.2 | 530 | 250 200 | 860 |
