概述

S型單級雙吸中開離心泵系單級雙吸水平中開式離心泵，適應於工廠、城市、礦山、電站、農田、水利工程等領域。用於輸送不含固體顆粒的清水或物理、化學性質類似於水的其它液體，被輸送的介質溫度為0℃～80℃，允許最大進口壓力0.6MPa。

流量：Q72~10800m3/h
揚程：H11~140m

例：200S-42

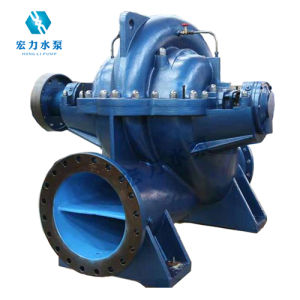

S型單級雙吸中開離心泵

200－吸入口徑200mm
S－單級雙吸水平中開式離心泵

42－設計點揚程

單級雙吸水平中開式離心泵為臥式安裝，泵殼於軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。單級雙吸水平中開式離心泵軸封為用軟填料密封或機械密封。

從電機端向單級雙吸水平中開式離心泵看，S型單級雙吸中開離心泵為逆時針方向旋轉，即吸入口在左，吐出口在右。泵為順時針方向旋轉，即吸入口在右，吐出口在左。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。

單級雙吸水平中開式離心泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼或黃銅製造，但須在訂貨契約上註明。

成套供應泵，電機、聯軸器。泵吸入口≤200mm配公用底座，其餘不配底座。
