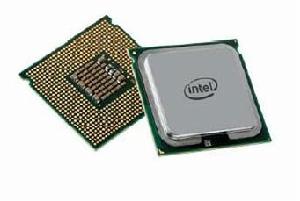

INTEL Xeon
Prestonia
是Xeon處理器的第二代核心，Prestonia同第一代的Foster核心之間的首要區別就是整合的二級快取容量的差別，前者為512KB，而後者僅為256KB。Prestonia核心處理器也採用了先進的0.13微機製造工藝。但是Prestonia核心最大的優勢就是增加了對Hyper-Threading（超執行緒）的支持。Hyperthreading早先稱為Jackson技術，這是一種多執行緒（SMT Simultaneous Multi-Threading）技術的擴展，其主要功能就是讓處理器在單處理器工作模式下也進行多執行緒工作（每塊處理器可以同時進行一個以上進程的處理）。
Nocona
這是Intel的XEON CPU核心，採用90nm製程，使用800Mhz FSB，具有16KB L1快取、1MB L2快取和12KB uOps Trace快取，同時支持SSE3以及HyperThreading。對應Xeon處理器通過EM64T技術同時支持32位和64位計算，並通過集成DBS（Demand Based Switching，基於需要切換技術）實現增強型SpeedStep技術，可以根據工作負載動態調整處理器運行頻率和功耗。
Irwindale
Xeon產品的核心，前端匯流排、HyperThreadingII、增強型Speedstep、EDB以及EM64T都和Nocona完全一致。該核心與Nocona核心最大的不同就是二級快取進一步提升到2MB，頻率由3.0G開始起跳，與Pentium 4 600系列處理器的架構有些類似。不過由於二級快取的加大，工藝也沒得得到改進，導致該處理器的功率和發熱量均大大高於Nocona，在選購該處理器時散熱應該引起足夠的重視。
Allendale（雙核心）
這是與Conroe同時發布的Intel Xeon平台雙核心處理器的核心類型，其名稱來源於美國加利福尼亞州南部的小城市“Allendale”。Allendale核心於2006年7月27日正式發布，仍然基於全新的Core(酷睿)微架構。Allendale核心的二級快取機制與Conroe核心相同，但共享式二級快取被削減至2MB。包括Intel Xeon 3050 (2.13 GHz/2MB L2/FSB1066)，Intel Xeon 3040 (1.83 GHz/2MB L2/FSB1066)，Allendale核心仍然採用65nm製造工藝，核心電壓為1.3V左右，封裝方式採用PLGA，接口類型仍然是Socket 775，仍然支持硬體防病毒技術EDB、節能省電技術EIST和64位技術EM64T以及虛擬化技術Intel VT。除了共享式二級快取被削減到2MB以及二級快取是8路64Byte而非Conroe核心的16路64Byte之外，Allendale核心與Conroe核心幾乎完全一樣，可以說就是Conroe核心的簡化版。當然由於二級快取上的差異，在頻率相同的情況下Allendale核心性能會稍遜於Conroe核心。
Conroe（雙核心）
Intel Xeon 3000系列的新核心，與Intel Core 2 Duo採用相同的LGA 775針腳，而非Woodcrest所用的LGA 771針腳。Xeon 3000系列處理器運行於1066 MHz系統匯流排(FSB)，內含4 MB共享型二級快取，支持Intel 64位擴展技術(Intel EM64T)，Intel虛擬化技術(Intel Virtualization Technology)及Enhanced Intel SpeedStep技術，其中包括 Xeon 3060和3070，Intel Xeon 3070 (2.66 GHz/4MB L2/FSB1066)，Intel Xeon 3060 (2.40 GHz/4MB L2/FSB1066)。新的Xeon處理器採用了Core核心，與前代的NetBurst相比，在性能和功耗方面都有了很大的提高和改善。
Dempsey（雙核心）
Dempsey是Xeon的雙核心版本，型號命名為50xx的雙核處理器，包括5030(2x2MB/2.67GHz/667 MHz前端匯流排/功率95W/DP)、5050(2x2MB/3.00GHz/667MHz前端匯流排/功率95W/DP)、5060(2x2MB/3.20GHz/前端匯流排1066 MHz/功率130W/DP)、5063(2x2MB/3.20GHz/前端匯流排1066 MHz/功率95W/DP)、(5080 2x2MB/3.73 GHz/前端匯流排1066 MHz/功率130W/DP)。這些Xeon 50XX系列均為雙核心，主頻從2.50GHz到3.73GHz，所有處理器採用 65 納米製造工藝，均支持FB-DIMM記憶體，英特爾虛擬化技術、超執行緒(HT)技術、增強型英特爾SpeedStep動態節能技術(其中5063、5060不支持)、英特爾64位記憶體擴展技術、英特爾病毒防護技術。這些處理器均配置了4MB L2快取，其中每個核心獨享2MB L2快取，其前端匯流排為1066MHz或者667MHz，可以提供8.5GB/s或者5.3GB/s的傳輸頻寬。採用65nm工藝的雙核心Xeon Dempsey使用LGA771接口。與此50XX系列配合的晶片組為Intel 5000X，5000P，5000Z，5000V。
WoodCrest（雙核心）
這是XEON採用Core微架構的伺服器級雙核心處理器，WoodCrest核心處理器包括Xeon 5110(1.6GHz/4MB L2/1066MHz FSB)、Xeon 5120(1.86GHz/4MB L2/1066MHz FSB)、Xeon 5130(2GHz/4MB L2/1333MHz FSB)、Xeon 5140(2.33GHz/4MB L2/1333MHz FSB)、Xeon 5150(2.66GHz/4MB L2/1333MHz FSB)及最高型號Xeon 5160(3GHz/4MB L2/1333MHz FSB)，採用LGA 771處理器接口，全線最高功耗只有80W，對比上代Dempsey核心最高功耗可高達130W有著明顯的改善，支持Intel EM64T、Intel Execute Disable Bit、Intel Virtualization Technology功能，而Demand-Based Switching功能則只提供於Xeon 5140或以上的型號。另有一款低功耗產品XEON 5148 LV，頻率為2.33GHz/4MB L2 Cache/1333MHz FSB，但最高功耗只有40W，是正常型號的一半，並完全支持援Intel EM64T、Intel Execute Disable Bit、Intel Virtualization Technology功能及Demand-Based Switching功能。與此51XX系列配合的晶片組為INTEL 5000X，5000P，5000Z，5000V。
Clovertown（四核心）
英特爾四核心至強代號為Clovertown，採用65nm製程，同樣基於新的Core微架構。Clovertown並非是在一個晶片(DIE)上集成全部四顆核心，而是將兩個獨立的雙核心Woodcrest Xeon DP 5100晶片封裝在一起而來。Clovertown被命名為Xeon DP 5300系列，並且在型號前加入功耗級別顯示，如X代表高性能且TDP(熱設計功耗)為120W、E代表主流級別且TDP約80W、L代表低電壓版且TDP僅50W。。Clovertown核心基本上是把兩顆WoodCrest核心封裝在一起。Clovertown採用1066 FSB，擁有2×4MB二級快取，該系列處理器家族共有4個成員：X5355，E5345，E5320和E5310，其核心頻率分別為2.66GHz，2.33GHz，1.86GHz和1.60GHz，其中Xeon DP X5355和E5345型號支持1333MHz前端匯流排，而Xeon DP E5320和E5310則支持1066MHz前端匯流排。以上四款處理器均具有8MB二級快取。這種處理器同樣採用LGA 771接口，所以並不需要新的晶片組支持，升級非常方便。S5000V、S5000X和S5000P等現有晶片組都支持Clovertown，對應的的主機板型號則分別是S5000VSA、S5000XVN和S5000PSL。需要注意的是：只有特定批號的這些主機板才可以使用Clovertown，不是所有，同時對BIOS進行更新也是非常必要的。
