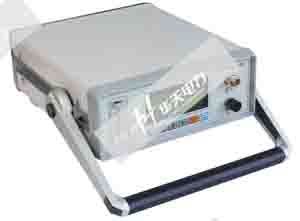

產品概述
產品型號:HTWS-V參考標準:DL/T911-2004
生產廠家:武漢市華天電力自動化有限責任公司
產品用途:適用於空氣、氮氣、惰性氣體以及任何不含腐蝕性介質的氣體的濕度測量
解決方案:電容器選型方案、絕緣油選型方案、SF6氣體選型方案
產品特徵
1、高穩定性:在嚴重干擾條件下,測量數據能穩定在±0.5℃範圍內,並具有卓越的長期穩定性,重複性好。2、高精度:採用原裝進口高性能露點感測器和高速12位Σ-ΔAD模數轉換器,最高分辨力達到0.1℃,完全滿足實際測量要求。全量程內做到測量結果精確可靠,測量範圍寬,回響速度快,測量結果穩定可靠。
3、智慧型化:開機自校準,感測器探頭可自動校準零點,自動消除因零點漂移而引入的系統誤差,保證測量的準確性。
4、多重保護:帶油污過濾裝置,不受灰塵粒子和大多數化學物污染的影響,可對感測器抗油污保護,極適合工業環境的使用。乾燥器可有效保護露點感測器探頭,延長感測器使用壽命。
5、快速省氣:開機進入測量狀態後,露點值測定時間為3~5min。第一次需乾燥管道和感測器,時間略長。
6、功能強大:4.7寸真彩觸摸式液晶顯示器,全中文操作界面。直接顯示露點值(℃)、微水值(uL/L)、日期及時間,動態顯示露點測量曲線。實時保存測量數據,最多可存儲100組測量數據。
7、通信功能:RS232接口可與PC機串口相連,方便PC機對數據作進一步處理。
8、使用方便:採用日本原裝進口自鎖接頭,插拔方便,安全可靠,無漏氣。靈敏的觸摸式按鍵方便操作,提高工作效率。內置大容量可充電鋰電池,體積小、重量輕,便於攜帶。
產品工作原理
當被測氣體進入感測器採樣室,氣體中的微量水分被吸附到感測器的微孔中,感測器將這種變化轉換成電信號,通過微處理器加以處理,最後送到液晶屏上顯示。微水測量儀由氣路部分、感測器部分、信號處理部分和液晶顯示輸出等部分組成。
測量方法
1、連線SF6設備將測量管道上螺紋端與開關接頭連線好,用扳手擰緊,關閉測量管道上另一端的針型閥;再把測試管道上的快速接頭一端插入露點儀上的採樣口;將排氣管道連線到出氣口。最後將開關接頭與SF6電氣設備測量接口連線好,用扳手擰緊;
2、檢查電量
推薦優先使用交流電。使用直流電時,請查看右上角顯示的電池電量,如果電量低於約20%,請關機充電後繼續使用。
3、初始化
打開儀器電源開關,儀器進入初始化自校驗過程。
4、主機界面
4、主界面左邊一列為觸摸按鍵,包括“校準”、“保存”、“讀取”、“通訊”、“溫度”等按鍵,用戶可根據需要選擇不同的按鍵;主界面上方實時顯示SF6氣體的露點值和體積比;中間部分將動態顯示露點測量曲線;下方是時鐘、電池電量顯示。
5、開始測量
進入主界面後儀器自動開始測量,測量曲線將在液晶屏上實時顯示。旋轉面板上“乾燥-測量” 手柄至“測量”位置,逆時針調節流量調節旋鈕,把流量調節到0.6L/min左右,開始測量SF6露點值,如圖7所示。
5、本儀器在測量過程中可以同時顯示露點值、體積比和測量曲線,主界面上方第一個數據是“露點值”,單位是℃;第二個數據是“體積比”,單位是uL/L,意義與ppmV相同。
6、露點校準
本機為用戶開放了自校準功能,用戶若具備標準氣體,可以自行進行感測器校準。
7、存儲數據
單擊“保存”按鍵即可進入“保存”界面。點擊左右箭頭按鍵可以選擇數據保存位置,本儀器最多可以保存100條數據。保存位置選擇完畢,點擊“確認”即可將數據保存到儀器中;點擊“取消”,保存位置恢復為“00”;點擊“返回”,返回到主界面。
8、讀取
單擊“讀取”按鍵即可進入“讀取”界麵點擊左右箭頭按鍵可以選擇要讀取數據的位置,點擊“確認”即可顯示儀器中該位置保存的數據。繼續選擇要讀取數據的位置,點擊“確認”後即可顯示下一條數據。點擊“返回”,返回到主界面。
9、通訊
單擊“通訊”按鍵即可進入“通訊”界面,將隨機附帶的RS232串口數據線一端接入儀器後面的RS232接口,另一端接入計算機串口,點擊“開始”,使用隨機附帶的上位機軟體,即可實現儀器與計算機的通訊。
10、溫度
單擊“溫度”按鍵即可進入“溫度”界面
界面上顯示當前溫度值。點擊“溫度校準”,儀器進入“溫度校準”界面,
溫度校準與露點校準的操作方法一樣,在此不再贅述。
11、時間校準
單擊時鐘圖示即可進入“時間校準”界面,時間校準與露點校準的操作方法一樣,在此不再贅述。
注意事項
1、儀器不工作時,必須將“乾燥—測量”手柄旋轉至“乾燥”位置!否則高精度露點感測器將暴露在高濕環境中,最終導致感測器失效。2、當電池電量顯示低於20%時,應及時為電池充電。充電過程中充電指示燈為紅色,經過3~4小時,電池即被充滿,此時充電指示燈變為綠色。在充電狀態下儀器也可以照常使用,但充電時間稍長。
3、調節氣體流量時,流量閥應緩慢打開,使流量指示在0.6L/min左右。
4、儀器應放置在安全位置,防止摔壞。避免劇烈震動。
5、勿測有腐蝕性的氣體。
