引言
檢測並解決光纖布線的問題,防止演變成網路問題隨著越來越多的OM3/OM4多模光纖安裝於企業網用以支持10Gbps、40Gbps與100Gbps的通信流量,光纖可靠性變得至關重要。防止網路中斷或迅速恢復網路,是所有企業技術人員的一項必要能力。傳統的功率和損耗測試來診斷故障的方法已不能滿足要求。
FiberQuickMap故障診斷工具的優點
簡單易用沒有什麼方法比一鍵式故障診斷更簡便。將FiberQuickMap插入光纖通道的一端,然後按下“Test”(測試)按鈕,顯示任何目標事件的位置,並確認通道連通性。
快速顯示結果
測試時間僅為6秒,無需使用費時的不斷嘗試和排錯的方法排除故障。
信息簡明
FiberQuickMap故障診斷工具可以顯示任何潛在的光纖故障源(通常為高損耗事件或光纖斷點)的距離,並顯示網路性能降低的原因(高反射值事件導致的誤碼率上升)。
結構堅固
採用福祿克網路公司獨特的抗衝擊護套,握持牢固而舒適。
概述

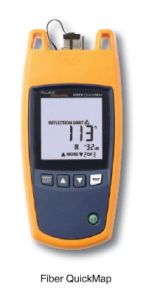

福祿克網路公司的FiberQuickMap是一款企業級光纖故障診斷工具,能夠迅速而有效地定位多模光纖的連線點與斷點。FiberQuickMap可以即時確定如高損耗、高反射事件等故障的距離,是所有光纖技術人員必備的故障診斷工具。當今數據中心採用的簡易故障診斷方案費時且效率低下。雷射燈雖然簡單,但是反覆照射鏈路及檢查遠端時,不僅欠精確,而且繁瑣、費時。OTDR適合用作故障排除工具,但其先進的跡線分析與跟蹤性能使其特別認證與記錄電纜的安裝質量。現在,網路技術人員需要的是一種“一線“診斷工具,能幫助他們解決光纖布線問題。
FiberQuickMap一鍵式操作易於使用,對光纖連線檢測速度快,分析詳細,是技術人員首選的故障診斷工具。
為滿足客戶對故障排除的需求,FiberQuickMap既可作為單獨的故障診斷工具使用,也可作為光纖綜合測試工具包的組件使用。
光纖故障診斷工具包(FTS)可以根據工具包配置添加以下輔助功能:
SimpliFiberPro功率計與雙波長(850nm與1300nm)多模光源可測量功率及損耗。SimpliFiberPro功率計能保存參考功率水平,允許直接顯示光纖損耗。
FT500迷你光纖視頻顯微鏡可查看光纖端面是否被污染。FT500迷你光纖視頻顯微鏡提供200倍的放大倍數,可用於安裝任何光纖。
FiberQuickMap的適用場合
FiberQuickMap能使企業快速深入地了解企業網路的多模光纖布線情況,這款完美的工具適用於:排除故障——網路性能是否下降?損耗測試是否失敗?功率或損耗測量是否低於預期?FiberQuickMap能幫助用戶定位問題原因,或解決布線問題。無需再盲目地浪費時間操作雷射燈或手電筒忙碌於光纖通道兩端。
它能定位光纖斷點或網路布線潛在的問題區域—連線器變髒、熔接點不良,這些問題都會減弱網路性能,甚至引發網路故障。FiberQuickMap能在問題擴大之前,根據默認設定或用戶自定義設定的門限值確定問題所在,幫助用戶解決問題。這些問題都會減弱網路性能。
能定位誤碼率的潛在根源—光纖端面污染引起的反射,或連線不良導致的誤碼。FiberQuickMap能定位這些問題所在區域。
“映射“光纖通道——通過驗證通道內所有的鏈路及接頭,快速確認連通性。

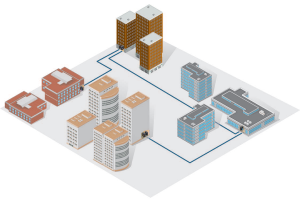

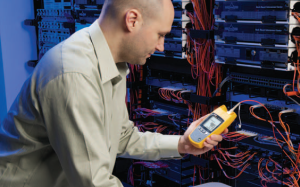

FiberQuickMap特別適合數據中心及園區網環境,檢測距離達1500m。
產品指標
電池工作溫度:0℃~50℃非工作溫度:-20℃~60℃
工作相對溫度:95%(10℃~35℃)75%(35℃~40℃)不受控制<10℃
震動:隨機,5Hz~500Hz,MIL—PRF—28800F2類
衝擊:1米跌落測試
海拔:3000米
EMC:EN61326-1:2004
電池類型:2節AA鹼性電池(不帶電池充電器)
電池使用壽命:1500次測試(典型測試)
雷射安全:CDRH1類符合EN60825-2標準
LCD類型:背光黑白顯示器(斷碼式)
折射指數範圍:1.45~1.5(出廠默認值為1.496)
自動關閉:如果沒有按下按鍵,5分粥將自動關閉。
工廠校準間隔:無
輸出波長:850nm±10nm
雷射類別:CDRH1類,符合EN60825—2
動態範圍:>11dB
最大檢測距離:1500米或4921英尺
事件最大顯示數量:9
距離精度(0m至1500m或0ft至4921ft):反射事件:±(1m+0.1%x光纖度)1非反射事件:±(3m+0.1%x光纖長度)2
測試速度:<6秒(典型速度)
連線器:可拆卸/可清潔的SC適配器、UPC拋光
所測光纖類型:50/125微米或62.5/125微米多模光纖
檢測反射事件3:-35dB默認閾值(用戶可選範圍:-20dB至-45dB,以5dB為步進值)
反射精度4::±dB
可測最大反射:-20dB
檢測損耗事件5:0.70dB默認閾值(用戶配置範圍:從0.5dB至6.1dB,以0.2dB為增量)
測試連線埠的質量:如果無光纖連線,或連線器變髒,則故障診斷工具會顯示0m或0ft。
活動光纖檢測:可檢測從600nm至1050nm的光纖信號,如有信號則顯示ACTIVELINE(有信號)。最大輸入功率為+7dB。
認證及合規性:Logo符合相關的歐盟標準
Logo符合相關的澳大利亞標準
Logo通過加拿大標準協會CSAC22.2No.61010.1.04的認證
Logo符合FCC規則A部分A類要求
1±用戶設定的折射指數(IOR)誤差±事件定位誤差。反射事件定位誤差:1m~1.5km誤差為±1m。
2±用戶設定的折射指數(IOR)誤差±事件定位誤差。非反射事件定位誤差:短於15m長度的光纖為±2m,其餘為±1m。
3尋找並定位反射值大於-55dB的事件。測試連線埠反射值<-35dB時,檢測連線埠連線器後側>1m的事件。事件反射值<-35dB時,檢測事件後側>3m的事件。
4採用-14dB基準校準值時,850nm波長下逆向散射係數為-63dB。
5在測試連線埠反射值<-35dB且任何預先事件的反射值<-35d時,檢測測試連線埠後側>10m的事件或任何預先事件。事件前的最大鏈路損耗<7dB。
相關圖片
訂購信息
FQM-MAIN:FiberQuickMap企業級光纖故障診斷工具主機,帶便攜軟包FQM-KIT:FiberQuickMap工具包,包含:FiberQuickMap、SC/SC與SC/LC(50μm和62.5μm)混合測試基準跳線以及便攜軟包
FTS900:FiberQuickMap工具包,包含:FiberQuickMap、SC/LC(50μm和62.5μm)混合測試基準跳線、VisiFaultVFL以及便攜軟包
FTS1000:FiberQuickMap故障診斷工具包,包含:FiberQuickMap、SC/SC與SC/LC(50μm和62.5μm)混合測試基準跳線、VisiFaultVFL、SimpliFiberPro功率計與多模光源以及便攜包
FTS1100:FiberQuickMap故障診斷工具包,包含:FiberQuickMap、SC/SC與SC/LC(50μm和62.5μm)混合測試基準跳線、VisiFaultVFL、SimpliFiberPro功率計與多模光源、FT500迷你光纖視頻顯微鏡以及便攜包
附屬檔案
SFPOWERMETER:含SimpliFiberPro光纖功率計、SC適配器
SFMULTIMODESOURCE:SimpliFiberPro多模850/1300光源
FT525:迷你型光纖檢查儀和清潔工具包包括:迷你型光纖視頻顯微鏡、一套清潔耗材(清潔管、10個清潔卡、溶劑筆、2.5mm連線埠清潔棉簽和1.25mm連線埠清潔棉簽)以及便攜包
NFC-Kit-Case:光纖清潔工具包(帶便攜包)
NFC-Kit-Box:光纖清潔工具
NFK1-1SMPLX-SC:基準測試跳線,62.5/125μm,SC/SC,1m
NFK1-1SMPLX-LC:基準測試跳線,62.5/125μm,SC/LC,1m
NFK1-1SMPLX-ST:基準測試跳線,62.5/125μm,SC/ST,1m
NFK2-1SMPLX-SC:基準測試跳線,50/125μm,SC/SC,1m
NFK2-1SMPLX-LC:基準測試條線,50/125μm,SC/LC,1m
NFK2-1SMPLX-ST:基準測試跳線,50/125μm,SC/ST,1m
NFK1-LAUNCH-SC/FQM:發射/接收光纖,62.5/125μm,SC/SC,30m
NFK1-LAUNCH-LC/FQM:發射/接收光纖,62.5/125μm,SC/SC,30m
NFK1-LAUNCH-ST/FQM:發射/接收光纖,62.5/125μm,SC/ST,30m
NFK2-LAUNCH-SC/FQM:發射/接收光纖,50/125μm,SC/SC,30m
NFK2-LAUNCH-LC/FQM:發射/接收光纖,50/125μm,SC/LC,30m
NFK2-LAUNCH-ST/FQM:發射/接收光纖,50/125μm,SC/ST,30m
NF300SM:ST/ST光纖適配器
NF310SM:SC/SC光纖適配器
