Dr[DR]

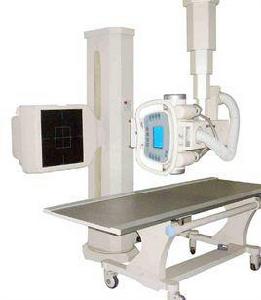

DR指在計算機控制下直接進行數位化X線攝影的一種新技術，即采非晶矽平板探測器把穿透人體的X線信息轉化為數位訊號，並由計算機重建圖像及進行一系列的圖像後處理。DR系統主要包括X線發生裝置、直接轉換平板探測器、系統控制器、影像監示器、影像處理工作站等幾部分組成。DR由於採用數位技術，因此可以根據臨床需要進行各種圖像後處理，如圖像自動處理技術，邊緣增強清晰技術、放大漫遊、圖像拼接、興趣區窗寬窗位調節以及距離、面積、密度測量等豐富的功能。另外由於DR技術動態範圍廣，X線光量子檢出效能（DQE）高，具有很寬的曝光寬容度，即使曝光條件稍差，也能獲得很好的圖像。DR的出現打破了傳統X線圖像的觀念，實現了人們夢寐以求的由模擬X線圖像向數位化X線圖像的轉變，與CR（Computer Radiography）系統比較具有更大的優越性。

基本信息

• 中文名：直接數字平板X線成像系統
• 英文名：Digital Radiography

• 定義：計算機控制進行數位化X線攝影
• 技術：數位化成像技術
• 套用領域：臨床醫學
• 特點：具有較高的量子檢測效率
• 簡 稱：Dr

DR特點

用DR進行的胸部檢查

(一)DQE，檢測效率可達74%，普通屏片組合X線照片DQE為30%。

(二)DR成像速度快，採集時間10ms以下，成像時間僅為3秒，放射診斷醫師即刻在螢幕上觀察圖像。數秒即可傳送至後處理工作站,進行閱片發診斷報告，常規胸部DR照片從檢查到出診斷報告大約5—10分鐘。

(三)DR具有較高的空間分辨力和低噪聲率，非晶矽接受X線照射後直接轉換為電信號，可避免其他成像方式如普通屏片組合照片、CR等光照射磷物質後散射引起的圖像銳利度減低，因此可獲得高清晰圖像。並可獲得高性能的MTF曲線。

Dr[DR]

（四)數字圖像可進行後處理。圖像後處理是數字圖像的最大特點。只後要保留原始數據，就可以根據診斷需要，並通過軟體功能，有針對性的對圖像進行處理，以提高診斷率。處理內容有窗技術、參數測量、特徵提取、圖像識別、二維或三維重建、灰度變換、數據壓縮，這些均是高科技醫學影像學領域中套用的重要體現。

(五)DR具有低的輻射劑量。我院這款DR的胸部正位照片（成年人），採用125KV、320MA、0.3MAS、距離4500px照片條件，X射線劑量僅為0.20倫琴，僅為普通屏片組合X線照片的X線劑量的1/53.3（普通屏片組合X線胸部正位片X線劑量達：10.67倫琴），是CR照片X線劑量的1/10,即一次屏片組合X線胸部照片所接受X線照射劑量相當於53.3次DR照片X線劑量的總數，所以DR照片所受X線照射劑量大大低於CEC制定的輻射標準。減少X線對人體照射的不良影響。特別是對X線較敏感的少年兒童、育齡成年人需要X線檢查時。DR照片是您最佳的選擇。

(六)DR的直接轉換技術，使網路工作簡單化，效率高，為醫學影像學實現全數位化和無膠片化鋪平了道路

(七)有效解決了圖像的存檔管理與傳輸，採用光碟刻錄形式保存圖像資料，隨時能為受檢者提供照片列印服務，防止照片丟失而重複照片，且高清晰的DR照片是全區各大醫院互認的照片影像，到上級醫院不必做重複檢查，減少重複檢查的開支。

總之，DR帶給我們的是高的DQE、大的寬容度、低的曝光劑量、高分辨力的圖像、快的X線轉換效率，減輕了放射技術工作人員的勞動負荷。今後伴隨著電子計算機技術，微電子技術等信息技術飛速發展，必將為醫學影象學的發展提供更廣闊的空間，使醫學影像形態學診斷水平不斷提高。

成像對比

與模擬X線成像系統對比

Dr[DR]

DR照片圖像與模擬X線照片圖像相比，數字圖像的優勢為：

1．數字圖像的密度解析度高。普通屏片組合X線照片的密度解析度只能達到26灰階，而數字圖像的密度解析度可達到210-12灰階。雖然人眼對灰階的解析度有一定的限度，但固有數字圖像可通過變化窗寬、窗位、轉換曲線等技術，可使全部灰階分段得到充分顯示。從而擴大了密度解析度的信息量。擴大照片的診斷範圍。如普通屏片組合X線胸部正位片的縱隔、心影后肺組織觀察不清，與雙膈肌重疊的肋骨也無法觀察，如有骨折極易漏診，但DR照片可以通過調節窗寬、窗位、轉換曲線等技術，很清楚看到縱隔、心影后肺組織病變，與膈肌重疊的肋骨也能顯示清楚等。

2．數字圖像可進行後處理 。圖像後處理是相對於模擬X線成像，數字圖像的最大特點。只要存在原始數據，就可以根據診斷的需求，通過軟體功能，有針對性的對圖像進行處理，以提高診斷率。處理內容通常有窗技術、參數測量、特徵提取、圖像識別、二維或三維重建、灰度變換、數據壓縮，這些均是高科技醫學影像學領域中套用的重要體現。

3、數字圖像可以存儲、調閱、傳輸或拷貝。數字圖像可以存儲於磁碟、磁帶、光碟及各種記憶卡，並可隨時進行調閱、傳輸。影像數據的儲存和傳輸是PACS系統建立的最重要部分，為聯網、遠程會診、實現無膠片化等奠定了良好基礎。

4、成像速度快。由於DR系統改變了以往傳統的攝影、成像方法，時間分明辨率明顯提高，曝光後10秒鐘即可獲得數字影像，極大地提高了工作效率，且可以進行全身各部位檢查，大大方便了臨床重症、急症患者的診治。
