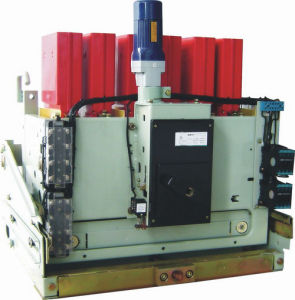

DW17萬能式斷路器

2500 2500 100

DW17萬能式斷路器適用於交流50Hz、電壓380V、電流至4000A的配電網路中，用來分配電能和供作配電線路及電源設備免受過載、欠電壓、短路保護之用。同時在正常條件下可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50HZ、電壓380V網路中可用來作電動機的過載短路保護，同時在上述條件下也可作為電動機的不頻繁起動之用。配電線路及電源設備免受過載、欠電壓、短路保護之用。同時在正常條件下可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50HZ、電壓380V網路中可用來作電動機的過載短路保護，同時在上述條件下也可作為電動機的不頻繁起動之用。斷路器是採用立體式的積木結構，分為四個框架電流等級，即630～1605A一個框架電流等級：2000～2505A一個框架電流等級，3200～3205A一個框架電流等級，4000A～4005A一個框架電流等級。四個框架以630～1605框架為基礎，其它框架則根據不同的額定電流採用積木式結構拼裝而成。整體斷路器由框架、觸頭系統、滅弧系統、脫扣器、操作機構、抽屜框架、插刀、插座及二次接線迴路組成。總體結構分固定連線式和抽屜式兩種，抽屜式附有加長導軌以利於用戶的維修。接線方式有垂直進出線、水平進出線，操作方式有手動操作、直接電動操作和預貯能操作。斷路器的過電流脫扣器由瞬時脫扣器、長延時脫扣器和短延時脫扣器組成。用戶可根據使用要求進行組合，實現一段、二段或三段保護。一、產品概述1.1DW空氣開關線圈配套用於各類空氣開關，根據功能不同可分為電磁、分勵、失壓、釋能等種類。1.2重要用途及適用範圍：本線圈適合用於交流50Hz、電壓為380V的電路中。1.3使用環境條件A、海拔高度不超過2000mB、周圍空氣的溫度上限不超過+40℃C、周圍空氣溫度下限為-5℃D、周圍空氣最大相對濕度不大於90%E、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括電塵埃）。二、結構2.1吸引線圈為繞制式，防護等級IP00；2.2吸引線圈主要是由線圈骨架、漆包線、絕緣紙繞制而成。2.3當線圈通電時，使鐵芯吸合，當電源切斷時，鐵芯釋放。達到控制電路效果。三、技術特性3.1吸合線圈在電壓不低於85%額定電壓和不高於110%的額定電壓可靠工作。四、安裝安裝前應注意線圈的額定電壓、型號和規格是否與整機相符合。五、使用5.1在使用前檢查電源接線是否牢固；5.2在使用前試驗鐵芯和線圈是否匹配，活動支架是否靈活。六、運輸、貯存6.1運輸6.1.1圈在運輸過程中，嚴禁雨淋；受潮。6.1.2在裝卸過程中嚴禁拋擲，以免損壞吸引線圈。6．2貯存吸引線圈應貯存在通風、乾燥、相對濕度不大於80%的倉庫中，周圍無酸、鹼及其它腐蝕性氣體。DW17系列萬能式斷路器（以下簡稱斷路器）適用與交流50Hz，額定工作電壓400V、690V，額定電流630A至4000A的配電網路中，用來分配電能、保護線路和電源設備（如發電機、整流裝置等）免受過載、短路和欠電壓等故障的危害。也能直接起動電動機，切具有選擇性保護功能。
斷路器符合標準IEC60947-2及GB14048.2。
3、正常工作條件
3.1周圍空氣溫度
周圍空氣問題最高不超過+40℃
周圍空氣溫度24h的平均值不超過+35℃
周圍空氣溫度下限值不低於-5℃
3.2安裝地點海拔不超過2000m
3.3大氣條件
大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對溫度為90%。同時，該月的月平均最低溫度為+25℃。並考慮到因溫度的變化發生在產品表面上的凝露。
3.4污染等級：三級
3.5安裝類別：主電路和欠電壓脫扣器安裝類別為Ⅳ，輔助電路安裝類別Ⅱ。
3.6安裝條件：斷路器必須垂直地安裝在無顯著搖動和衝擊振動，沒有雨雪侵襲，且與垂直面傾斜度不超過5°的地方。
DW17系列萬能式斷路器(以下簡稱斷路器)適用於交流50Hz，額定工作電壓為400V或690V，額定電流630A至4000A的配電網路中，用來分配電能、保護線路和電源設備(如發電機、整流裝置等)免受過載、短路和欠電壓等故障的危害。也能直接起動電動機，且具有選擇性保護功能。本產品符合IEC60947-2、GB14048.2標準。DW17(ME)系列萬能式斷路器(以下簡稱斷路器)適用於交流50Hz、電壓380V、電流至4000A的配電網路中，用來分配電能和供作配電線路及電源設備免受過載、欠電壓、短路保護之用。同時在正常條件下可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50HZ、電壓380V網路中可用來作電動機的過載短路保護，同時在上述條件下也可作為電動機的不頻繁起動之用。配電線路及電源設備免受過載、欠電壓、短路保護之用。同時在正常條件下可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50HZ、電壓380V網路中可用來作電動機的過載短路保護，同時在上述條件下也可作為電動機的不頻繁起動之用斷路器的主要參數型號殼架等級最大額定電流A額定電流In

DW17萬能式斷路器

A額定極限短路分斷能力IcuKA/COSφ額定極限短路分斷能力IcsKA/COSφ額定短時耐受電流
IcwKA飛弧距離mm
400V690V400V690V400V690V
DW17-16001600630800100050/0.2550/0.2550/0.2550/0.2530250/250350/350
12501600190050/0.2550/0.2550/0.2550/0.2550
DW17-2500250020002500290080/0.2580/0.2580/0.2580/0.2580350/500350/500
DW17-320032003200390080/0.2580/0.2580/0.2580/0.2580
DW17-4000400040005000100/0.20100/0.20100/0.20100/0.20100400-
注1：額定工作電流1900A、2900A、3900A、5000A規格為增容型。注2：飛弧距離為水平/垂直進出線。
