簡介

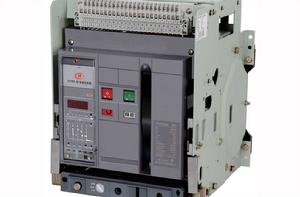

萬能斷路器功能介紹:斷路器為立體布置形式,觸頭系統、瞬時過電流脫扣器左右側板均安裝在一 塊絕緣板上。上部裝有滅弧系統,操作機構可裝在正前方或右側面,有“分”、“合”指示及手動斷開按鈕。其左上方裝有分勵脫扣器,背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流 電壓變換器套在下母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器可分別裝在下方。 DW15-2000、3200、4000、6300斷路器為立體布置形式,由底架、側板、橫樑組成框架,每相觸頭系統安裝在底架上,上面裝滅弧室。操作機構在斷路器右前方,通過主軸與觸頭系統相連。電動操作機構通過方軸與機構連 成一體裝於斷路器下部,作為斷路器的貯能或直接閉合之用,貯能後的閉合由釋能電磁鐵承擔。在左側 板上方裝有防回跳機構,以防止斷路器在斷開時彈跳。各種過電流脫扣器按不同要求裝在斷路器下方,欠電壓,分勵脫扣器及電動操作控制部分裝在左側,其中欠電壓、分勵脫扣器通過脫扣器與放大機構相 連,以減少斷路器的脫扣力。12對輔助觸頭供用戶聯接二次迴路用,面板上有顯示斷路器工作位置的指 示牌“1”“0”和“貯能”指示,還有供合閘及分閘用的按鈕“1”“0”(均按下)。DW15-1000、1600斷路器附有正面手動操作手柄;DW15-2500、4000附有檢修用的手動操作手柄(均可卸下) 。
特點
智慧型型萬能式斷路器適用交流50Hz,額定電壓380V、660V,額定電流為200A-6300A的配電網路中,主要用來分配電能和保護線路及電源設備免受過載、欠電壓、短路,單相接地等故障的危害,該斷路器具有多種智慧型保護功能,可做到選擇性保護,具動作精確,避免不必要的停電,提高供電可靠性。在正常的條件下,可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50Hz電壓380V 的網路中可用作保護電動機的過載和短路。在正常條件下還可作為電動機的不頻繁起動之用 。
分類
1.按用途分
a.配電用
b.保護電動機用
2.按選擇保護性能分
a.選擇型
b.非選擇性
3.按傳動裝置分
a.手柄直接傳動(正面中央手柄直接傳動和側面手柄直接傳動,額定工作電壓1140V只供側面)
b.電磁鐵傳動
4.按脫扣器種類分
a.具有過電流脫扣器
b.具有過電流脫扣器和分勵脫扣器
c.具有過電流脫扣器和欠電壓瞬時(或延時)脫扣器
d.具有過電流脫扣器、欠電壓瞬時(或延時)脫扣器和分勵拖扣器
5.按過電流保護種類分
a.短路瞬時動作
b.過載長延時,短路短延時及特大短路瞬時動作
6.按欠電壓保護種類分
a.欠電壓瞬時動作
b.欠電壓延時動作
7.按主迴路進出線方式分
a.板後進出線(水平進出線)
b.板前進出線(垂直進出線)
c. 板前進線、板後出線(水平出線、垂直出線)
d. 板後出線、板前進線(垂直出線、水平出線)
安裝尺寸
型號 | 殼架等級 | 安裝孔寬度 | 安裝孔高度 | 安裝孔直徑 |
DW16 | 630 | 213±1.2 | 227±1.2 | 9.5 |
DW16 | 2000 | 400±1.4 | 450±1.25 | 14 |
DW16 | 4000 | 580±1.4 | 450 | 14 |
使用環境
1.周圍空氣溫度上限不超過+40℃,下限不低於-5℃,且24h的平均值不超過+35℃。
2.安裝地點在海拔高度不超過2000m。
3.大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較低溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度為+25℃,並且考慮到因溫度變化而發生在產品表面上的凝霜。
4.污染等級:3級
5.安裝條件:可垂直安裝,亦可水平安裝
6.安裝類別:斷路器主電路及欠電壓透口氣繾綣,電源變壓器初級線圈的安裝類別為IV,其餘輔助電路,控制電路安裝類別為III類 。
性能對比
萬能式斷路器和塑殼式斷路器的性能對照表
指標內容 | 萬能式斷路器 | 塑殼斷路器 |
額定電壓 | 較高 可至1140V | 較低 在660V以下 |
額定電流 | 一般在200~6300A | 多為600A以下 |
選擇性 | 有短延時 能滿足選擇性保護要求 | 大都無短延時 不能滿足選擇性保護要求 |
短路分斷能力 | 較高 | 較低 |
脫扣器設定 | 可裝設各種脫扣器以適應不同的保護要求 | 多數只有過流 失壓和分勵只能選裝其一 |
套用範圍 | 宜做主開關 | 宜做支路開關 |
操作方式 | 變化多 有手柄 槓桿電磁鐵和電動機操作 | 變化少 多為手柄 也有帶電機傳動機構 |
接觸防護 | 差 | 好 |
適修性 | 較方便 | 不便 多數不考慮維修 |
安裝方式 | 宜於開關櫃內安裝 有抽屜式結構 | 可單獨安裝 也可裝於開關櫃內 |
隔離性能 | 較好 | 較差 |
短時耐受電流 | 較大 | 較小 |
飛弧距離 | 較大 | 較小 |
外形尺寸 | 較大 | 較小 |
價格 | 較高 | 較低 |
