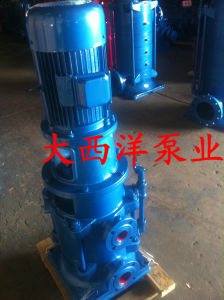

產品簡介
DL立式不鏽鋼多級泵是大西洋採用國家推薦使用的高效節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力採用水力平衡法解決，殘餘軸向力由球軸軸承承受，用油脂潤滑。軸封採用軟填料或機械密封。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆粒或纖維的液體。
DL立式不鏽鋼多級泵 產品特點
1、水力模型先進：效率高，性能範圍廣。
2、結構新穎，運行可靠：取消了平衡鼓，其軸向力採用水力平衡，徹底解決了平衡鼓易鏽蝕、易咬死、易磨損的問題，保證了運行更加可靠。
3、更少的運行、維修費用：採用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
4、運行平穩，噪音低：採用低轉速電機，使泵運行平穩，噪音更低。
5、立式結構，占地面積小。四、技術參數：流量：4.2-504m3/h；揚程：24-240m；功率：1.5-450kw；轉速：1480r/min；口徑：φ40-φ250；溫度範圍：0-+90℃；工作壓力：≤2.4Mpa。
DL立式不鏽鋼多級泵 使用條件
1、 使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、DL立式多級泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、最大系統工作壓力≤2.5MPa;
5、周圍環境溫度應低於40℃,相對濕度低於95%。
結構說明
DL立式不鏽鋼多級泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機採用聯軸器連線，整體為剛性連線，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損後可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，DL立式多級泵的軸向力絕大部分由平衡鼓來承擔，其餘小部分殘餘軸向力幅角接觸球軸承來承受。進水段和出水段和結合面用紙墊通過接緊達到密封。軸封採用填料或機械密封，用戶可根據需要選擇。
DL立式不鏽鋼多級泵旋轉方向從驅動端向下看為逆時針方向轉動。
1、DL立式不鏽鋼多級泵結構緊湊，體積小，外形美觀，占地面積小，節省建築費用；

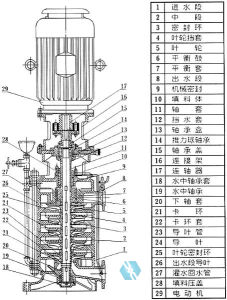

DL多級泵結構圖2、DL立式不鏽鋼多級泵的吸入口和出水口在同一中心線上，簡化管路的連線；
3、根據實際情況，DL立式多級泵的進出口可裝配成90°、180°、270°不同的方向；
4、根據實際情況，DL立式多級泵的出口可裝配成1~5個出口，以滿足同一台泵上獲得不同的揚程；
