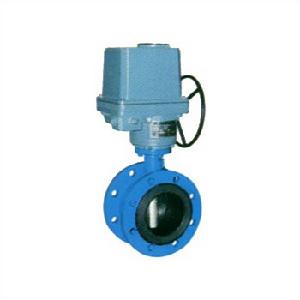

D941X電動法蘭蝶閥

150 150 1250

簡介：上海欣達閥門

電動法蘭蝶閥主要適用於水廠、電廠、鋼廠冶煉、造紙，化工、飲食等系統供排水用，尤為適用自來水管

道路上作為調節流量設備使用。

產品優點

①外殼精小流暢、體積小、重量輕、接線簡單等美觀大方、方便移動和維護。
②性能優越穩定齊全，有普通型、帶電位計型、無源型、智慧型型、快關慢關、指示器顯示等應有盡有。
③動力損耗率低，可大量節約成本。
④技術先進，電子部分採用進口原件性能穩定，機械部分加工精細精密耐磨，帶有多重保護裝置以免操作不當或過載造成損壞，手電動裝置可隨時手動控制，緊湊的結構最佳化設計消除了工作噪音大的不足。
⑤智慧型一體化裝置有信號4～20mA・DC輸入輸出，比例調節控制和定位，無需人工控制，可位置自鎖、連線簡單、性能穩定可靠、控制精度高、反應速度快等。
⑥安裝在閥門上很方便，可不用機械加工則可直接安裝在手動閥門上。
⑦電壓有AC220V、DC220V、DC24、AC110V等多種電源可提供。

注意事項

1：請務必接錯電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外用時最好給電動執行機構外加防護蓋子，防止老化。
4：開蓋後應擰緊密螺絲，防止進水或灰塵進入執行機構內部。
5：請不要安裝在易爆氣體周圍。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行機構。
8：本廠不接受任何對執行機構的不正當改變和維修的責任

具體參數

公稱通徑DN	結構長度（標準值）		外形尺寸（參考值）			連線尺寸9標準植）
						PN0.6MPa PN1.0MPa PN1.6MPa
毫米（mm)	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	338	180	65	140	110	88	4~14	165	125	99	4~18	165	125	99	4~18
65	112	92.5	358	180	65	160	130	108	4~14	185	145	118	4~18	185	145	118	4~18
80	114	100	413	245	72	190	150	124	4~18	200	160	132	8~18	200	160	132	8~18
100	127	110	428	240	72	210	170	144	4~18	220	180	156	8~18	220	180	156	8~18
125	140	125	444	240	72	240	200	172	8~18	250	210	184	8~18	250	210	184	8~18
150	140	142.5	553	350	93	265	225	199	8~18	285	240	211	8~22	285	240	211	8~22
200	152	170	678	350	93	320	280	254	8~18	340	295	266	8~22	340	295	266	12~22
250	250	197.5	742	550	350	375	335	309	12~18	395	350	319	12~22	405	355	319	12~26
300	270	222.5	803	600	350	440	395	363	12~22	445	400	370	12~22	460	410	370	12~26
350	290	252.5	866	600	350	490	445	413	12~22	505	460	429	16~22	520	470	429	16~26
400	310	282.5	940	600	350	540	495	463	16~22	565	515	480	16~26	580	525	480	16~30
450	330	307.5	995	750	380	595	550	518	16~22	615	565	530	20~26	640	585	548	20~30
500	350	335	1058	750	380	645	600	568	20~22	670	620	582	20~26	715	650	609	20~33
600	390	390	1163	750	380	755	705	667	20~26	780	725	682	20~30	840	770	720	20~36
700	430	447.5	1283	750	380	860	810	772	24~26	895	840	794	24~30	910	840	794	24~36
800	470	507.5	1398	750	380	975	920	878	24~30	1015	950	901	24~33	1025	950	901	24~39
900	510	557.5	1498	1250	380	1075	1020	978	24~30	1115	1050	1001	28~33	1125	1050	1001	28~39
1000	550	615	1608	1500	580	1175	1120	1078	28~30	1230	1160	1112	28~36	1255	1170	1112	28~42
1200	630	727.5	1876	1500	580	1405	1340	1295	32~33	1455	1380	1328	32~39	1485	1390	1328	32~48
