Cpc工作原理
CPC為一種滾動導引，藉由鋼珠在滑塊與滑軌之間作無限滾動循環，負載平台能沿著滑軌輕易地以高精度作線性運動。再加上滑塊與滑軌間的束制單元設計，使得CPC直線導軌可同時承受上下左右等各方向的負荷，上述陳列特點並非傳統滑動導引所能比擬，因此機台若能配合滾珠螺桿，使用CPC直線導軌作導引，必能大幅提高設備精度與機械效能。與傳統的滑動導引相較，滾動導引的摩擦係數可降低至原來的1/50，由於起動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。CPC導軌的特點
磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膜逆流作用造成平台運動精度不良，且因運動時潤滑不充份，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機台能長時間維持精度。定位精度高
使用CPC直線導軌作為線性導引時，由於CPC直線導軌的摩擦方式為滾動摩擦，不僅摩擦係數降低至滑動導引的1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床台運行時，不會有打滑的現象發生，可達到μm級的定位精度。適用高速運動且大幅降低機台所需驅動馬力
由於CPC直線導軌移動時摩擦力非常小，只需較小動力便能讓床台運行，尤其是在床台的工作方式為經常性往返運行時，更能明顯降低機台電力損耗量。且因其摩擦產生的熱較小，可適用於高速運行。可同時承受上下左右方向的負荷
由於CPC直線導軌特殊的束制結構設計，可同時承受上、下、左、右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機台運行精度不良。潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床台，而滑動導引要潤滑充足並不容易，需要在床台適當的位置鑽孔供油。CPC直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連線供油油管，以自動供油機潤滑。組裝容易並具互換性
組裝時只要銑削或研磨床台上滑軌之裝配面，並依建議之步驟將滑軌、滑塊分別以特定扭力固定於機台上，即能重現加工時的高精密度。傳統的滑動導引，則須對運行軌道加以鏟花，既費事又費時，且一旦機台精度不良，又必需再鏟花一次。CPC直線導軌具有互換性，可分別更換滑塊或滑軌甚至是CPC直線導軌組，機台即可重新獲得高精密度的導引。CPC產品性能
高載荷，高扭矩功能
MR微型不鏽鋼滾動直線導軌系列採用二列式滾珠循環設計,滾珠槽取接觸角為45度的哥德式結構,能實現四向等載荷;在有效空間限制下,使用了較大直徑的鋼珠,從而實現了高載荷、高扭矩功能。嵌入式設計
滑塊金屬部分與框架、端蓋及密封片之間採用嵌入式設計，免螺釘緊固，從而大大縮小了整個滑塊的外形尺寸。防塵設計
薄型底面密封及端面密封構成全密閉防塵設計；可彈性搭配。回流孔特殊設計
滾珠回流孔及返向器由全封閉式塑膠框架及塑膠端蓋構成，可實現滾珠更平穩地循環，減低噪音。保持架設計
使用高剛性滾珠保持架，確保滑塊拆卸時不會掉珠。潤滑
滑塊兩端設有密閉式注油孔，潤滑油/脂可由滾珠帶到各潤滑面,從而實現全面潤滑。全不鏽鋼淬透熱處理MR微型不鏽鋼滾動直線導軌系列的導軌、滑塊金屬體，以及滾珠均使用不鏽鋼淬透熱處理材質。
CPC導軌型號

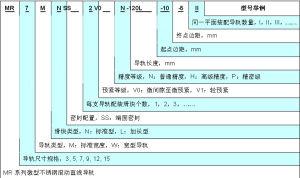

CPC型號說明(右圖)
cpc導軌型號

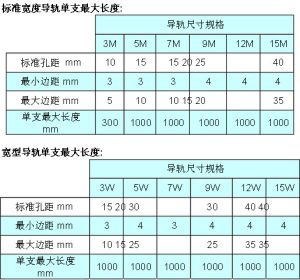

cpc導軌 單支導軌最大長度,邊距及孔距說明。單支導軌最大長度如下表所示。當需要長度大於該數值時，導軌將由兩段或多段接長，安裝時要特別對正，訂購時要特別說明。
cpc導軌型號CPC設計與選用
精度等級(右圖)
MR微型不鏽鋼滾動直線導軌系列提供N、H、P三種精度等級供設計選用。

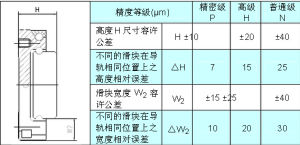

精度等級表
cpc精度等級表滑塊相對於導軌基淮面之運行平行精度
(右圖)
運行速度
MR微型不鏽鋼滾動直線導軌系列最大速度為：
Vmax=+3m/s
最高加速度為：
amax=250m/s2
預緊
MR微型不鏽鋼滾動直線導軌系列提供2種預緊等級V0、V1。適當的預緊可提高微型線性運動系統的剛性、精度、抗扭拒等，但對使用壽命和運行阻力方面則有不良影響。
CPC預緊等級表
cpc導軌容許溫度
MR微型不鏽鋼滾動直線導軌系列運轉時，工作溫度介於-40℃～+80℃之間，短時間運轉最高溫度可達+100℃。
潤滑
良好的潤滑有利於降低運行摩擦阻力，減小磨損，防止腐蝕，易於散熱，因此對MR微型不鏽鋼滾動直線導軌系列要保持適當的潤滑。建議使用黏度在ISOVG32~ISOVG100之間的鋰基潤滑脂，或符合DIN51517/CLP/CGLP，DIN51524/HLP標淮的潤滑油。應選取適當的潤滑間隔，但最長間隔不可超過12個月.
摩擦阻力

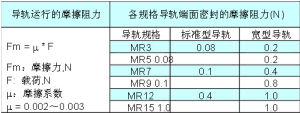

MR微型不鏽鋼滾動直線導軌運行時的摩擦阻力可參考下表計算
摩擦阻力（圖）
摩擦阻力負荷能力及壽命
額定靜負荷Co
根據DIN636第2部分，各規格微型滾動直線導軌的基本靜負荷能力Co和基本靜扭矩Mo的計算值可從各規格的詳細尺寸及參數表中查得。實際使用時應確保一定的安全係數，各種情況下的安全係數可參考下表：
等效合成負荷P
簡單計算時，等效合成負荷P按下式計算：
P=︱F︱＋︱M︱*(Co/Mo)
P：等效合成負荷，N
F：微型滾動直線導軌承受的負荷，N
M：微型滾動直線導軌承受的靜扭矩，N*m
Co：微型滾動直線導軌的額定靜負荷，N，見各導軌詳細參數
Mo：微型滾動直線導軌的額定靜扭矩，N*m，見各導軌詳細參數
根據DIN636第2部分，P值不能超過0.5C，C為微型滾動直線導軌的額定動負荷，見各導軌詳細參數。
壽命計算
根據DIN636第2部分，微型滾動直線導軌的額定壽命可由下式計算：
L=(C/P)3×105
Lh=((C/P)3×105)/(2*S*n*60)
L：按行程計算的額定壽命,m
Lh：按時間計算的額定壽命，hr
C：額定動負荷,N,見見各導軌詳細參數
P：等效負荷,N
S：單一行程長度，m
n：往復行程頻率，次/min
cpc導軌型號MR系列：MR3MNSS1V0N-1000L，MR3WNSS1V0N-1000L，MR3MLSS1V0N-1000L，MR3WLSS1V0N-1000L，MR5MNSS1V0N-1000L，MR5WNSS1V0N-1000L，MR3MLSS1V0N-1000L，MR5WLSS1V0N-1000L，MR7MNSS1V0N-1000L，MR7WNSS1V0N-1000L，MR7MLSS1V0N-1000L，MR7WLSS1V0N-1000L，MR9MNSS1V0N-1000L，MR9WNSS1V0N-1000L，MR9MLSS1V0N-1000L，MR9WLSS1V0N-1000L，MR12MNSS1V0N-1000L，MR12WNSS1V0N-1000L，MR12MLSS1V0N-1000L，MR12WLSS1V0N-1000L，MR15WNSS1V0N-1000L，MR15MNSS1V0N-1000L，MR15MLSS1V0N-1000L，MR15WLSS1V0N-1000L
AR自動化導軌系列：AR15MNB1V0N-1000L，AR15MSB1V0N-1000L，AR15FNB1V0N-1000L，AR15FSB1V0N-1000L，AR20MNB1V0N-1000L，AR20MSB1V0N-1000L，AR20FNB1V0N-1000L，AR20FSB1V0N-1000L，AR25MNB1V0N-1000L，AR25MSB1V0N-1000L，AR25FNB1V0N-1000L，AR25FSB1V0N-1000L，AR30MNB1V0N-1000L，AR30MSB1V0N-1000L，AR30FNB1V0N-1000L，AR30FSB1V0N-1000L，AR35MNB1V0N-1000L，AR35MSB1V0N-1000L，AR35FNB1V0N-1000L，AR35FSB1V0N-1000L
HR重載荷系列：HR15MNB1V0N-1000L，HR15FNB1V0N-1000L，HR20MNB1V0N-1000L，HR20MLB1V0N-1000L，HR20FNB1V0N-1000L，HR20FLB1V0N-1000L，HR25MNB1V0N-1000L，HR25MLB1V0N-1000L，HR25FNB1V0N-1000L，HR25FLB1V0N-1000L，HR30MNB1V0N-1000L，HR30MLB1V0N-1000L，HR30FNB1V0N-1000L，HR30FLB1V0N-1000L，HR35MNB1V0N-1000L，HR35MLB1V0N-1000L，HR35FNB1V0N-1000L，HR35FLB1V0N-1000L
