類型

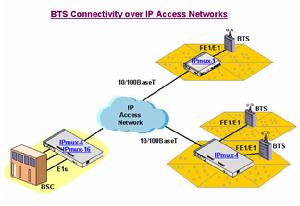

IP與ATM的結合方式主要有重疊模型和集成模型兩類。重疊模型有Internet工程任務組(IETF)推薦的CIPOA、ATM論壇(ATMF)推薦的區域網路仿真(LANE)和ATM上的多協定規範(MPOA)等,集成模型有IPSwitching、多協定標記交換(MPLS)等。
由於IPoverATM技術可利用ATM的服務質量(QoS)特性,具有良好的網路流量管理和擁塞控制性能來保證網路的服務質量。同時,網路具有很好的可擴充性能,用戶可以在任何一條鏈路上放入所需的容量,因此,適用於一般的IP骨幹網和超大型IP骨幹網邊緣多業務的接續。
SDH上的包傳輸
SDH上的包傳輸(POS),又稱IPoverSDH,IP數據包通過採用點到點協定(PPP)對IP數據包進行封裝,並採用高速數據鏈路(HDLC)的幀格式映射到SDH/SONET幀上,按某個相應的線速進行連續傳輸,它保留了IP面向非連線的特性。其中,PPP提供多協定封裝、差錯控制和鏈路初始化控制等功能;HDLC幀格式負責同步傳輸鏈路上PPP封裝的IP數據幀的定界。PPP協定可將IP數據包切成PPP幀以滿足映射到SDH/SONET幀結構上的要求。
由於TCP/IP已是事實上的標準,因此在網路層採用IP協定已無可非議。而光纖由於它的高質量、高頻寬以及低成本成為首選的物理介質。因此,目前真正的焦點集中在數據鏈路層的實現。目前有兩種方法,一種是在IP和SDH之間採用ATM技術,就是所謂的IPOA技術。另一種就是取消ATM技術,也就是所謂的PacketoverSDH(POS)技術。
採用POS技術的優點有:網路可以很容易地跨越地區和國界;可兼容各種不同的技術和標準;能實現無縫連線;在路由器上有POS連線埠,互連非常簡便。POS技術能比IPOA提高25%~30%的線路利用率;POS具有自動保護倒換(APS)線路冗餘功能保證網路可靠性;構成網路的成本低。
網路地址轉化
網路地址轉化(NAT)技術,是指在一個企業網路內部,根據需要可以隨意定義IP位址(不需要經過申請),即保留IP位址。一般NAT設定在內部網與外部公用網連線處的路由器上。在企業內部,各計算機間通過保留IP位址進行通信。而當企業內部的計算機要與外部Internet網路進行通信時,具有NAT功能的設備負責將其保留IP位址轉換為合法IP位址進行通信。總之,NAT就是通過某種方式將IP位址進行轉換的技術,其國際標準協定為RFC1631。
啟用NAT功能的路由器,可以接受從外部廣播來的路由信息,但不能將內部網路路由信息廣播到外部公網上。NAT在路由器中的配置可以分為靜態地址轉換、動態地址轉換和復用動態地址轉換。
發展
從光通信技術發展趨勢看,SDH/SONET在不久的將來必然讓位於波分復用技術,因此IPoverSDH/SONET將最終發展成為IPoverWDM/Optical。密集波分復用技術不必採用SDH時分復用,而是將原復用的多個信道改為波分復用,然後用千兆比或太比特路由交換機進行路由交換,即在光纖上直接用乙太網幀格式運行IP數據。
由於WDM上的IP傳輸(IPOW)可以大大降低寬頻骨幹網的成本,並且每個信道不再是SDH時分復用的一個信道而是獨占密集波分復用的一個通道,速率在1Gbit/s以上,從而進一步提高了網路傳輸速率,因此下一代Internet或基於IP的多媒體通信核心骨幹網將採用IPoverWDM技術,次級骨幹網及其邊緣則採用IPoverSDH/SONET和IPoverATM技術。
