API石油螺紋量規

API石油螺紋量規

螺紋型式V-0.038R指的是螺紋牙底圓弧半徑0.038in (0.51mm),V-0.050的螺紋牙底圓弧半徑為0.025in (0.635mm),V-0.065和V-0.055的螺紋牙底是平面。

鑽具接頭螺紋量規

鑽具接頭螺紋量規用於如鑽鋌鑽桿、鑽具穩定器及轉換接頭等鑽井工具及鑽柱構件的連線。目前生產和檢驗依據的標準主要是API SPEC 7。

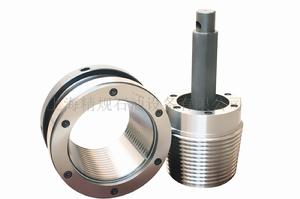

NC 46王哲

API SPEC 7稱鑽具接頭螺紋為“鏇轉台肩連線”,是石油鑽探行業連線鑽柱構件最主要的機械機構。這種帶錐螺紋具有通過軸向位移來補償連結部分直徑誤差的特點,因此互換性程度高、結合緊密和裝拆容易。其技術特點為英制錐管螺紋、有台肩連線、三角形螺紋,在管材連線中套用極為廣泛。

序號

螺紋型式

螺紋牙型

規格與種類

1

數字型(NC)

V-0.038R

NC23-NC77總計13種

2

內平型(IF)

V-0.065

23/8in-51/2in總計6種

3
貫眼型(FH) V-0.065V-0.050V-0.040 31/2in-65/8in總計5種

4
正規型(REG) V-0.050V-0.040 23/8in-85/8in總計8種

內平型螺紋量規

內平型螺紋量規(IF)的螺紋特點:鑽具接頭螺紋連線外加厚或內外加厚鑽桿,形成鑽桿接頭內徑、管體加厚內徑與管體內徑相等或近似的通徑。所有規格螺紋均採用V-0.065平頂平底三角形牙型,這種牙型為平牙底,牙頂較寬度為0.065英寸(1.651mm)。除51/2IF外,其它規格螺紋的因結構尺寸與相應的數字型螺紋完全相同,故具有互換性。該型螺紋因其牙型結構易導致應力集中,API已將其淘汰,其中包括41/2IF和4IF,它們就是曾經在我油田被大量使用的410、411和4A10、4A11,取而代之的是NC50和NC46數字型螺紋

貫眼型螺紋量規

貫眼型螺紋量規(FH)的螺紋特點:鑽桿接頭螺紋連線內外加厚鑽桿,形成鑽桿接頭內徑和加厚端內徑相等,而均小於鑽桿管體內徑的通徑。該型螺紋的規格雖然為數不多,但卻使用了V-0.065、V-0.050(牙底為圓弧,牙頂寬度為0.050英寸,1.27mm)和V-0.040(牙底為圓弧,牙頂寬度為0.040英寸,1.02mm)三種牙型,曾經被廣泛用於水龍頭、方鑽桿鑽桿鑽鋌鑽頭。現在除51/2FH和65/8FH兩種使用V-0.050牙型、1:6錐度的大規格螺紋外,其餘均在API淘汰螺紋之列。其中唯一使用V-0.065牙型的4FH與內平型螺紋一樣被數字型螺紋NC40所取代。

正規型螺紋量規

正規型螺紋量規(REG)的螺紋特點:鑽桿接頭螺紋曾用於連線內加厚鑽桿,形成鑽桿接頭內徑小於加厚內徑,而鑽桿加厚端內徑又小於管體內徑的通徑。API設計正規型螺紋的主要目的是將其套用於鑽頭連線,由於鑽頭位於鑽柱末端,在這裡螺紋牙底的應力集中現象的存在與否無關緊要,因而API把它們所有規格全數保留下來。該型使用V-0.050和V-0.040牙型,在API SPEC 7第四十版中新增添了使用V-0.055(平牙底,牙頂寬度為0.055英寸,1.397mm)牙型的1REG和11/2REG兩種規格螺紋。

數字型螺紋量規

數字型螺紋量規(NC)的螺紋特點:螺紋基面中徑的英寸和十分之一英寸的數字值表示的螺紋。所有規格螺紋採用V-0.038R平頂圓底三角形牙型,這種牙型的特點是圓形牙底半徑為0.038英寸(0.965mm),其牙型見圖1。數字型螺紋是API推薦優先使用的螺紋,該型螺紋還有1:6和1:4兩種型式,套用於方鑽桿鑽桿鑽鋌、鑽具穩定器等鑽井工具,在大慶油田NC50螺紋還用在鑽頭上。
螺紋型式V-0.038R指的是螺紋牙底圓弧半徑0.038in(0.965mm)的V型螺紋,即數字型螺紋。V-0.040、V-0.050、V-0.065、V-0.055中各自的數字代表V型螺紋牙頂寬度的英寸數。這四種螺紋的牙底形狀完全不同,V-0.040的螺紋牙底圓弧半徑為0.020in(0.51mm),V-0.050的螺紋牙底圓弧半徑為0.025in(0.635mm),V-0.065和V-0.055的螺紋牙底是平面。

油套管螺紋量規

油套管螺紋量規石油鑽采工程中要求高、用量大的深度機械加工產品。使用螺紋將單根油套管連線成為長達數千米能承受數百大氣壓的長管柱——管狀高壓容器。1924年API制定了第一個油井管標準,油套管接頭螺紋是每英寸10牙和每英寸8牙的V型螺紋,但後來被API8牙圓螺紋及偏梯型螺紋取代,並沿用至今。APISPEC 5B標準規定常用套管螺紋為圓螺紋(簡寫CSG)和偏梯形螺紋(簡寫BCSG)。

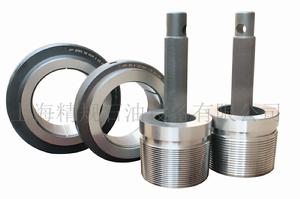

UPTBG 王哲

我國油氣田通常普遍採用這兩種螺紋接頭。隨著我國油氣的勘探開發,尤其是深井、超深井、高壓氣井、定向井、含硫化氫等井的增多都對油套管接頭的使用性能提出更高要求,API圓螺紋及偏梯型螺紋的氣密性、連線強度、性耐腐蝕已不適應要求,為此各國紛紛展開特殊螺紋接頭的開發和套用。以下對API圓螺紋、偏梯型螺紋以及部分特殊螺紋進行一一闡述。

API圓螺紋量規

API圓螺紋量規套管短圓螺紋量規(英文簡寫CSG)與套管長圓螺紋套管量規(LCSG)之分。油管圓螺紋量規英文簡寫為TBG,細分為不加厚油管螺紋量規(TBG)、外加厚油管螺紋量規(UP TBG)。
圓螺紋量規螺紋形式為無台肩錐管螺紋、需要有接箍連線,牙型為三角形、圓頂圓底,牙形角為60°,螺紋錐度為1:16,牙形角平分線與軸線垂直,當螺紋鏇緊後,靠內外螺紋的牙側面密封。

偏梯形螺紋量規

偏梯型螺紋量規是為了提高抗軸向拉伸或抗軸向壓縮載荷能力,並提供泄漏抗力而設計,英文簡寫BCSG,無台肩錐管螺紋、需有接箍連線,牙型為偏梯形、平頂平底。
