介紹

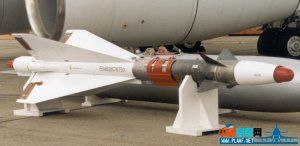

AA-5(Ash)空空飛彈AA-5是前蘇聯研製的一種較大型的空對空飛彈。該彈的蘇聯編號為R-4，它是在AA-3的基礎上發展出的中遠距攔射型飛彈。其外形採用正常式氣動布局，彈翼為十字形三角翼。動力裝置為一台固體燃料火箭發動機。AA-5飛彈分為雷達型和紅外型兩種。雷達型採用I/J波段半主動雷達制導，紅外型則為全程被動紅外製導。使用時，兩種制導方式的AA-5可混裝在機翼下。該彈彈長為5.3米(紅外型)或5.18米(雷達型)，彈徑0.3米，彈翼翼展1.3米，發射重量450千克，戰鬥部重70千克，最大射程20千米，最大速度約為M數2.6。AA-5“灰”於60年代初期服役，主要裝備在較大型的全天候截擊機圖—138、米格—25等飛機上。該彈是蘇聯自行研製並裝備國土防空截擊機的第一種遠距雷達型空空飛彈，屬於第一代遠距空空飛彈，載機為蘇聯的第一種遠程國土防空截擊機——圖-128。在50年代中期，蘇聯國土防空空軍決定研製中/遠距新型空空飛彈系統，裝備新型防空截擊機如雅克-28、米格-Е-152、蘇-11、圖-128等。當時，參加競爭研製的單位有四家飛機設計局和兩家飛彈設計局，最終獲勝的是馬圖斯.比斯諾瓦特領導的第4試驗設計局，即現在的“閃電”(Молния)機械製造設計局，它推出的К-8半主動雷達型中距空空飛彈和К-80半主動雷達型遠距空空飛彈均被選中。К-80的系統編號為Изд.36(Izd.36)，是專門為裝備圖波列夫設計局的新型遠程截擊機——圖-128而設計的遠距雷達型空空飛彈，與西方稱之為“大鼻子”(Bigose)的、“旋風”(Смерч)I波段、新型機載火控雷達配合，用來攔截攻擊美國B-52戰略轟炸機和“鯊蛇”(Snark)洲際巡航飛彈。
數據

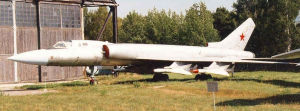

AA-5(Ash)空空飛彈的載機圖-128遠程截擊機飛彈名稱：AA-5(Ash)
俄羅斯名稱：R-4R(R-80R)
類別：遠程空對空飛彈
年代：1965
射程：2-40km
重量：480kg
彈長：5.4m
引導頭類型：半主動雷達制導
載機：Tu-128
