3G-SDI高清光端機

3G-SDI高清光端機概述

採用壓縮數字分量視頻信號以及數字音頻信號技術，進行光信號傳輸的設備。

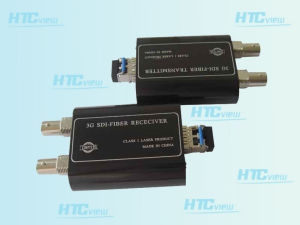

3G-SDI光端機

3G-SDI高清光端特徵

在單纖上傳1路雙向3G-SDI信號
工作範圍從19.4Mb/s到2.97Gb/s
用於SMPTE292M（1.485Gb/s）的時鐘恢復
支持SMPTE305M(SDTi)、SMPTE310M(19.4Mb/s)、SMPTE344M(540Mb/s)、M2S和DVB-ASI(270Mb/s)標準
120m自動電纜均衡，適用所有在2.97Gb/s或1.485Gb/s以下的速率（Belden1694A）
LED狀態指示燈對關鍵的參數進行監視
擁有網管系統支持熱插拔

3G-SDI高清光端技術參數

串列電視：BNC輸入
電視信號標準：SMPTE424M，SMPTE292M,259M,297M,305M,310M,M2S,DVB-ASI,DVB-SSI和其它的Telecom/Datacom速率（19.4Mb/s-2.97Gb/s）
輸入數目：1路反射損耗：>15DB
均衡：>100M@2970Mbps，Belden1694A電纜>200m@1485Mbps，Belden1694A電纜>350m@270Mbps，Belden1694A電纜
連線器：75ΩBNC光輸出輸出數量:1
線纜傳輸類型：單模單纖（多模可選）工作波長：1310nm/1550nm反射損失：>15dB
抖動：<0.2UI連線器：LC/PC（SC/PC可選）串列電視BNC輸出(EO/OE)與輸入同
輸出數量：接收端2路輸出信號電平：800mV標稱上升/下降時間：200ps標稱
過沖：<10%振幅反射損耗：>15dB抖動：<0.2UI連線器：75ΩBNC
電氣指標
工作溫度：-25℃～+70℃電壓1A@12VDC功率12WEMI/RFI符合FCCPart15ClassA,，EUEMC指標

平均無故障工作時間﹥100000小時
