摘要

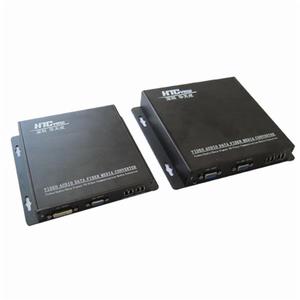

VGA高清光端機採用先進的非壓縮數字高清視頻和高速數字光纖傳輸技術，可以輕鬆地將計算機主機、高清視頻信號源、高清DVD/DVR等設備輸出的各種解析度的VGA高清視頻信號長距離傳輸到遠端。
HDT/R-V81U/4S-20KM系列VGA光端機系統通過標準的問題四芯單模光纖上傳輸高清晰度的計算機視頻遠達20公里，極大的節省了光纖資源。發射器的直通迴路用於本地計算機的監測。接收器有一個輸出連線埠。發射器和接收器的LED 指示燈可顯示電源、視頻和光信號的狀態。HTC-VGA-T/R10系列VGA光端機系統對需要高解析度計算機視頻信號提供遠距離傳輸，是極具靈活性專業系統。該系統專門套用在專業A/V，保全系統，校園環境，工業監控以及大型會場（體育場）等，以滿足從遠端接入計算機或計算機視頻信號的需要。由於數據是通過光纖傳輸，幾乎沒有任何干擾。
簡介

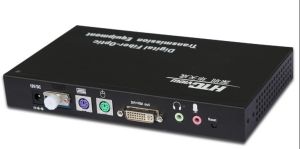

VGA/DVI光端機是由傳送器和接收器組成，通過一芯單模光纖傳輸DVI、VGA、Audio、麥克風、鍵盤、滑鼠信號。 在多媒體套用系統中，往往需要把DVI視頻信號、VGA模擬視頻信號等音視頻信號進行遠距離傳輸，但使用普通的電纜長距離傳輸時，總會出現輸出信號差，容易受干擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短，要多條電纜才能同時傳輸這些信號，不能滿足多媒體信息發布等場合長距離傳輸的要求，使用VGA光端機進行傳輸，完全解決了此類問題,傳輸距離1-20公里。光端機傳輸具有衰減小、頻頻寬、抗干擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。此外, 此款設備可以在遠端控制操作本地的主機，有效的保護了內部信息不被拷貝、外泄。VGA/DVI光端機設備在多媒體系統中套用，即節省施工成本及走線的複雜性，又能保證高品質的目標為可能。特點
1、全數字，無壓縮，光纖傳輸2、一芯單模光纖傳輸DVI、VGA、Audio、麥克風、鍵盤、滑鼠信號
3、具有電腦主機電源開關、鍵盤、滑鼠、VGA接口
4、具有本地和遠端鍵盤、滑鼠，可在遠端開關主機
5、鍵盤、滑鼠信號實時偵測、軟切換、快速回響，無延時
6、支持PS/2接口的鍵盤和滑鼠
7、可以仿真鍵盤和滑鼠啟動電腦
8、自動識別和配置顯示模試
9、支持DOS，Windows及其它任意操作平台
10、無需軟體支持，支等即插即用功能，支持熱插拔。
參數
1、 視頻通道數量:1
視頻規格:RGB 帶單獨同步H 和V
輸入電平:1Vp-p
輸出電平:1Vp-p
頻寬 (-3 dB):300MHz
數碼位寬:10bit
接口:HD-15（VGA、DVI可選）
2、光學
波長:1310/1550nm
光纖類型:單模
最大鏈路損耗:12dB（更大可選）
輸出光功率:–5 ~ –10dBm
接收靈敏度:-18dBm
連線器 FC/PC (SC 或 ST 可選)
3、電源及環境指標
獨立式功率:5W
插卡式功率:5W
電源適配器:220VAC to 12VDC/1A
工作溫度範圍:-40°C to +70°C
相對濕度:< 95% (無冷凝)
獨立式尺寸 (mm):184L x 140W x 45H
獨立式重量 (kg):2.0
套用場合
1、遠程DVI/VGA接口擴展2、遠程電腦、伺服器、主機控制，操作
3、遠程圖像顯示
4、數字標牌 、視頻牆體展示
5、核電站，變電站，礦井，廣告、交通，車站、機場等
套用案例

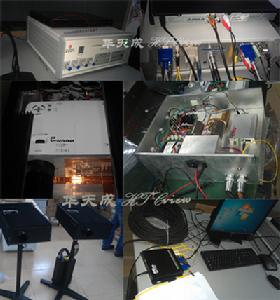

VGA視頻光端機套用在醫療領域-華天成與GE、Siemens、Philips的成功合作案例1、腦功能視聽覺刺激系統概述
隨著醫療設備技術發展的日新月異和醫療人員知識水平的不斷攀升，醫學影像領域拓展了許多尖端的科學研究項目，為探究人類大腦高級功能的奧妙和對人類心理學進行科學分析，磁共振影像研究技術蓬勃發展，國際上成立了諸多生命科學磁共振腦功能研究中心，腦功能技術在大量研究成果的基礎上逐步轉入臨床套用的準備階段。
功能磁共振成像（functional magnetic resonance imaging, fMRI）是迅速發展起來的一種新的成像技術，多利用血氧程度相關效應（Blood oxygenation level-dependent, BOLD）測量來分析人類腦的高級功能。我們利用視覺、聽覺、運動、觸覺或是認知等刺激來激活腦部的不同區域，同時以具有高解析度、非侵入性的功能性磁共振成像技術來檢測這些激活區。

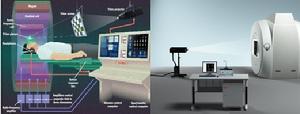

如圖腦功能視聽覺刺激系統：
由於醫用設備和核磁共振環境的特殊性，對各種視頻圖像和音頻的處理傳輸提出了相當苛刻的要求: 傳輸高質量的音視頻信號；產品使用的穩定性；產品能運行在高磁場環境下，產品與現場設備的高度集成性。華天成成立專門團隊，針對在醫療使用展開大量研究與考察，華天成的專業解決方案和產品得到行業眾多客戶認可。

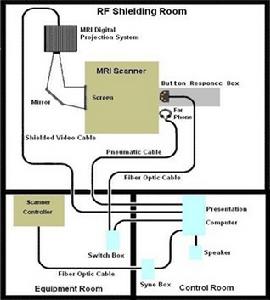

2．腦功能視聽覺刺激系統音視頻解決方案結構與原理圖：
1）. 視覺系統：將文字信息或圖片傳送到磁共振掃瞄器內，使受檢者接受到視覺刺激或由畫面得到進行功能測試的指示。使用核磁專用校正視力鏡，幫助視力障礙的病人完成刺激任務。
2）. 雙路無磁音頻系統：將聲音傳送到磁共振掃瞄器內，使受檢者接受到聽覺刺激或由聲音得到進行功能測視的指示。
3）. 受檢者回響反饋系統：由按鍵反饋監控受檢者的反應正確率及反應時間。

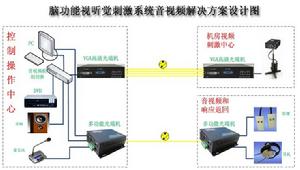

3．腦功能視聽覺刺激系統音視頻解決方案設計：
方案描述：
1).視頻傳輸:電腦和DVD的測試圖像接入到音視頻切換控制器，輸出一路VGA信號通過一對VGA高清光端機傳輸到數字光學處理系統；將文字或圖片傳送到磁共振掃瞄器內，使受檢者接受到視覺刺激或由畫面得到進行功能測試的指示。
2).音頻和返回信號傳輸：測試音樂和麥克風的音頻通過一對專用多功能光端機傳輸到核磁共振室內，使受檢者接受到聽覺刺激或由聲音得到進行功能測視的指示；受檢者按健的返回信號通過專用的多功能光端機傳回控制室，監控受檢者的反應正確率及反應時間；雙方可以通過麥克風音箱和耳機方便的實現掃描室與控制室靈活通話交流

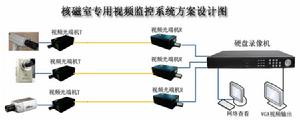

3).核磁室專用視頻監控系統：為方便觀察愛檢者在核磁室的狀態，對受檢者的檢查過程進行全程錄像和存儲，保障受檢者安全方便醫療糾紛解決。核磁室的視頻監控系統用專超小型光端機，集成於攝像機內部，用光信號傳送到控制室查看存儲；完全高磁能對視頻監控的
